Описание

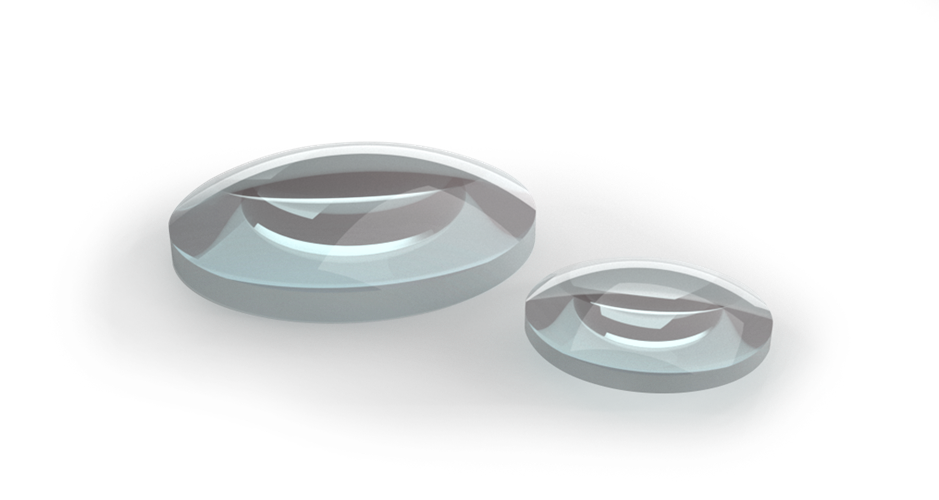

Плоско-выпуклая сферическая линза Optogama 7017 изготовлена из оптического стекла BK7 и предназначена для фокусировки либо коллимации света. Диаметр 12,7 мм соответствует распространенному формату 1/2", благодаря чему линза может устанавливаться в стандартные лабораторные оправы и компактные приборные узлы. Фокусное расстояние 75 мм обеспечивает умеренную оптическую силу, удобную для формирования пучка без чрезмерно короткого рабочего отрезка.
Толщина по краю 2 мм должна учитываться при подборе стопорных колец и посадочной глубины держателя. BK7 широко используется в оптике видимого диапазона благодаря однородности, технологичности и хорошему пропусканию, однако точный рабочий спектр конкретной линзы определяется наличием покрытия. В исходном перечне просветляющее покрытие не указано, поэтому перед применением в системе с повышенными требованиями к пропусканию этот параметр необходимо подтвердить.
При фокусировке коллимированного света выпуклую поверхность обычно направляют к входящему пучку, а плоскую — к фокусной области. Это помогает уменьшить сферическую аберрацию для типовой конфигурации. Линза подходит для лазерных макетов, осветительных систем, фотометрических приборов и фокусировки света на фотодетектор. Для визуализирующих систем следует учитывать хроматическую аберрацию одиночного элемента.
Характеристики
- Производитель: Optogama.
- Артикул: 7017.
- Тип: плоско-выпуклая сферическая линза.
- Материал: BK7.
- Диаметр: 12,7 мм.
- Фокусное расстояние: 75 мм.
- Толщина по краю: 2 мм.
- Оптическая сила: положительная.
- Наличие и тип покрытия следует уточнить по паспорту.
Особенности выбора и интеграции
Оправа должна поддерживать диаметр 12,7 мм и обеспечивать достаточную глубину для линзы с учетом толщины по центру. Компонент фиксируют без чрезмерного осевого усилия. Для широкополосного света положение фокуса будет зависеть от длины волны. Если требуется одновременная резкость в нескольких спектральных каналах, вместо одиночной линзы может потребоваться ахромат. Рабочие поверхности очищают только безворсовыми материалами.
Отрасли применения
- Коллимация светодиодных и лазерных источников.
- Фокусировка излучения на фотодиоды.
- Учебные и исследовательские оптические стенды.
- Спектроскопические приборы.
- Осветительные и проекционные системы.
- Макетирование оптических датчиков.
- Компактные лабораторные установки.
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
