Поставщик
|
Optogama |
|
Артикул
|
7024 |
|
Тип линз
|
сферические |
|
Материал
|
BK7 |
|
Диаметр
|
⌀12.7 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
Описание
Плоско-выпуклая сферическая линза от литовского производителя Optogama выполнена из стекла BK7 — классического боросиликатного крона с хорошей прозрачностью в видимом диапазоне и стабильными оптическими свойствами. Одна поверхность линзы плоская, вторая имеет сферическую выпуклую форму, обеспечивающую фокусировку параллельного пучка света в точке на оптической оси на расстоянии 500 мм от линзы, что говорит о слабой оптической силе элемента и его пригодности для задач, требующих длинного фокусного отрезка, например, для формирования слабо сходящихся пучков или коллимации источников на большом удалении. Диаметр линзы 12.7 мм соответствует широко распространённому стандартному посадочному размеру, что упрощает интеграцию в стандартные оправы и держатели. Толщина по краю 2 мм указывает на относительно тонкий профиль линзы при данном диаметре и фокусном расстоянии, что снижает вес и объём заготовки материала.
Характеристики
- Материал: стекло BK7
- Диаметр: 12.7 мм
- Толщина по краю: 2 мм
- Фокусное расстояние: 500 мм
- Тип: плоско-выпуклая сферическая линза
- Производитель: Optogama
Отрасли применения
Линзы с длинным фокусным расстоянием такого типа применяются в системах формирования слабо расходящихся пучков, лазерных дальномерах, оптических скамьях для научных экспериментов и в качестве элементов коллимации в измерительной технике. Их используют в приборостроении, лазерных технологиях, оптических испытательных стендах и учебных лабораториях, где требуется точное управление сходимостью светового пучка на большом расстоянии.
Описание

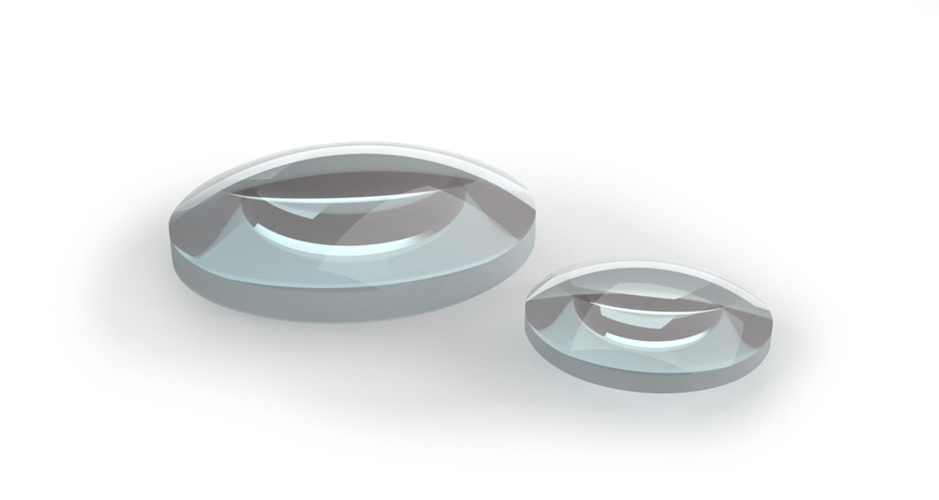

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
