Поставщик
|
Optogama |
|
Артикул
|
7015 |
|
Тип линз
|
сферические |
|
Материал
|
BK7 |
|
Диаметр
|
⌀12.7 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
Описание

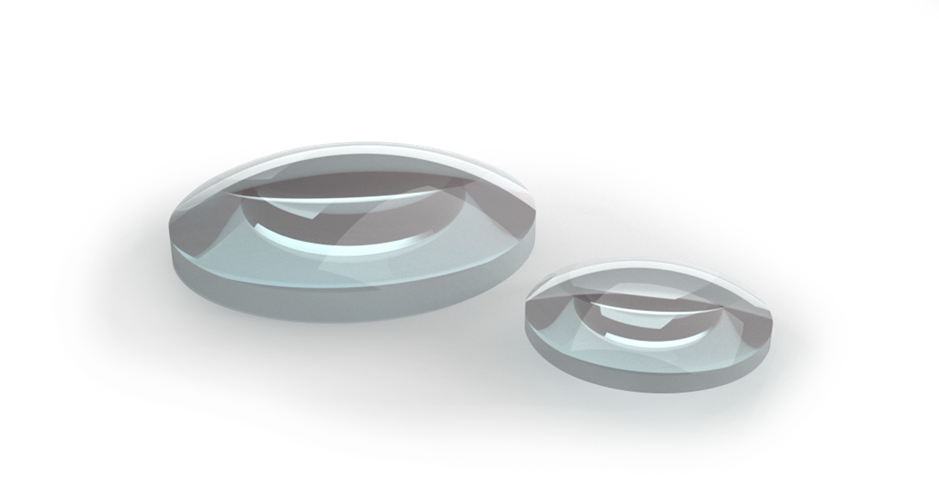

Плоско-выпуклая сферическая линза 7015 от Optogama изготовлена из стекла BK7 и имеет диаметр 12,7 мм. Толщина по краю составляет 2 мм. Фокусное расстояние линзы равно 40 мм, что обеспечивает относительное отверстие f/3.1. Линза не имеет просветляющего покрытия, что делает её пригодной для работы в широком спектральном диапазоне, включая УФ, видимую и ближнюю ИК области. BK7 обладает высокой прозрачностью, низким тепловым расширением и хорошей химической стойкостью. Плоско-выпуклая форма минимизирует сферическую аберрацию при коллимации точечных источников или фокусировке коллимированного пучка, когда плоская сторона обращена к источнику. Линза поставляется без оправы и может быть установлена в стандартные держатели для оптики диаметром 12,7 мм. Она идеальна для использования в компактных оптических системах, таких как датчики, эндоскопы и портативные спектрометры. Высокое качество полировки обеспечивает низкое рассеяние и точное фокусное расстояние.
Характеристики
- Тип: плоско-выпуклая сферическая линза
- Материал: BK7
- Диаметр: 12,7 мм
- Толщина по краю: 2 мм
- Фокусное расстояние: 40 мм
- Без покрытия
- Производитель: Optogama
- Поставляется без оправы
Отрасли применения
Линза 7015 используется в миниатюрных оптических системах видимого и ближнего ИК-диапазонов, включая волоконно-оптические коллиматоры, датчики, эндоскопы и портативные спектрометры. Она применяется для коллимации света от светодиодов и лазерных диодов, а также для фокусировки на фотодетекторы. Благодаря отсутствию покрытия линза может работать в широком спектре, включая УФ. В научных исследованиях она востребована в экспериментах по оптике и фотонике. Промышленные применения включают датчики, сканеры и системы контроля качества. Линза также используется в учебных целях для демонстрации законов оптики.
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
