Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
J6_8x8_SUM |
|
Типы изделий
|
плата суммирующего усилителя |
|
Интерфейс
|
SMA |
|
Напряжение смещения Макс.
|
+31 В |
|
Габаритные размеры
|
50 × 50 мм |
|
Применение оборудования
|
для кремниевых фотоумножителей |

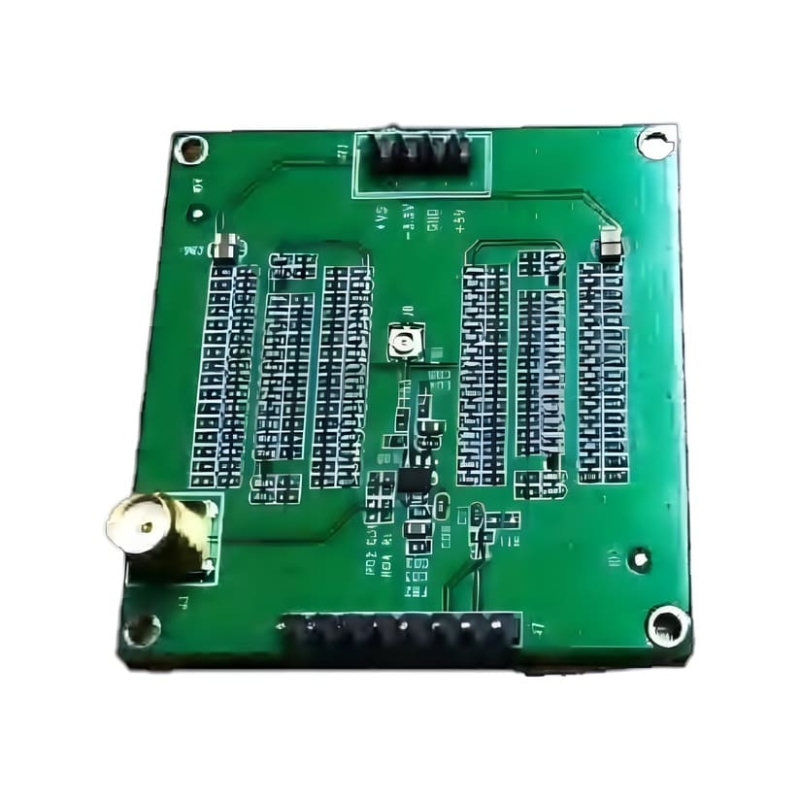

J6 8x8 SUM – специализированная плата суммирующего усилителя для работы с SiPM-массивами. Устройство предназначено для объединения сигналов всех каналов в единый выходной сигнал с последующим усилением и передачей через SMA-интерфейс.
Плата оптимизирована для использования в системах регистрации излучения, спектрометрии и сцинтилляционных детекторах. Поддержка различных типов кристаллов, включая LYSO и BGO, позволяет применять модуль в научных, медицинских и промышленных проектах.
Компактная конструкция и готовая схема усиления значительно упрощают интеграцию массива SiPM в измерительные комплексы и ускоряют разработку прототипов.
Преимущества:
- Суммирование сигналов всех каналов SiPM-массива;
- Готовый усилительный тракт для быстрого подключения;
- Высокая стабильность выходного сигнала;
- SMA-выход для удобного подключения измерительного оборудования;
- Поддержка сцинтилляторов LYSO и BGO;
- Компактное исполнение для лабораторных систем;
- Удобная интеграция в спектрометрические установки;
- Подходит для научных исследований и тестовых стендов.
Технические характеристики
|
Технические характеристики |
Значение |
|
Размер платы |
50 × 50 мм |
|
Напряжение смещения SiPM |
+24 В … +31 В |
|
Питание операционного усилителя |
±3.3 В |
|
Тип выходного разъёма |
SMA |
|
Выходной сигнал |
единый суммарный сигнал |
|
Коэффициент усиления для кристалла LYSO |
×2 |
|
Коэффициент усиления для кристалла BGO |
×20 |
Области применения:
- Сцинтилляционные детекторы;
- Гамма-спектрометрия;
- ПЭТ и медицинская визуализация;
- Радиационный контроль;
- Физические эксперименты и лабораторные исследования;
- Системы регистрации фотонных событий.

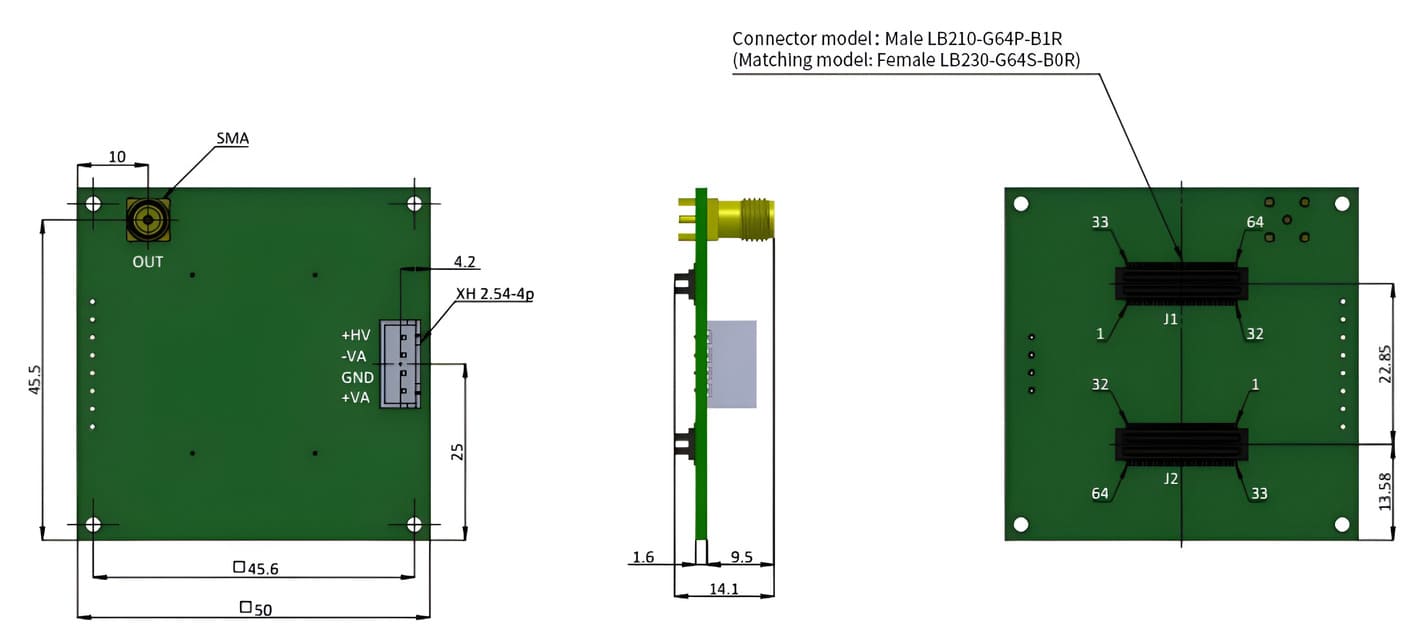

Габаритные размеры:
