Поставщик
|
Thorlabs |
|
Артикул
|
P6 |
|
Резьба
|
1/4"-20 |
|
Высота
|
152.4 |
|
Диаметр стержня
|
1 1/2" |
|
Резьбовое отверстие стержней
|
1/4"-20 |
|
Особенности стержней
|
с дюймовой резьбой |
|
Применение стержней
|
для держателей оптики |
|
Особенности
|
с дюймовой резьбой |
|
Крепление
|
1/4"-20 |
Описание

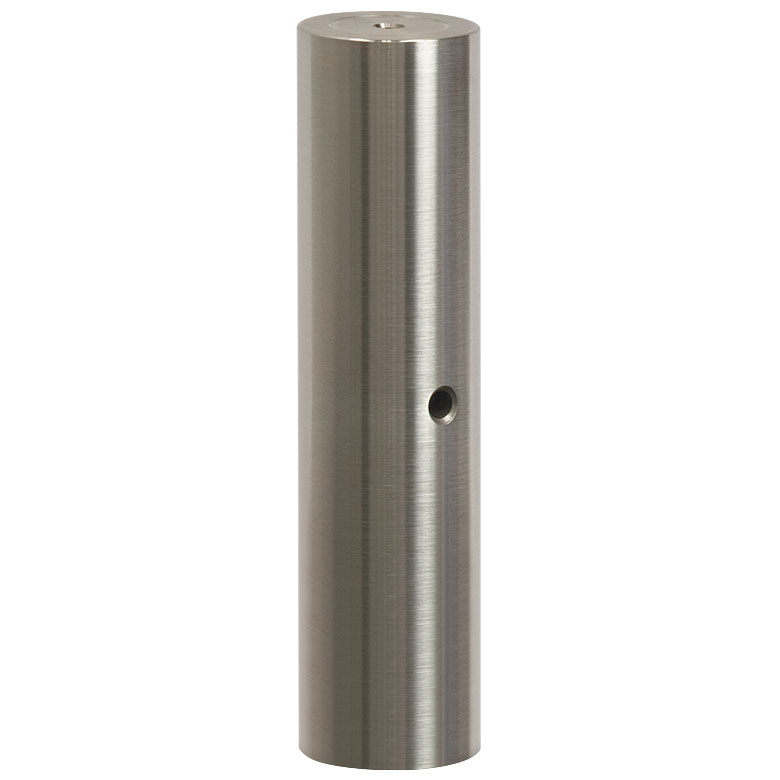

P6 — монтажная стойка из нержавеющей стали для оптомеханических сборок Thorlabs. Основные параметры: Ø1,5″; высота 6″ (152,4 мм); резьбовые отверстия 1/4″-20.
Промежуточная по высоте стойка между метрической P75/M и восьмидюймовой P8. При замене сначала проверяют высоту оси, затем резьбу: метрический крепеж M6 не предназначен для отверстий 1/4″-20.
Стойка задает механическую опору для держателя, но сама не регулирует наклон оптики и не содержит зажима для крепления на столе. Цилиндрический корпус серии P допускает построение стоек из нескольких совместимых элементов. Соединение через резьбу выбирают по чертежу, а между торцами оставляют чистые контактные поверхности без стружки и выступающих деталей.
Номинальная длина корпуса не равна высоте луча. К ней добавляются размеры основания, переходника и оправы до центра установленной линзы, зеркала или датчика. Если несколько компонентов должны лежать на одной оси, сначала проверяют геометрию всей сборки, а после затяжки контролируют высоту по общей базе.
Перед затяжкой проверяют доступную глубину резьбы и длину винта. Слишком длинный винт может упереться в дно отверстия до посадки деталей, а слишком короткий — дать недостаточное зацепление. Не используют усилие затяжки для выправления перекоса. Если установка требует частого демонтажа, оставляют место для инструмента и записывают последовательность сборки.
При размещении держателя с большим выносом учитывают направление нагрузки и устойчивость основания. Если к узлу подходит волокно или кабель, его фиксируют на отдельной опоре с запасом длины. После окончательной фиксации проверяют, не изменилось ли положение компонента. Значения нагрузки и допустимого момента берут из документации применяемого крепежа, а не выводят из одного диаметра стойки.
При повторной сборке фиксируют положение стойки относительно базы и проверяют свободный доступ к крепежу.
Характеристики
- Артикул: P6.
- Ø1,5″.
- высота 6″ (152,4 мм).
- резьбовые отверстия 1/4″-20.
Отрасли применения
- Фотоника: монтаж оправ, зеркал и приемников над оптическим столом.
- Лабораторное приборостроение: сборка и перестройка оптомеханических стендов.
