Описание
Инфракрасный шумоподавитель поколения A предназначен для стабилизации, ослабления и внешнего модулирования лазерной мощности. Обратная связь построена на внутреннем германиевом фотодиоде и жидкокристаллическом управляющем элементе. Устройство не генерирует свет и не повышает мощность источника: полезное действие достигается контролируемым снижением пропускания.

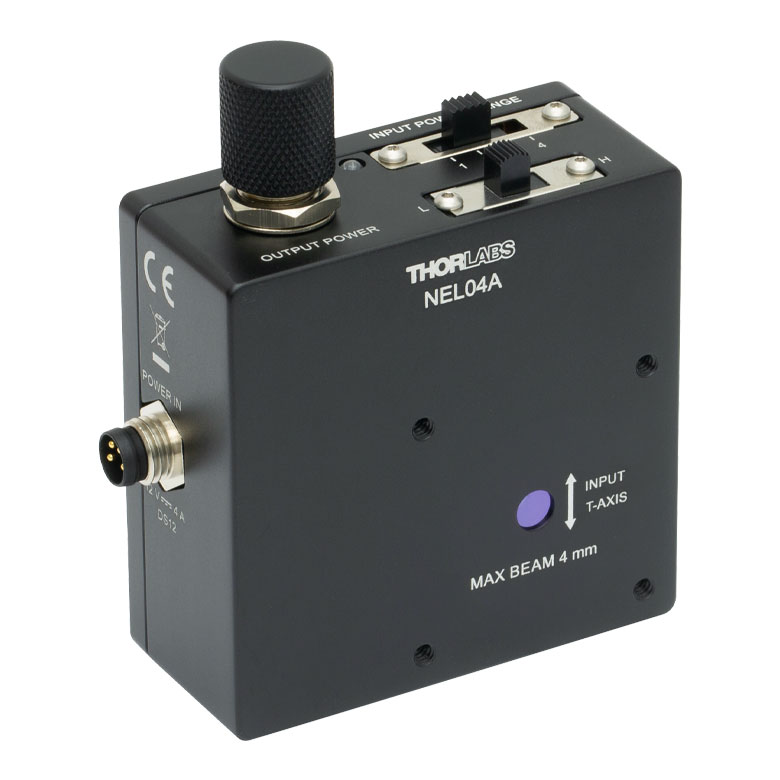

NEL04A рассчитан на 1050–1620 нм и имеет резьбы 8-32 для стоечного монтажа.
Для NEL04A отдельно оценивают режим подавления случайных флуктуаций и внешнюю модуляцию. Глубина управления уменьшается с ростом частоты из-за динамики жидкокристаллического элемента. Указание верхней частоты контура не означает одинаковое подавление во всей полосе и не делает прибор гигагерцовым модулятором связи.
Модуляционный вход NEL04A выполнен на разъеме SMA, принимает 0–2,5 В и имеет сопротивление 10 кОм.
В NEL04A встроенный детектор оценивает локальный оптический сигнал до внешних элементов стенда. Пыль на последующем фильтре или изменение волоконного ввода не обязательно компенсируются штатной обратной связью. Если критична мощность на образце, ее измеряют отдельно после всей пользовательской оптики.
Характеристики
- Артикул: NEL04A.
- Рабочая область: 1050–1620 нм; входной свет линейно поляризованный.
- Монтажные отверстия для стойки: 8-32.
- Принцип: жидкокристаллический аттенюатор с внутренней обратной связью.
- Детектор: германиевый; частотная граница подавления 1,4 кГц по критерию 0 дБ.
- Каталожная стабильность: ±0,05% при условиях изготовителя; не универсальная погрешность любой установки.
- Модуляционный вход: SMA, 0–2,5 В, 10 кОм.
- Входная апертура Ø5 мм; рабочий пучок до Ø4 мм (1/e²).
- Смещение выходного луча: 1 мм; совместимость с 30-мм каркасом и SM1.
- Предельная CW-плотность: 8 Вт/см²; допустимую мощность уточняют по спектру и режиму.
Отрасли применения
- Чувствительные оптические эксперименты: уменьшение амплитудного шума источника в диапазоне 1050–1620 нм с помощью NEL04A.
- Исследовательская фотоника: регулируемое ослабление и низкочастотная модуляция мощности без механической смены фильтра.
- Стабилизация освещения образца: включение NEL04A в правильно поляризованный тракт с отдельным контролем конечного оптического уровня.
