Описание
Кинематический держатель зеркал с возможностью вращения по двум осям (XY) и диаметром рабочего отверстия 16 мм, выпускаемый компанией Optogama, представляет собой прецизионный механический узел для точной угловой юстировки оптических элементов. Кинематическая схема крепления подразумевает опору подвижной платформы на строго определённое число точек контакта — как правило, комбинацию сферических и плоских опор, обеспечивающую однозначное и стабильное позиционирование без паразитных степеней свободы. Регулировка по осям X и Y осуществляется прецизионными юстировочными винтами, позволяющими плавно наклонять установленное зеркало или иной плоский оптический элемент независимо в двух перпендикулярных направлениях, что необходимо для точного совмещения оптических осей в сложных схемах. Диаметр отверстия 16 мм определяет максимальный размер устанавливаемой оптики и совместим с распространёнными миниатюрными зеркалами и подложками соответствующего типоразмера.
Характеристики
- Тип: кинематический держатель зеркал
- Оси регулировки: XY (два независимых угловых направления)
- Диаметр посадочного отверстия: 16 мм
- Производитель: Optogama
- Артикул: 20021
Отрасли применения
Кинематические держатели используются при построении лазерных резонаторов, интерферометров, систем юстировки оптических трактов и в любых схемах, где требуется точная и повторяемая угловая настройка положения зеркал. Такие держатели незаменимы в исследовательских лабораториях фотоники, в производстве лазерного и измерительного оборудования, а также при сборке прецизионных оптических инструментов, где ручная тонкая юстировка выполняется многократно в процессе эксплуатации.

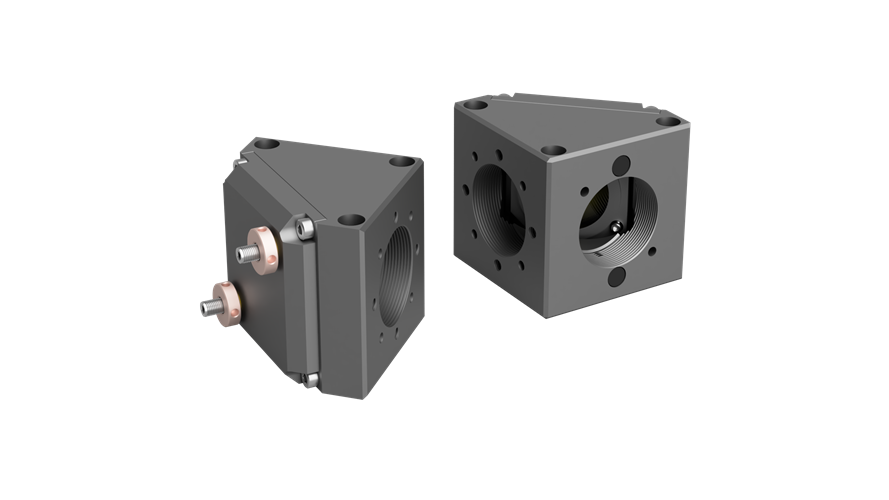

XY-IND – это 2- и 3-осевые герметичные промышленные кинематические держатели зеркал/светоделителей. Они комбинируются с уплотнительными трубками на обоих концах для защиты оптики и пути лазерного пучка от пыли и воздействия окружающей среды. Крепления легко соединяются друг с другом в любом направлении.
Существует два типа держателей:
- 2- или 3-осевой тип отражения – обычно используется с зеркалом.
- 3-осевой тип отражения + пропускания – обычно используется для разделения или фильтрации лазерного пучка.
Особенности:- Герметичная конструкция; - Типы: отражение или отражение + пропускание; - Соединяется в любом направлении; - Точная регулировка по 3 осям; - Комбинируется с уплотнительными трубками для защиты лазерного тракта. |
Применения:- Прецизионный монтаж оптики; - «Закрытые» оптические системы; - Наведение лазерного пучка высокой мощности; - Системы доставки пучка. |
Технические характеристики:
| Параметры | Значения |
|---|---|
| Угловой диапазон | ±3.2º |
| Ось Z | ±1.75 мм |
| Чистая апертура |
ø16 мм (отражение),
ø12 мм (пропускание)
|
| Макс. рекомендуемый размер пучка |
ø14 мм (отражение),
ø10 мм (пропускание)
|
| Макс. рекомендуемый размер пучка 1/e2 |
ø10 мм (отражение)
ø8 мм (пропускание)
|
| Совместимая оптика | ø25.0 - 25.4 мм [1.0”], толщина 2-5 мм |
| Угловое смещение |
0.45 º/рев
8 мрад/рев
|
| Ось Z | 254 мкм/рев |
| Регулировочный микровинт | Шестигранник 2 мм |
