Набор компонентов для схемы электрооптического модулятора

Создано для точности: полный исследовательский комплекс для электрооптической модуляции

В современной фотонике и квантовой оптике точное и высокоскоростное управление фазой световой волны – это фундамент для множества прорывных экспериментов. Будь то стабилизация частоты лазера, спектроскопические измерения или генерация боковых полос в квантовой обработке информации, стабильный, перестраиваемый и широкодиапазонный тракт оптической модуляции зачастую определяет успех эксперимента. Представленный набор исследовательского уровня создан именно для таких задач – он объединяет прецизионное управление радиочастотной электроникой со способностью модулировать фазу в свободном пространстве, предоставляя лаборатории полную цепочку инструментов: от генерации и смешивания сигналов до фильтрации, оптической модуляции и детектирования.

Два движка: гибкость широкополосной и резонансной модуляций

Одно из ключевых преимуществ этого решения – наличие двух принципиально разных, но взаимодополняющих путей электрооптической модуляции. Широкополосный нерезонансный модулятор EO-PM-NR-C1 работает в диапазоне 600–900 нм. Его DC-связанная архитектура означает, что модуляционный отклик простирается вплоть до предельной частоты драйвера, что даёт исследователю огромную гибкость – особенно в экспериментах, требующих непрерывной перестройки или больших фазовых сдвигов на низких частотах. Параллельно с ним EO-PM-R-20-C1 использует внутренний высокодобротный резонансный контур, который «усиливает» низковольтный сигнал стандартного функционального генератора до уровня полуволнового напряжения, необходимого модулятору. Фиксированная резонансная частота 20 МГц делает модуляцию на этой рабочей точке исключительно эффективной – для полной глубины модуляции достаточно всего около 10 В, что радикально снижает требования к внешнему высоковольтному источнику. Такое сочетание сохраняет свободу широкополосного поиска и одновременно предлагает высокое отношение сигнал/шум при резонансном усилении.

Высоковольтный усилитель HVA200 – ключевой мост между источником радиочастотного сигнала и модулятором. Он усиливает входной сигнал в 20 раз, выдавая до ±200 В биполярного напряжения с полосой 1 МГц и скоростью нарастания 400 В/мкс, чего достаточно для полной фазовой амплитуды нерезонансного модулятора. Встроенная регулировка смещения постоянного тока позволяет точно задавать рабочую точку модулятора, избегая снижения глубины модуляции из-за теплового или нулевого дрейфа.

«Гравировка» сигнала: точная координация радиочастотного тракта

Любой качественный эксперимент по оптической модуляции невозможен без чистого радиочастотного тракта. Серия устройств Mini-Circuits в этом наборе образует гибкую сеть обработки РЧ-сигнала. Двойные балансные смесители (ZX05-1-S+, ZAD-1-1+, ADE-1L+) позволяют легко выполнять преобразование частоты, фазовое детектирование или амплитудную модуляцию, обеспечивая необходимую аппаратную основу для сложных схем модуляции – например, гетеродинного детектирования или разделения боковых полос. Комбинация фильтров низких частот (BLP-10.7+, BLP-1.9+) и полосовых фильтров (ZX75BP-75+, BBP-21.4+, BBP-10.7+) даёт экспериментатору возможность «очищать» сигнал в разных диапазонах, подавляя гармоники и паразитные составляющие, чтобы радиочастотная волна, подаваемая на модулятор, была максимально чистой.

Конфигурация делителей мощности и направленных ответвителей также отражает глубокую продуманность с точки зрения гибкости эксперимента. ZSC-2-1+ делит сигнал на два канала, что удобно для синхронного мониторинга опорного и сигнального каналов; направленные ответвители ZFDC-20-3+ и ZFDC-10-21 обеспечивают неинвазивный отбор сигнала, позволяя в реальном времени контролировать мощность и форму РЧ-сигнала, не влияя на основной тракт. Линейные усилители и усилительные модули (ZX60-P103LN+, ZFL-500HLN+, ZX60-100VH+) охватывают диапазон от 0,3 МГц до 3000 МГц, гарантируя достаточный уровень возбуждения модулятора даже при слабом сигнале.

От светового пучка к электрическому сигналу: гарантия качества на приёмной стороне

Модулированный оптический сигнал должен быть эффективно и с минимальными искажениями преобразован в электрический, чтобы попасть в систему сбора и анализа данных. Кремниевые фотодетекторы DET025AL/M имеют полосу пропускания 2 ГГц и диапазон чувствительности 400–1100 нм. Встроенная шариковая линза эффективно увеличивает действующую площадь детектирования и эффективность связи – даже в схеме свободного пространства можно уловить слабые боковые полосы модуляции. Типичное время нарастания/спада 150 пс позволяет справляться с требованиями к временному разрешению в высокочастотных экспериментах. Наличие двух детекторов оставляет пространство для дифференциальной или балансной схемы детектирования, что помогает подавлять синфазные шумы и повышать отношение сигнал/шум.

Пятиосевая подвижная платформа PY005/M и основание PY005A2/M обеспечивают стабильную и точную механическую поддержку всей оптической схемы. Пятиосевая регулировка означает независимое управление поперечным, продольным, угловым положением и наклоном модулятора или детектора, позволяя юстировать пучок в свободном пространстве с микронной точностью. Ценность этой механической системы особенно проявляется в высокоточных экспериментах по фазовой модуляции – любое небольшое угловое отклонение или смещение может привести к заметному падению глубины модуляции.

От компонентов к системе: инструмент для глубоких исследований

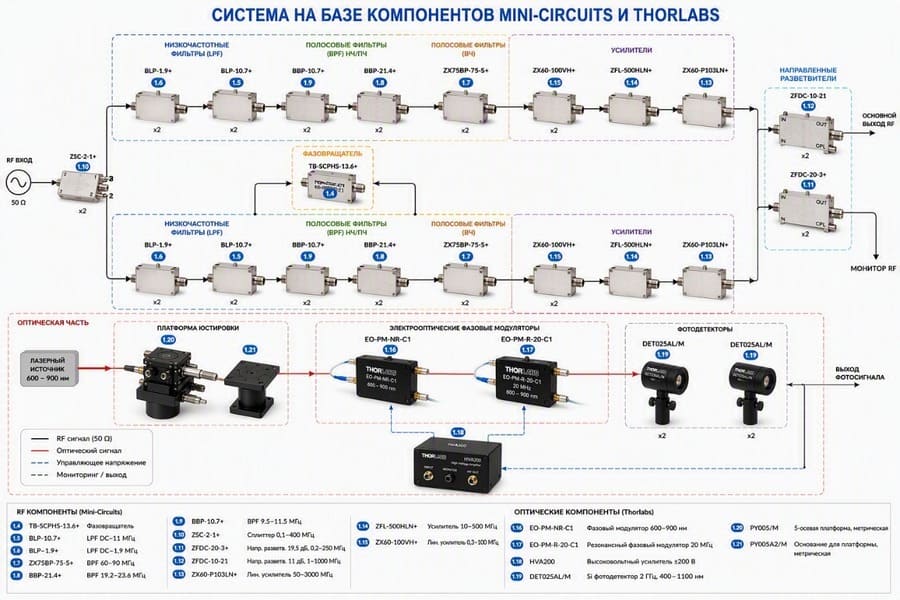

В целом ценность этого набора заключается не в параметрах отдельных приборов, а в системной синергии, которую они образуют. Радиочастотный тракт Mini-Circuits отвечает за «создание» точной управляющей волны, электрооптические модуляторы Thorlabs – за «перевод» её в фазовые изменения световой волны, а детекторы и система механической юстировки завершают «считывание» и «позиционирование» сигнала. От резонансной модуляции на 20 МГц до широкополосной DC-связанной модуляции, от выбора частотных диапазонов с помощью фильтров до преобразования частоты смесителями – этот набор предоставляет прочную аппаратную основу для планирования экспериментов в области квантовой оптики, лазерной спектроскопии, волоконно-оптических сенсоров и когерентной связи. Для исследовательских групп, стремящихся к воспроизводимости и масштабируемости экспериментов, модульный подход «подключил и работай, комбинируй по потребности» может оказаться привлекательнее, чем любые отдельные параметры приборов.

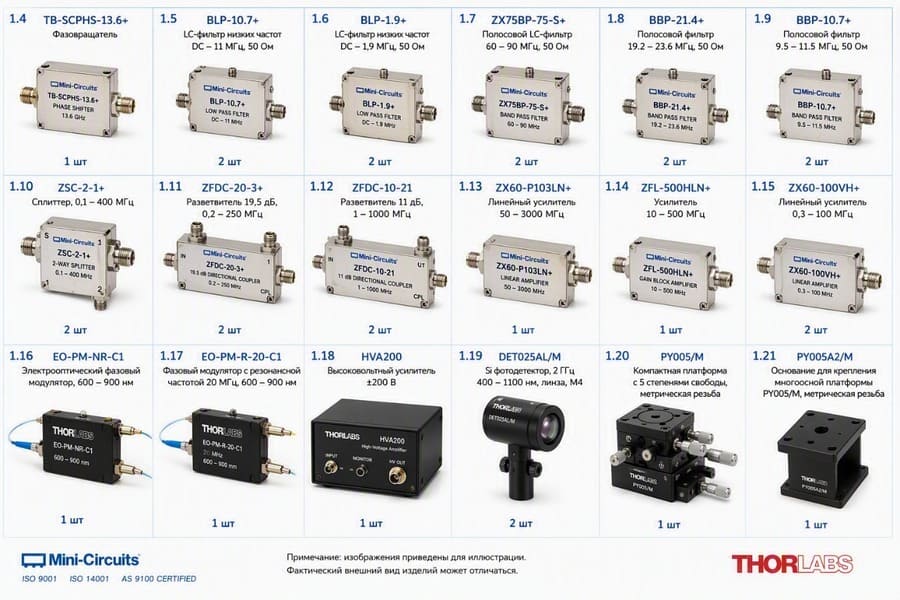

Компоненты набора:
