Описание
Кинематический держатель зеркал производства компании Optogama с вращением по осям XY и диаметром отверстия 12 мм представляет собой прецизионный механический узел для крепления и точной угловой юстировки зеркал малого и среднего диаметра. Кинематическая схема крепления предполагает опору держателя в трёх точках, что обеспечивает высокую повторяемость и стабильность положения зеркала даже после многократных циклов регулировки. Два независимых юстировочных винта позволяют плавно наклонять закреплённое зеркало вокруг двух перпендикулярных осей, тем самым точно направляя отражённый пучок в нужную точку оптической схемы без необходимости демонтажа всей конструкции.
Характеристики
- Производитель: Optogama
- Тип: кинематический держатель зеркал
- Оси регулировки: X и Y (два независимых угловых канала)
- Диаметр посадочного отверстия: 12 мм
- Высокая повторяемость позиционирования при повторной юстировке
- Плавная и точная регулировка угла наклона зеркала
Отрасли применения
Держатели такого класса широко используются в лазерных резонаторах и трактах доставки лазерного излучения, где требуется точная и стабильная юстировка направления пучка, а также в интерферометрических и спектроскопических установках. Их применяют в научно-исследовательских лабораториях фотоники, в производстве лазерных систем и в оптических испытательных стендах, где критична возможность тонкой подстройки положения зеркала без потери механической стабильности всей схемы в процессе длительной эксплуатации.

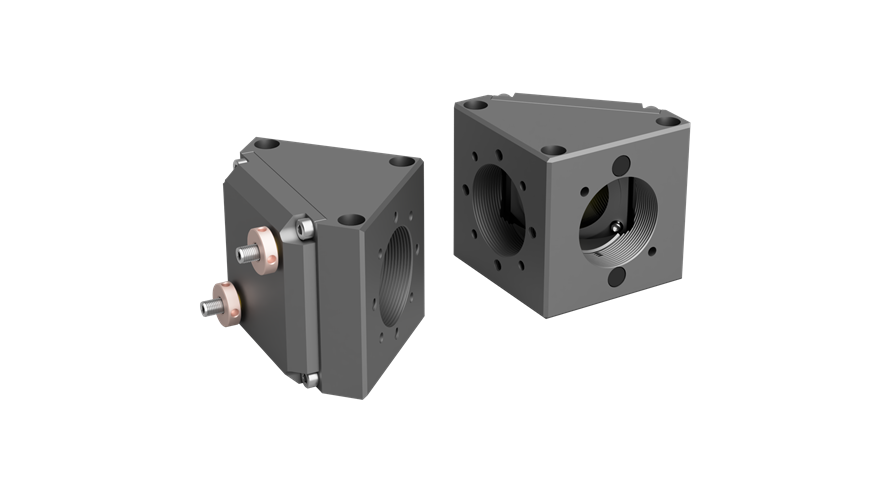

XY-IND – это 2- и 3-осевые герметичные промышленные кинематические держатели зеркал/светоделителей. Они комбинируются с уплотнительными трубками на обоих концах для защиты оптики и пути лазерного пучка от пыли и воздействия окружающей среды. Крепления легко соединяются друг с другом в любом направлении.
Существует два типа держателей:
- 2- или 3-осевой тип отражения – обычно используется с зеркалом.
- 3-осевой тип отражения + пропускания – обычно используется для разделения или фильтрации лазерного пучка.
Особенности:- Герметичная конструкция; - Типы: отражение или отражение + пропускание; - Соединяется в любом направлении; - Точная регулировка по 3 осям; - Комбинируется с уплотнительными трубками для защиты лазерного тракта. |
Применения:- Прецизионный монтаж оптики; - «Закрытые» оптические системы; - Наведение лазерного пучка высокой мощности; - Системы доставки пучка. |
Технические характеристики:
| Параметры | Значения |
|---|---|
| Угловой диапазон | ±3.2º |
| Ось Z | ±1.75 мм |
| Чистая апертура |
ø16 мм (отражение),
ø12 мм (пропускание)
|
| Макс. рекомендуемый размер пучка |
ø14 мм (отражение),
ø10 мм (пропускание)
|
| Макс. рекомендуемый размер пучка 1/e2 |
ø10 мм (отражение)
ø8 мм (пропускание)
|
| Совместимая оптика | ø25.0 - 25.4 мм [1.0”], толщина 2-5 мм |
| Угловое смещение |
0.45 º/рев
8 мрад/рев
|
| Ось Z | 254 мкм/рев |
| Регулировочный микровинт | Шестигранник 2 мм |
