MIPI4200KMB промышленная камера

Описание продукта

Серия BIGEYE разработана для микроскопической визуализации и общего промышленного/научного применения. Она оснащена CMOS-сенсорами с задней панелью Sony Exmor/Exmor R/Exmor RS или крупноформатными BSI-сенсорами GSENSE (в зависимости от модели), обеспечивающими основную квантовую эффективность и низкий уровень шумового считывания даже в условиях низкой освещенности. В моделях GSENSE используется глобальный сброс (скользящее считывание) для баланса высокой частоты кадров с подавлением движения, что подходит для таких сложных приложений, как обнаружение некоторых УФ-излучений и коронного разряда. Система интегрирует в себе высокоточный аппаратный процессор обработки видео ISP (HISPVP), который переносит задачи обработки в начальное время, включая дебайеризацию, автоматическую экспозицию/усиление, баланс белого, калибровку в один клик, гамму/контраст/насыщенность/LUT, на камеру, тем самым предельную нагрузку на хост ЦП и повышение уровня предварительного просмотра и записи. Для передачи данных используется USB 3.0, поддерживающий переключение 8/12-бит на первое время и вывод RAW/Bayer с шагом от 4,2 до 10 МП. Включает ToupView/ToupLite и кроссплатформенный SDK (Windows/Linux/macOS/Android) для удобной расширенной системы и вторичной разработки.

Основные характеристики

• Датчики: Sony Exmor/Exmor R/Exmor RS CMOS или GSENSE BSI (зависит от модели), опционально доступны модели CCD (зависит от модели)
• Оптимизация при слабом освещении: высокая квантовая эффективность и низкий уровень шума считывания; GSENSE поддерживает CMS/многосэмплирование, широкий динамический диапазон (зависит от устройства/модели)
• Глобальный сброс (скользящее считывание, GRR, зависит от модели), подходит для высоких частот и обнаружения УФ-излучения/короны

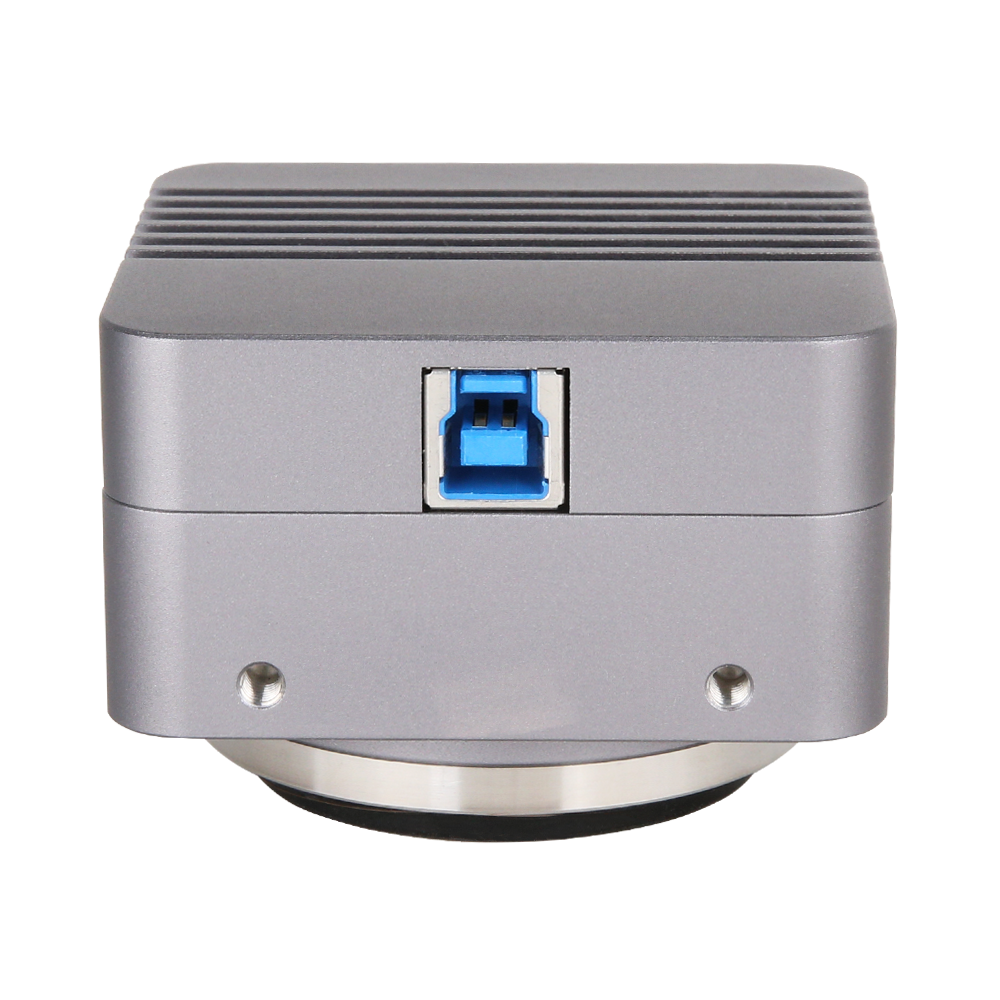

• Высокоскоростная передача данных по USB 3.0 (5 Гбит/с) со стабильно низкой задержкой
• Глубина цвета: переключение 8/12 бит в первое время с поддержкой вывода RAW/Bayer
• Аппаратный ISP Ultra-Fine (HISPVP): дебайеризация, AE/AGC, AWB, баланс белого изобретателя, схема/контраст/насыщенность, LUT, шумоподавление/резкость
• ROI переменного размера, зеркальное преобразование/переворачивание изображений для смешивания изменения оптического пути и полос пропускания

• разрешение от от 4,2 до 10,3 МП (в зависимости от модели), универсальны для применения в микроскопии/материалосодержании.

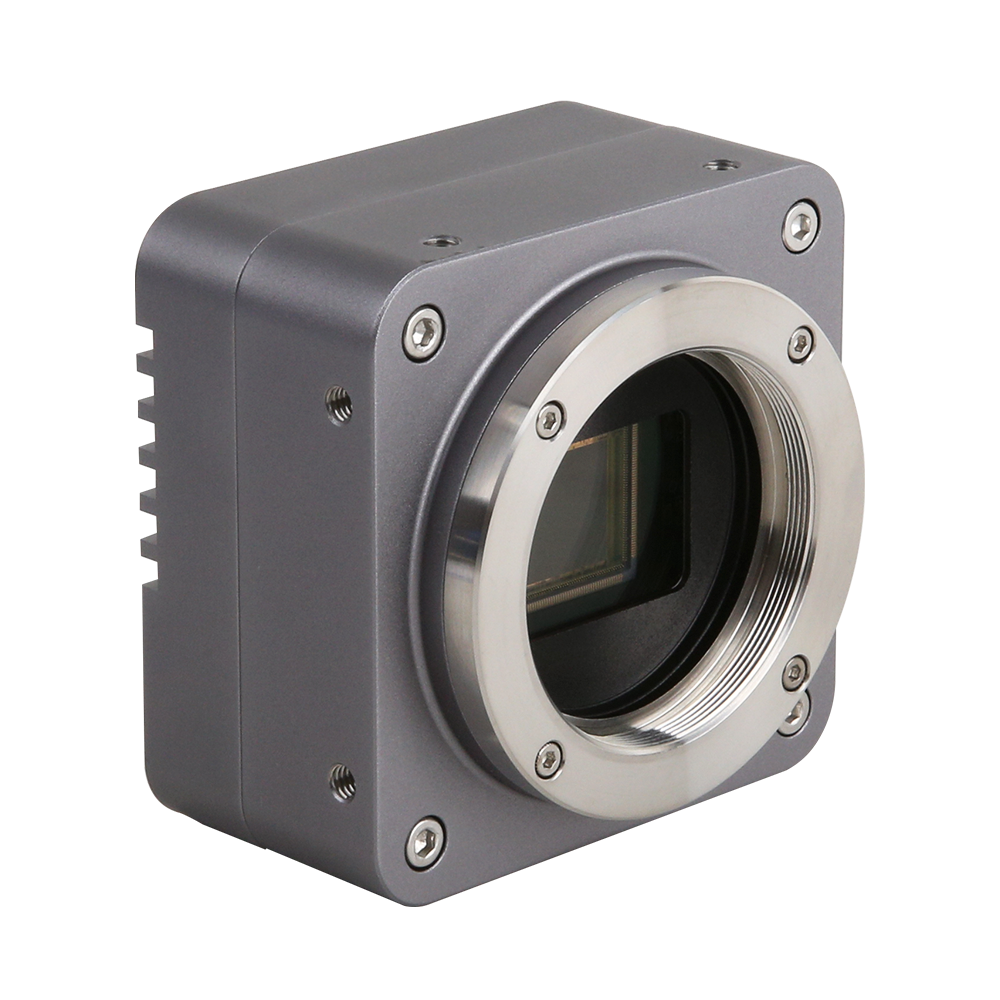

• Промышленные конструкции: корпус из цинково-алюминиевого сплава, изготовленный на станке с ЧПУ, для улучшенного отвода и электромагнитной защиты.
• Крепление объектива: стандартный интерфейс C-mount, используемый с американскими/промышленными оптическими устройствами.
• Запуск и синхронизация: Поддерживает автономный/программный запуск/внешний запуск;
• Программная экосистема: включает ToupView/ToupLite и SDK (Windows/Linux/macOS/Android), совместимая с DirectShow/TWAIN
• Типичные области применения: микроскопическая визуализация, биологические науки, аналитические материалы, промышленный контроль, исследования УФ-излучения/корона
• Сертификация: соответствует CE/FCC/RoHS (в зависимости от модели)

MIPI4200KMB представляет собой цифровую камеру современного класса, разработанную для передовых промышленных и аналитических визуализаций, оснащенную GSENSE2020BSI (M, UV, RS) высокопроизводительный датчик с широкими техническими возможностями:

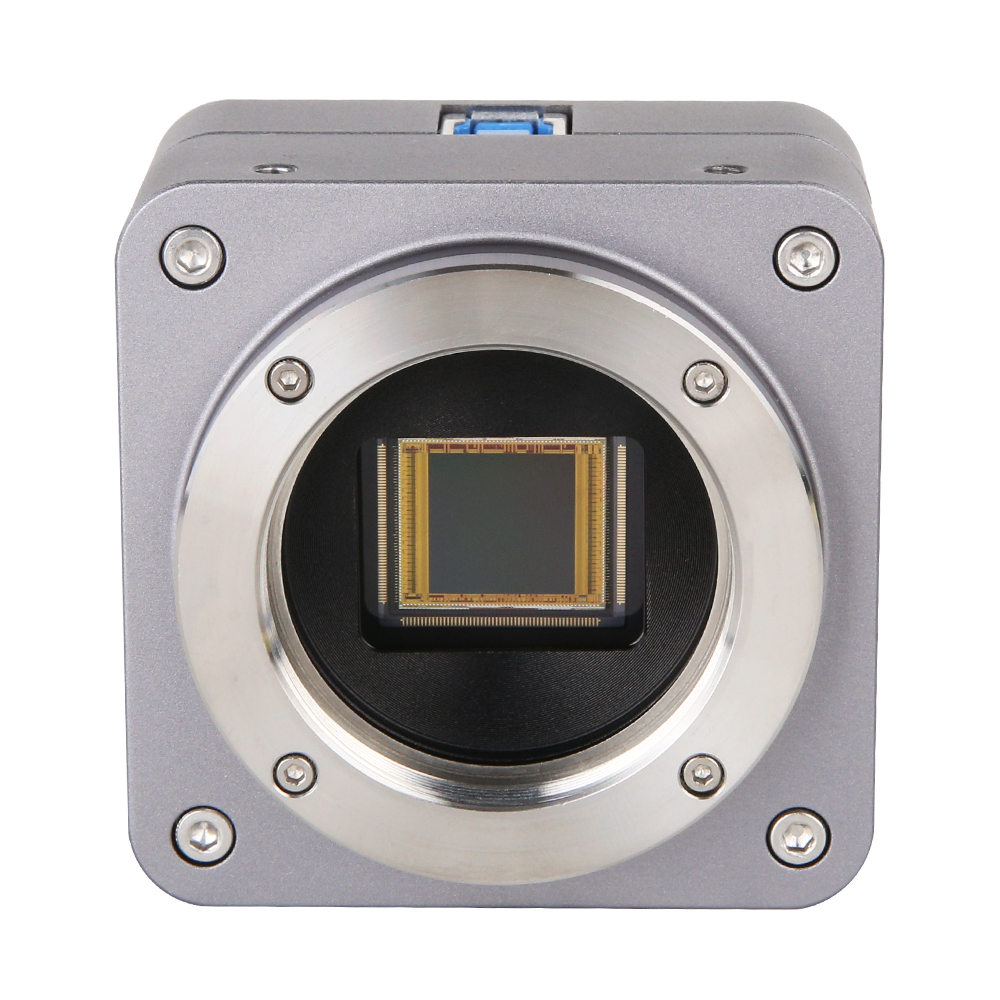

• Превосходное разрешение изображения: 4,2 МП (2048×2046) с шагом пикселя 6,5 µm × 6,5 µm и 13,31 мм × 13,31-мм формат датчика, обеспечивающий принципиальную детализацию и аналитическую точность.
• Передовые сенсорные технологии: Использует архитектуру Rolling Shutter с надежностью цветной, разработанную для обработки, комплексный задач, включающую высокоскоростную съемку, спектроскопический анализ и многоспектральную документацию.
• Многоинтерфейсное подключение: Имеет широкий спектр интерфейсов MIPI D-PHY CSI-2 1Ch 4Lane, включает USB3, GigE, Camera Link и CoaXPress, обеспечивает обработку процессов до 22 кадров в секунду при 2048×2046 МГц с буферной передачей DDR3 для стабильной технологии
• Научная точность цветопередачи: 8/12-битная обработка результатов с измерением диапазона, превосходящим TBD, с использованием аппаратного ISP для формирования цвета во времени и спектрального определения в видимом, ближнем инфракрасном и ультрафиолетовом излучении. диапазоны
• Повышенная чувствительность: Оптимальная архитектура датчика обеспечивает исключительную квантовую эффективность со спецификациями чувствительности 1,1 10⁸ (э-/((Вт/м²)·с)), пиковой квантовой эффективностью 93,7% при 550 нм, 80 (э-/с/пикс), что позволяет проводить измерения в условиях освещения и в условиях многоспектральной Визуализации

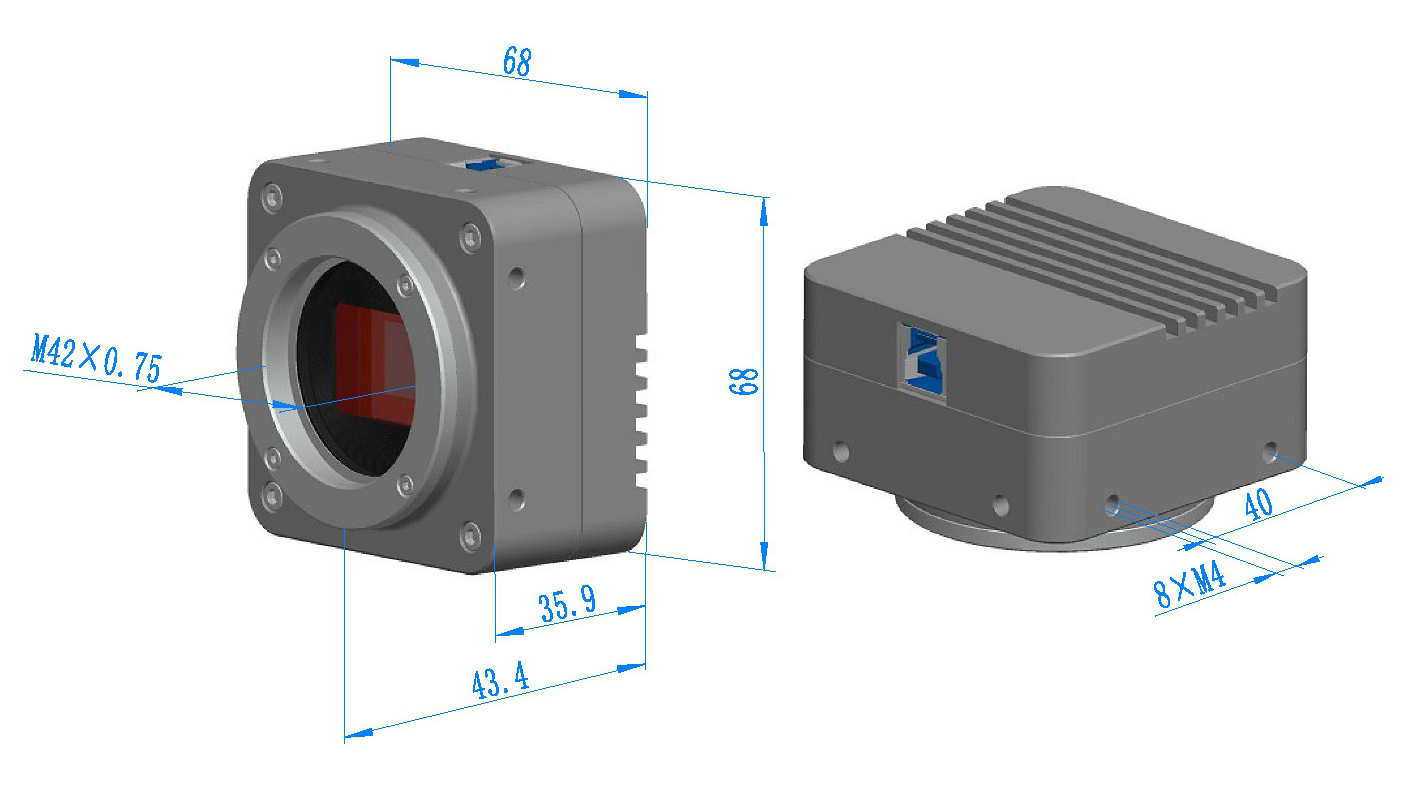

• Профессиональная оптическая интеграция: Стандартное крепление интерфейса M42 0,75 обеспечивает совместимость с современными и промышленными линзовыми цепями, с точки зрения установки линз 0,5 /0,63 /1 Релейные адаптеры для специализированных оптических конфигураций
• Промышленные конструкции: Прочные механические конструкции с размерами и средствами, как в TBD, обеспечиваемая длительная работа в процессе условия
• Комплексная программная экосистема: Полная интеграция SDK, поддерживающая платформа TBD с расширенной совместимостью с программными обеспечениями для обработки изображений, обеспечивающая возможности измерения, анализа и спектроскопии в средах разработки C/C++, C#, Python, MATLAB, LabVIEW

Основные характеристики производительности

Разрешение

4,2 МП (2048°2046°)

Частота кадров

До 22 кадров в секунду при 2048°2046°

Размер пикселя

6,5 µm × 6,5 × 10 микрометров

Интерфейс данных

MIPI D-PHY CSI-2 1 канал, 4 полосы

Возможности научной визуализации

Многоспектральный анализ

Разработан для визуализации в видимом, ближнем инфракрасном и волновом излучении с использованием отдельных датчиков и оптических, поддерживающих фильтров перед Методический спектроскопический анализ и характеризация материалов

Многоинтерфейсная архитектура

Широкий спектр возможностей подключения, включая интерфейсы USB3, GigE, Camera Link и CoaXPress, обеспечивает гибкую интеграцию в различные системы визуализации и высокопроизводительные аналитические платформы

Аппаратная обработка ISP

Встроенный аппаратный процессор обработки изображений обеспечивает коррекцию цвета в реальном времени, шумоподавление и спектральную калибровку, гарантируя стабильное качество изображения в различных условиях

Буферная память DDR3

Встроенный буфер памяти DDR3 обеспечивает стабильную ведущую съемку и пакетный захват, поддерживая важные моменты во времени приложений и требования к непрерывной потоковой передаче данных

Техническое превосходство

Научная камера MIPI4200KMB представляет собой сочетание передовых сенсорных технологий, многоинтерфейсной связи и комплексной программной организации. Эта платформа обеспечивает исключительную производительность для требовательных приложений, включая многоспектральный анализ, высокую съемку и высокоточные аналитические рабочие процессы, устанавливая новые стандарты для превосходного качества научных и промышленных визуализаций.
