Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus16STWJ-03 |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
220 В |
|
Габаритные размеры
|
337 × 284 × 505 мм |
|
Рабочее расстояние
|
0,3 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Максимальная мощность рентгеновской трубки
|
64 Вт |
|
Диапазон напряжения трубки
|
30–160 кВ |
|
Диапазон тока трубки
|
0–0,5/1 мА |
|
Угол рентгеновского излучения
|
170° |
|
Минимальное пространственное разрешение
|
до 0,7 мкм |

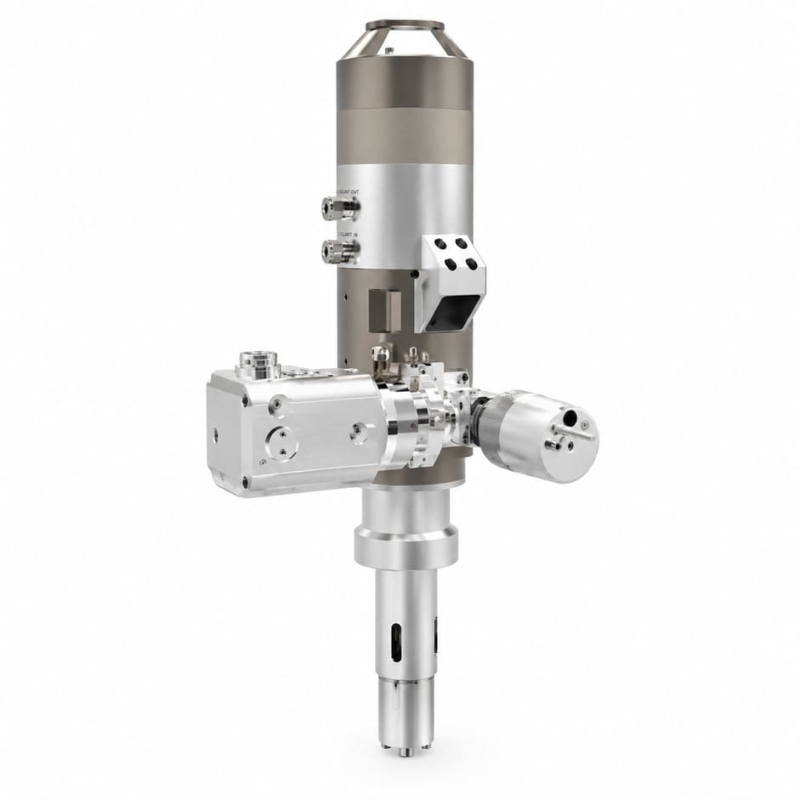

MFocus16STWJ-03 представляет собой сверхвысокоточный микрофокусный источник рентгеновского излучения с открытой конструкцией рентгеновской трубки, разработанный для решения наиболее сложных задач неразрушающего контроля, требующих субмикронного пространственного разрешения. Благодаря минимальному пространственному разрешению до 0,7 мкм модель обеспечивает получение изображений исключительной детализации и позволяет проводить высокоточный анализ внутренней структуры объектов микроэлектроники без их разрушения.
Рабочее напряжение до 160 кВ обеспечивает эффективное сочетание высокой проникающей способности и микроскопической детализации исследуемых объектов. Открытая конструкция рентгеновской трубки позволяет добиться высокой точности формирования микрофокусного рентгеновского пучка.
Минимальное фокусное расстояние до объекта составляет всего 0,3 мм, что обеспечивает максимальное геометрическое увеличение изображения и делает MFocus16STWJ-03 оптимальным решением для контроля современных полупроводниковых компонентов, микроэлектромеханических систем и перспективных материалов микроэлектроники нового поколения.
Модель разработана для интеграции в современные комплексы промышленного рентгеновского контроля, высокоточные лабораторные установки и специализированные научно-исследовательские системы, предъявляющие максимальные требования к точности измерений и качеству получаемых рентгеновских изображений.
Преимущества:
- Субмикронное пространственное разрешение до 0,7 мкм обеспечивает получение изображений исключительной детализации;
- Минимальное фокусное расстояние до объекта позволяет достигать максимального геометрического увеличения изображения;
- Открытая конструкция рентгеновской трубки обеспечивает высокую стабильность параметров микрофокусного рентгеновского излучения и точность проведения измерений;
- Алмазное выходное окно способствует эффективному теплоотводу и повышает надежность эксплуатации оборудования при длительных циклах работы;
- Возможность интеграции в современные комплексы промышленной компьютерной томографии и автоматизированные системы контроля качества расширяет сферу применения модели;
- Источник оптимизирован для эксплуатации в условиях научно-исследовательских лабораторий и высокотехнологичных производственных комплексов микроэлектронной промышленности.
Области применения:
- Производство полупроводниковых компонентов;
- Производство микроэлектроники нового поколения;
- Производство MEMS-устройств;
- Научно-исследовательские центры;
- Материаловедение;
- Автоматическая рентгеновская инспекция;
- Промышленная компьютерная томография;
- Производство высокотехнологичной электронной продукции;
- Лаборатории неразрушающего контроля;
- OEM-производство специализированного рентгеновского оборудования.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
30–160 кВ |
|
Диапазон тока трубки |
0–0,5/1 мА |
|
Максимальная мощность |
64 Вт |
|
Размер фокусного пятна |
15 Вт |
|
Минимальное пространственное разрешение |
до 0,7 мкм |
|
Материал анода |
вольфрам |
|
Материал выходного окна |
алмаз |
|
Угол рентгеновского излучения |
170° |
|
Минимальное расстояние |
0,3 мм |
|
Габаритные размеры рентгеновской трубки (с учетом насосного блока) |
337 × 284 × 505 мм |
|
Масса рентгеновского источника (с учетом насосного блока) |
около 30 кг |
|
Габаритные размеры блока питания |
483 × 178 × 600 мм |
|
Масса блока питания |
около 50 кг |
|
Способ охлаждения |
воздушное охлаждение |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
220 В AC ±10 %, 50/60 Гц |
|
Рабочая температура |
от 0 до +40 °С |
|
Температура хранения |
от -10 до +60 °С |
|
Допустимая влажность |
5–95 % RH |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Микрофокусные источники рентгеновского излучения MFocus с рабочим напряжением от 90 до 300 кВ и минимальным пространственным разрешением до 0,7 мкм. Линейка охватывает компактные герметичные модели для интеграции в автоматизированное оборудование и высокомощные источники с открытой рентгеновской трубкой для сложных измерительных комплексов.
