Микрофокусные источники рентгеновского излучения MFocus

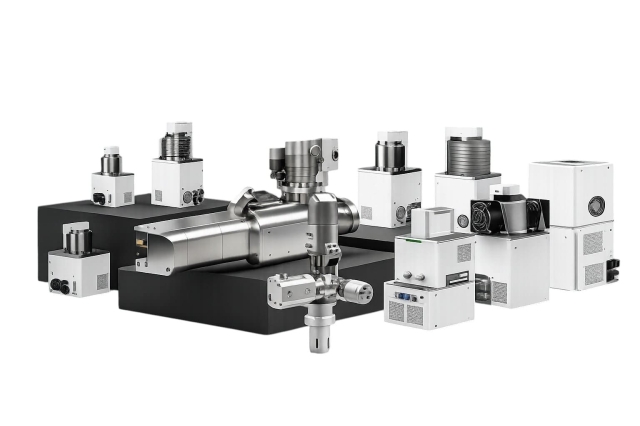

Микрофокусные источники рентгеновского излучения MFocus с рабочим напряжением от 90 до 300 кВ и минимальным пространственным разрешением до 0,7 мкм. Линейка охватывает компактные герметичные модели для интеграции в автоматизированное оборудование и высокомощные источники с открытой рентгеновской трубкой для сложных измерительных комплексов.
Оборудование разделено на три серии, которые отличаются конструкцией, углом раскрытия рентгеновского пучка, мощностью и достигаемым разрешением.
Герметичные источники с малым углом раскрытия пучка
Серия включает компактные интегрированные источники с рабочим напряжением от 90 до 225 кВ. В зависимости от модели максимальная мощность трубки составляет от 8 до 100 Вт, а минимальное пространственное разрешение – до 5 мкм.
Источники оснащены бериллиевым выходным окном и вольфрамовой мишенью. Для управления используется интерфейс RS-232C. Модели работают от источника постоянного напряжения 24 или 48 В и отличаются сравнительно небольшими габаритами и массой.
Герметичные источники с широким углом раскрытия пучка
Серия рассчитана на получение увеличенной области обзора. Угол рентгеновского излучения в зависимости от модели составляет от 100 до 118°.
Линейка включает источники с напряжением от 110 до 180 кВ, максимальной мощностью от 25 до 90 Вт и пространственным разрешением до 5 мкм. Все модели имеют интегрированную конструкцию, воздушное охлаждение и интерфейс RS-232C.
Источники с открытой рентгеновской трубкой
Серия включает высокоточные и высокомощные микрофокусные источники с рабочим напряжением от 160 до 300 кВ. Открытая конструкция трубки позволяет достигать пространственного разрешения до 0,7 мкм.
Модели MFocus16STWJ обеспечивают напряжение до 160 кВ, мощность трубки 64 Вт и минимальное фокусное расстояние до объекта 0,3 мм. В качестве выходного окна используется алмаз.
Высокомощные источники MFocus22SRNJ-01 и MFocus30SRNJ-01 работают при напряжении до 225 и 300 кВ соответственно. Максимальная мощность трубки достигает 500 Вт, а мощность на мишени — 400 Вт. Эти модели оснащены алюминиевым выходным окном, отдельным блоком питания и воздушной системой охлаждения.
Широкий выбор конфигураций
- тип рентгеновской трубки — герметичная или открытая;
- рабочее напряжение от 90 до 300 кВ;
- максимальную мощность от 8 до 500 Вт;
- пространственное разрешение от 7 до 0,7 мкм;
- узкий или широкий угол раскрытия пучка;
- минимальное фокусное расстояние до объекта;
- напряжение питания и тип блока питания;
- габариты, массу и способ интеграции.
