Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus16STWJ-02 |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
220 В |
|
Габаритные размеры
|
337 × 284 × 505 мм |
|
Рабочее расстояние
|
0,3 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Максимальная мощность рентгеновской трубки
|
64 Вт |
|
Диапазон напряжения трубки
|
30–160 кВ |
|
Диапазон тока трубки
|
0–0,5/1 мА |
|
Угол рентгеновского излучения
|
170° |

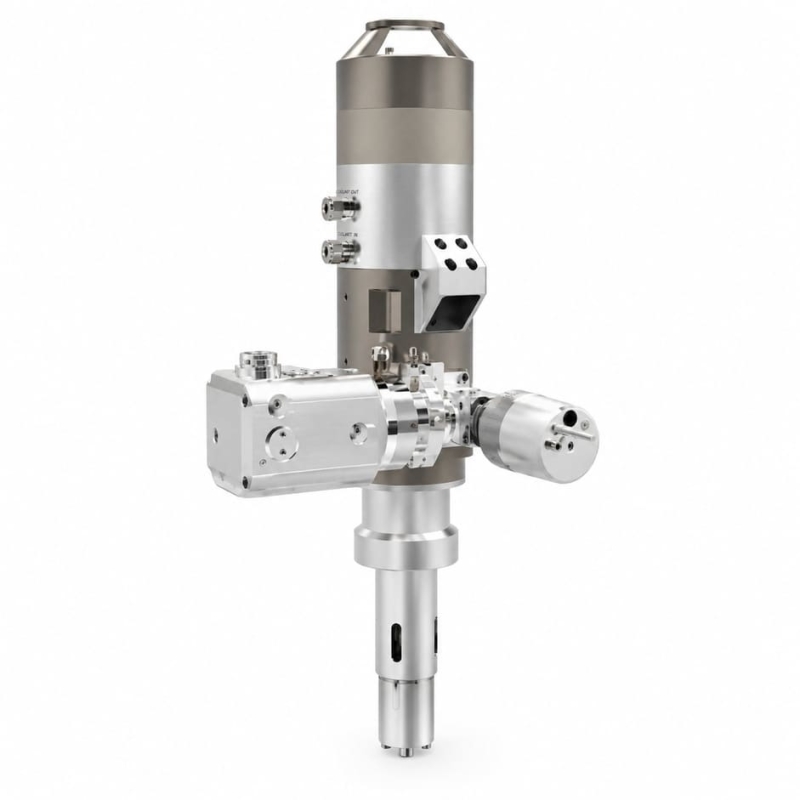

MFocus16STWJ-02 представляет собой высокоточный микрофокусный источник рентгеновского излучения с открытой конструкцией рентгеновской трубки. Благодаря рабочему напряжению до 160 кВ и минимальному пространственному разрешению до 2 мкм модель обеспечивает получение высокодетализированных рентгеновских изображений микроэлектронных компонентов и изделий сложной геометрии.
Открытая конструкция рентгеновской трубки обеспечивает высокую точность формирования микрофокусного рентгеновского пучка и позволяет получать изображения с высоким уровнем детализации. Использование алмазного выходного окна способствует эффективному отводу тепла и повышает стабильность параметров рентгеновского излучения при длительной непрерывной эксплуатации оборудования. Благодаря минимальному фокусному расстоянию до объекта всего 0,3 мм источник обеспечивает максимальное геометрическое увеличение изображения, необходимое при исследовании миниатюрных электронных компонентов и полупроводниковых структур.
Преимущества:
- Минимальное пространственное разрешение до 2 мкм позволяет проводить высокоточный анализ внутренней структуры изделий микроэлектроники и полупроводниковых компонентов;
- Открытая конструкция рентгеновской трубки обеспечивает высокую стабильность параметров микрофокусного рентгеновского излучения при длительной эксплуатации оборудования;
- Минимальное фокусное расстояние до объекта обеспечивает максимальное геометрическое увеличение изображения при исследовании объектов малых размеров;
- Возможность интеграции в современные комплексы автоматической рентгеновской инспекции и промышленной компьютерной томографии расширяет область применения модели;
- Поддерживается непрерывный режим эксплуатации в составе высокотехнологичных производственных и научно-исследовательских комплексов.
Области применения:
- Производство полупроводниковых компонентов;
- Производство микроэлектроники;
- Научно-исследовательские центры;
- Материаловедение;
- Автоматическая рентгеновская инспекция;
- Производство высокоточной электронной продукции;
- Промышленная компьютерная томография;
- Лаборатории неразрушающего контроля;
- OEM-производство специализированного рентгеновского оборудования;
- Разработка перспективных технологий микроэлектроники.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
30–160 кВ |
|
Диапазон тока трубки |
0–0,5/1 мА |
|
Максимальная мощность |
64 Вт |
|
Размер фокусного пятна |
15 Вт |
|
Минимальное пространственное разрешение |
до 2 мкм |
|
Материал анода |
вольфрам |
|
Материал выходного окна |
алмаз |
|
Угол рентгеновского излучения |
170° |
|
Минимальное расстояние |
0,3 мм |
|
Габаритные размеры рентгеновской трубки (с учетом насосного блока) |
337 × 284 × 505 мм |
|
Масса рентгеновского источника (с учетом насосного блока) |
около 30 кг |
|
Габаритные размеры блока питания |
483 × 178 × 600 мм |
|
Масса блока питания |
около 50 кг |
|
Способ охлаждения |
воздушное охлаждение |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
220 В AC ±10 %, 50/60 Гц |
|
Рабочая температура |
от 0 до +40 °С |
|
Температура хранения |
от -10 до +60 °С |
|
Допустимая влажность |
5–95 % RH |
