Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus15UINE |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
24 В |
|
Вес
|
13,5 кг |
|
Рабочее расстояние
|
13,5 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Размер фокусного пятна
|
5 мкм |
|
Диапазон напряжения трубки
|
40–150 кВ |
|
Диапазон тока трубки
|
10–500 мкА |
|
Угол рентгеновского излучения
|
X: 64° / Y: 76° |

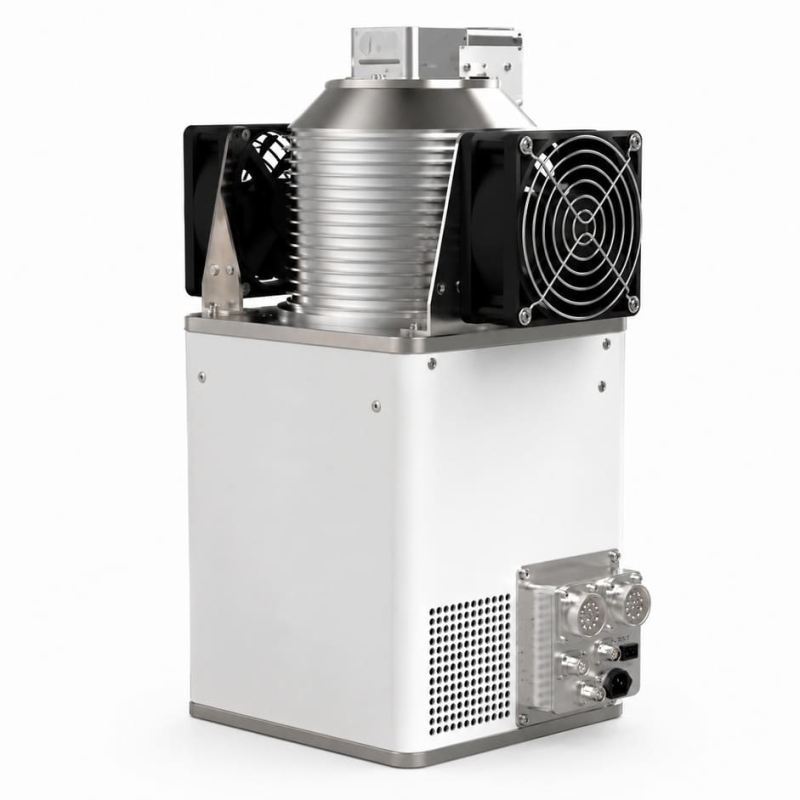

MFocus15UINE разработан для высокоточного неразрушающего контроля изделий, требующих одновременно высокой проникающей способности и микронного разрешения. Благодаря рабочему напряжению до 150 кВ источник эффективно справляется с контролем литий-ионных аккумуляторов, силовых полупроводниковых модулей, многослойных электронных сборок и композитных материалов.
Размер фокусного пятна 5 мкм позволяет получать изображения высокой четкости даже при исследовании сложных многокомпонентных конструкций. Это особенно важно для выявления внутренних дефектов аккумуляторных ячеек, пустот в заливочных материалах, расслоений композитов и дефектов монтажа силовой электроники.
MFocus15UINE широко используется в производстве аккумуляторов для электромобилей, систем хранения энергии, силовой электроники и высокотехнологичных электронных устройств. Высокая стабильность параметров излучения обеспечивает воспроизводимость результатов контроля как в лабораторных условиях, так и на автоматизированных производственных линиях.
Преимущества:
- Высокая проникающая способность при сохранении микронного разрешения;
- Позволяет выявлять внутренние дефекты литий-ионных элементов;
- Подходит для контроля силовых полупроводников и модулей IGBT;
- Высокая надежность при круглосуточной эксплуатации;
- Совместим с промышленными томографическими системами.
Области применения:
- Производство аккумуляторов для электромобилей;
- Контроль литий-ионных элементов;
- Производство силовой электроники;
- Контроль модулей IGBT и MOSFET;
- Контроль композитных материалов;
- Промышленная компьютерная томография;
- Автоматизированные системы контроля качества.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
40–150 кВ |
|
Диапазон тока трубки |
10–500 мкА |
|
Максимальная мощность |
75 Вт |
|
Размер фокусного пятна |
5 мкм |
|
Материал выходного окна |
бериллий |
|
Материал анода |
вольфрам |
|
Угол рентгеновского излучения |
X: 64° / Y: 76° |
|
Минимальное расстояние |
13,5 мм |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
24 В |
|
Масса |
около 13,5 кг |
|
Рабочая температура |
от +10 до +40 °C |
|
Температура хранения |
от 0 до +50 °С |
|
Допустимая влажность |
20–85 % RH |
