Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus13UIWJ-02 |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
24 В |
|
Потребляемая мощность
|
менее 144 Вт |
|
Вес
|
13 кг |
|
Рабочее расстояние
|
13 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Размер фокусного пятна
|
7 мкм |
|
Диапазон напряжения трубки
|
40–130 кВ |
|
Диапазон тока трубки
|
10–500 мкА |
|
Угол рентгеновского излучения
|
100° |

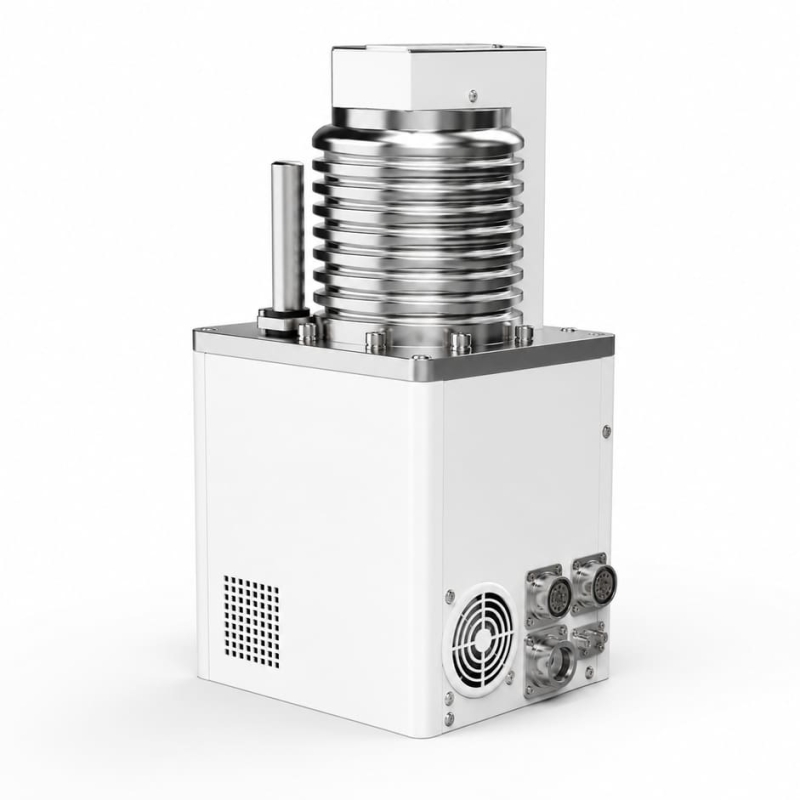

MFocus13UIWJ-02 представляет собой высокоточный микрофокусный источник рентгеновского излучения промышленного класса, разработанный для решения сложных задач неразрушающего контроля изделий средней плотности, требующих сочетания высокой проникающей способности и микронного разрешения. Благодаря рабочему напряжению до 130 кВ и минимальному пространственному разрешению до 5 мкм источник обеспечивает получение высокодетализированных рентгеновских изображений внутренних структур изделий без их разрушения.
Широкий угол рентгеновского излучения 110° позволяет существенно увеличить область контроля исследуемого объекта, что особенно важно при инспекции аккумуляторных элементов, многослойных печатных плат высокой плотности монтажа, электронных модулей и изделий сложной геометрии. Высокая контрастность изображения обеспечивает эффективное выявление скрытых дефектов, включая пористость материалов, нарушения качества пайки, расслоения и внутренние неоднородности компонентов.
Преимущества:
- Минимальное пространственное разрешение до 5 мкм;
- Рабочее напряжение до 130 кВ позволяет проводить эффективный контроль изделий средней плотности без потери качества изображения;
- Широкий угол рентгеновского излучения способствует увеличению области контроля и повышению производительности автоматизированных инспекционных комплексов;
- Высокая стабильность параметров излучения гарантирует получение воспроизводимых результатов измерений при непрерывной эксплуатации оборудования;
- Поддерживается интеграция в современные комплексы промышленного рентгеновского контроля, автоматической рентгеновской инспекции и промышленной компьютерной томографии;
- Универсальность модели позволяет использовать источник как в электронной промышленности, так и в научно-исследовательских и производственных комплексах неразрушающего контроля.
Отрасли применения:
- Производство литий-ионных аккумуляторных батарей;
- Производство силовой электроники;
- Производство многослойных печатных плат высокой плотности монтажа;
- Производство полупроводниковых компонентов;
- Автоматическая рентгеновская инспекция;
- Промышленная компьютерная томография;
- Производство телекоммуникационного оборудования;
- Машиностроение;
- Научно-исследовательские центры;
- OEM-производство специализированных систем неразрушающего контроля.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
40–130 кВ |
|
Диапазон тока трубки |
10–500 мкА |
|
Максимальная мощность |
65 Вт |
|
Размер фокусного пятна |
7 мкм |
|
Материал выходного окна |
бериллий |
|
Материал анода |
вольфрам |
|
Угол рентгеновского излучения |
100° |
|
Минимальное расстояние |
13 мм |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
24 В |
|
Потребляемая мощность |
менее 144 Вт |
|
Масса |
около 13 кг |
|
Рабочая температура |
от +10 до +40 °C |
|
Температура хранения |
от 0 до +50 °С |
|
Допустимая влажность |
20–85 % RH |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Микрофокусные источники рентгеновского излучения MFocus с рабочим напряжением от 90 до 300 кВ и минимальным пространственным разрешением до 0,7 мкм. Линейка охватывает компактные герметичные модели для интеграции в автоматизированное оборудование и высокомощные источники с открытой рентгеновской трубкой для сложных измерительных комплексов.
