Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus13UIWJ-01 |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
24 В |
|
Потребляемая мощность
|
менее 144 Вт |
|
Вес
|
11 кг |
|
Рабочее расстояние
|
13 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Размер фокусного пятна
|
7 мкм |
|
Диапазон напряжения трубки
|
40–130 кВ |
|
Диапазон тока трубки
|
10–300 мкА |
|
Угол рентгеновского излучения
|
100° |

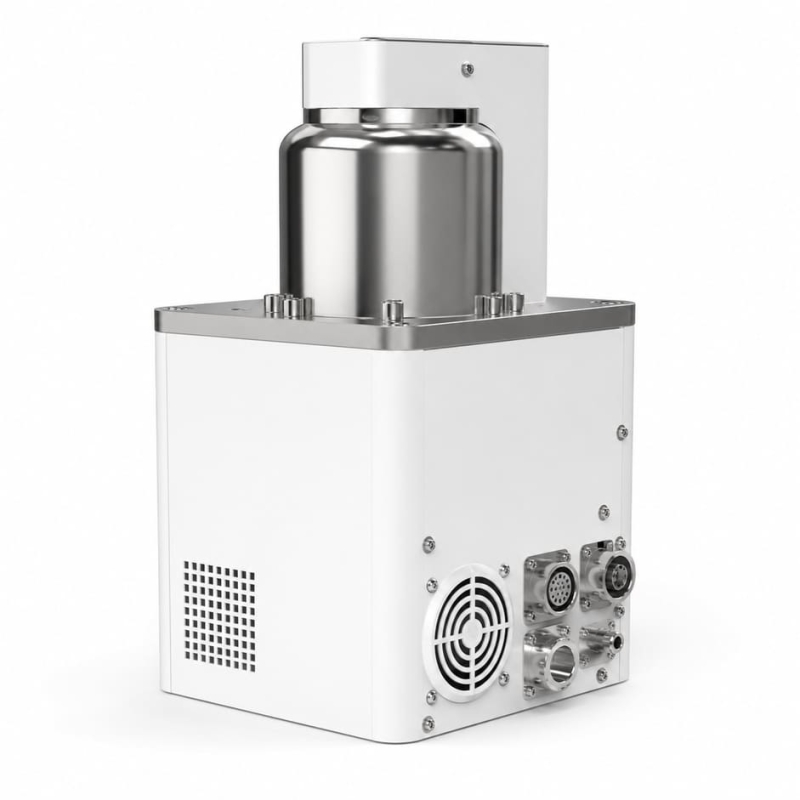

MFocus13UIWJ-01 представляет собой универсальный микрофокусный источник рентгеновского излучения промышленного класса, разработанный для решения широкого спектра задач неразрушающего контроля в электронной и промышленной отраслях. Благодаря рабочему напряжению до 130 кВ модель обеспечивает оптимальный баланс между высокой проникающей способностью и качеством получаемых рентгеновских изображений при исследовании изделий средней плотности и сложной внутренней структуры.
Широкий угол рентгеновского излучения 110° позволяет увеличить площадь контроля исследуемого объекта и повысить эффективность работы автоматизированных инспекционных комплексов. Минимальное пространственное разрешение до 7 мкм обеспечивает получение детализированных изображений внутренних элементов электронных компонентов, многослойных печатных плат и изделий промышленного назначения.
Преимущества:
- Рабочее напряжение до 130 кВ обеспечивает эффективное сочетание высокой проникающей способности и детализированного изображения исследуемых объектов;
- Минимальное пространственное разрешение до 7 мкм позволяет выявлять скрытые внутренние дефекты изделий сложной конструкции;
- Широкий угол рентгеновского излучения способствует увеличению области контроля и повышению производительности автоматизированных инспекционных систем;
- Высокая стабильность параметров рентгеновского излучения гарантирует воспроизводимость результатов измерений при непрерывной эксплуатации оборудования;
- Возможность интеграции в современные системы промышленного рентгеновского контроля снижает затраты на проектирование специализированных OEM-решений;
- Универсальность модели позволяет использовать источник как для контроля электронной продукции, так и для исследования изделий промышленного назначения.
Области применения:
- Производство промышленной электроники;
- Автоматическая рентгеновская инспекция;
- Производство многослойных печатных плат;
- Машиностроение;
- Производство композитных материалов;
- Производство электронных модулей и компонентов;
- Научно-исследовательские центры;
- OEM-производство промышленного рентгеновского оборудования;
- Промышленная компьютерная томография;
- Лаборатории неразрушающего контроля.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
40–130 кВ |
|
Диапазон тока трубки |
10–300 мкА |
|
Максимальная мощность |
39 Вт |
|
Размер фокусного пятна |
7 мкм |
|
Материал выходного окна |
бериллий |
|
Материал анода |
вольфрам |
|
Угол рентгеновского излучения |
100° |
|
Минимальное расстояние |
13 мм |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
24 В |
|
Потребляемая мощность |
менее 144 Вт |
|
Масса |
около 11 кг |
|
Рабочая температура |
от +10 до +40 °C |
|
Температура хранения |
от 0 до +50 °С |
|
Допустимая влажность |
20–85 % RH |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

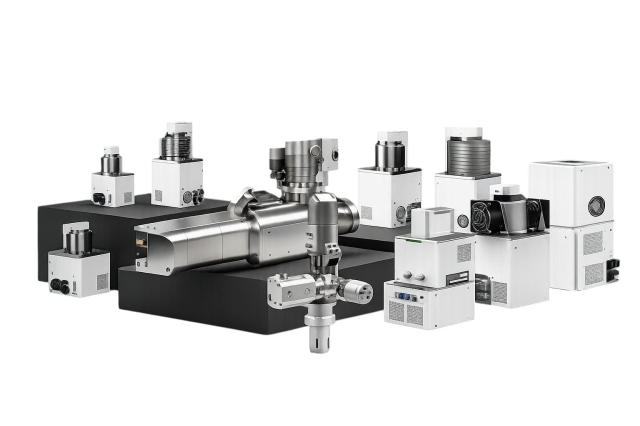

Микрофокусные источники рентгеновского излучения MFocus с рабочим напряжением от 90 до 300 кВ и минимальным пространственным разрешением до 0,7 мкм. Линейка охватывает компактные герметичные модели для интеграции в автоматизированное оборудование и высокомощные источники с открытой рентгеновской трубкой для сложных измерительных комплексов.
