Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus13UIWE |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
24 В |
|
Потребляемая мощность
|
менее 144 Вт |
|
Вес
|
11,5 кг |
|
Рабочее расстояние
|
13 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Размер фокусного пятна
|
5 мкм |
|
Диапазон напряжения трубки
|
40–130 кВ |
|
Диапазон тока трубки
|
10–300 мкА |
|
Угол рентгеновского излучения
|
X:114° / Y:118° |

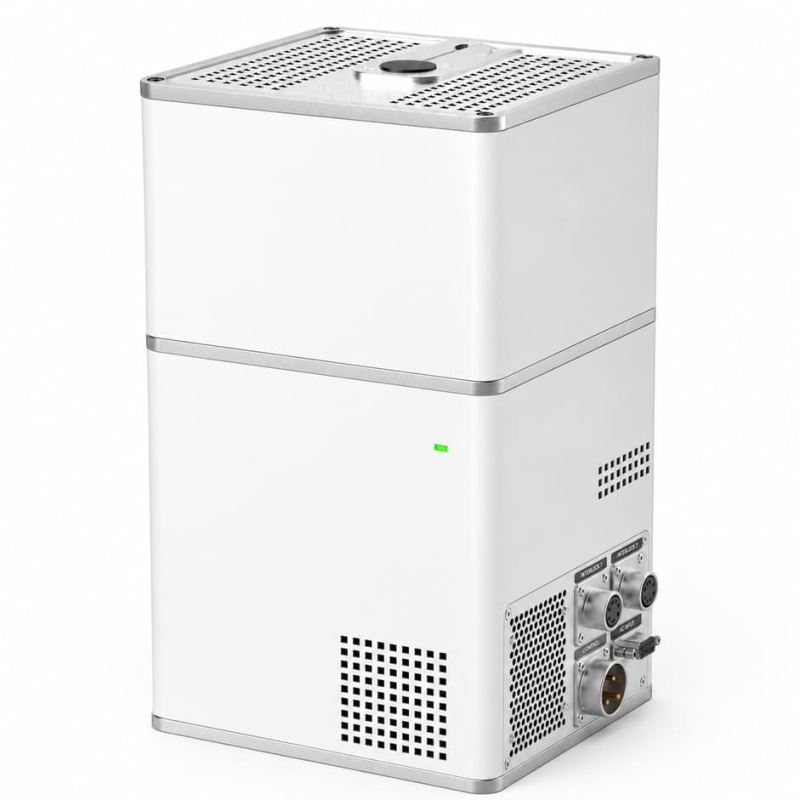

MFocus13UIWE представляет собой промышленный микрофокусный источник рентгеновского излучения нового поколения, разработанный для эксплуатации в составе современных автоматизированных систем рентгеновского контроля и комплексов промышленной компьютерной томографии. Благодаря рабочему напряжению до 130 кВ, широкому углу рентгеновского излучения и минимальному пространственному разрешению до 5 мкм модель обеспечивает получение высокодетализированных изображений изделий средней плотности и сложной внутренней структуры.
Источник сочетает высокую проникающую способность и широкий угол рентгеновского излучения (X: 114° / Y: 118°), что позволяет существенно увеличить площадь контроля исследуемого объекта и повысить производительность инспекционных комплексов. Это делает MFocus13UIWE эффективным решением для контроля многослойных электронных модулей, аккумуляторных элементов, композитных материалов и изделий сложной геометрии.
Преимущества:
- Минимальное пространственное разрешение до 5 мкм обеспечивает получение высокодетализированных рентгеновских изображений изделий сложной конструкции;
- Увеличенный угол рентгеновского излучения способствует повышению производительности автоматизированных комплексов контроля качества;
- Рабочее напряжение до 130 кВ обеспечивает эффективный контроль изделий средней плотности без потери качества изображения;
- Высокая стабильность параметров рентгеновского излучения гарантирует воспроизводимость результатов контроля при непрерывной эксплуатации оборудования;
- Компактная интегрированная конструкция снижает затраты на разработку специализированных OEM-решений промышленного назначения.
Области применения:
- Производство аккумуляторных батарей;
- Производство силовой электроники;
- Производство многослойных печатных плат;
- Автоматическая рентгеновская инспекция;
- Промышленная компьютерная томография;
- Производство композитных материалов;
- Машиностроение;
- Научно-исследовательские центры;
- Производство промышленной электроники;
- OEM-производство специализированных комплексов неразрушающего контроля.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
40–130 кВ |
|
Диапазон тока трубки |
10–300 мкА |
|
Максимальная мощность |
39 Вт |
|
Размер фокусного пятна |
5 мкм |
|
Материал выходного окна |
бериллий |
|
Материал анода |
вольфрам |
|
Угол рентгеновского излучения |
X:114° / Y:118° |
|
Минимальное расстояние |
13 мм |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
24 В |
|
Потребляемая мощность |
менее 144 Вт |
|
Масса |
около 11,5 кг |
|
Рабочая температура |
от +10 до +40 °C |
|
Температура хранения |
от 0 до +50 °С |
|
Допустимая влажность |
20–85 % RH |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Микрофокусные источники рентгеновского излучения MFocus с рабочим напряжением от 90 до 300 кВ и минимальным пространственным разрешением до 0,7 мкм. Линейка охватывает компактные герметичные модели для интеграции в автоматизированное оборудование и высокомощные источники с открытой рентгеновской трубкой для сложных измерительных комплексов.
