Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus11UIWJ-04 |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
24 В |
|
Потребляемая мощность
|
менее 120 Вт |
|
Вес
|
11 кг |
|
Рабочее расстояние
|
9,5 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Размер фокусного пятна
|
5 мкм |
|
Диапазон напряжения трубки
|
40–110 кВ |
|
Диапазон тока трубки
|
10–300 мкА |
|
Угол рентгеновского излучения
|
110° |

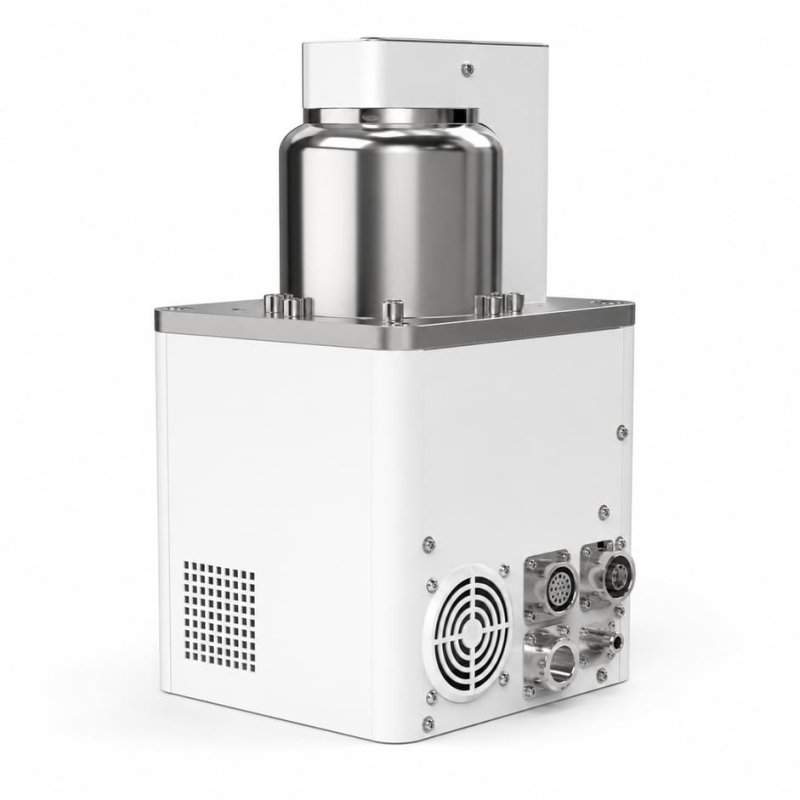

MFocus11UIWJ-04 представляет собой высокоточный микрофокусный источник рентгеновского излучения промышленного класса, разработанный для решения задач неразрушающего контроля изделий, требующих максимальной детализации изображения. Благодаря минимальному пространственному разрешению до 5 мкм источник обеспечивает получение высококонтрастных рентгеновских изображений, позволяющих выявлять мельчайшие внутренние дефекты современных электронных компонентов.
Рабочее напряжение до 110 кВ в сочетании с широким углом рентгеновского излучения 110° позволяет проводить эффективный контроль изделий сложной геометрии с увеличенной областью обзора. Модель оптимизирована для интеграции в современные системы автоматической рентгеновской инспекции, лабораторные комплексы контроля качества и OEM-решения промышленного рентгеновского оборудования. Высокая стабильность параметров рентгеновского излучения обеспечивает воспроизводимость результатов измерений и надежную эксплуатацию в условиях непрерывного производственного цикла.
Преимущества:
- Минимальное пространственное разрешение до 5 мкм обеспечивает обнаружение мельчайших внутренних дефектов изделий высокой плотности монтажа;
- Широкий угол рентгеновского излучения позволяет повысить эффективность контроля объектов сложной геометрии;
- Высокая стабильность параметров рентгеновского излучения гарантирует воспроизводимость результатов измерений при непрерывной эксплуатации;
- Рабочее напряжение до 110 кВ обеспечивает эффективный контроль большинства современных электронных компонентов и многослойных электронных модулей;
- Возможность интеграции в автоматизированные системы рентгеновской инспекции позволяет использовать источник в составе высокопроизводительных производственных линий;
- Компактная интегрированная конструкция снижает затраты на проектирование OEM-решений промышленного рентгеновского оборудования.
Области применения:
- Производство микроэлектроники;
- Производство полупроводниковых компонентов;
- Автоматическая рентгеновская инспекция;
- Производство телекоммуникационного оборудования;
- Производство многослойных печатных плат высокой плотности монтажа;
- Производство силовой электроники;
- Научно-исследовательские центры;
- Лаборатории промышленного рентгеновского контроля;
- OEM-производство специализированных систем неразрушающего контроля;
- Производство высокотехнологичной электронной продукции.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
40–110 кВ |
|
Диапазон тока трубки |
10–300 мкА |
|
Максимальная мощность |
25 Вт |
|
Размер фокусного пятна |
5 мкм |
|
Материал выходного окна |
бериллий |
|
Материал анода |
вольфрам |
|
Угол рентгеновского излучения |
110° |
|
Минимальное расстояние |
9,5 мм |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
24 В |
|
Потребляемая мощность |
менее 120 Вт |
|
Масса |
около 11 кг |
|
Рабочая температура |
от +10 до +40 °C |
|
Температура хранения |
от 0 до +50 °С |
|
Допустимая влажность |
20–85 % RH |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Микрофокусные источники рентгеновского излучения MFocus с рабочим напряжением от 90 до 300 кВ и минимальным пространственным разрешением до 0,7 мкм. Линейка охватывает компактные герметичные модели для интеграции в автоматизированное оборудование и высокомощные источники с открытой рентгеновской трубкой для сложных измерительных комплексов.
