Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus11UIWJ-03 |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
24 В |
|
Потребляемая мощность
|
менее 120 Вт |
|
Вес
|
7 кг |
|
Рабочее расстояние
|
9,5 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Размер фокусного пятна
|
5 мкм |
|
Диапазон напряжения трубки
|
40–110 кВ |
|
Диапазон тока трубки
|
10–300 мкА |
|
Угол рентгеновского излучения
|
110° |

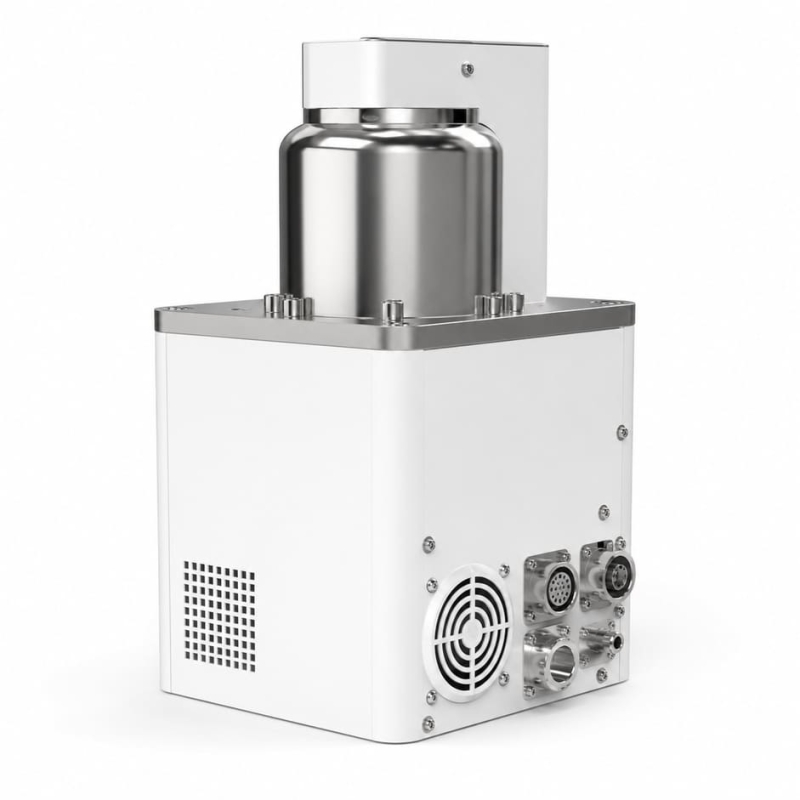

MFocus11UIWJ-03 представляет собой микрофокусный источник рентгеновского излучения промышленного класса, разработанный для интеграции в современные системы автоматической рентгеновской инспекции и неразрушающего контроля электронной продукции. Благодаря рабочему напряжению до 110 кВ и широкому углу рентгеновского излучения источник обеспечивает увеличение области контроля без потери качества получаемого изображения.
Модель сочетает высокую стабильность параметров излучения, компактную интегрированную конструкцию и минимальное пространственное разрешение до 7 мкм, что позволяет эффективно решать задачи контроля. Широкий угол рентгеновского излучения обеспечивает получение более информативных изображений при исследовании объектов с увеличенной площадью контроля.
Преимущества:
- Широкий угол рентгеновского излучения позволяет увеличить площадь контроля исследуемого изделия без снижения качества изображения;
- Минимальное пространственное разрешение до 7 мкм обеспечивает обнаружение скрытых дефектов электронных компонентов и печатных плат;
- Рабочее напряжение до 110 кВ обеспечивает эффективный контроль изделий средней плотности и сложной внутренней структуры;
- Компактная конструкция позволяет интегрировать источник в современные автоматизированные комплексы рентгеновской инспекции;
- Высокая стабильность параметров излучения гарантирует воспроизводимость результатов контроля при длительной эксплуатации;
- Поддерживается непрерывный режим работы в составе производственных линий контроля качества.
Области применения:
- Производство электронных компонентов;
- Производство многослойных печатных плат;
- Автоматическая рентгеновская инспекция;
- Производство телекоммуникационного оборудования;
- Производство промышленной электроники;
- Машиностроение;
- Производство OEM-систем неразрушающего контроля;
- Лаборатории промышленного рентгеновского контроля.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
40–110 кВ |
|
Диапазон тока трубки |
10–300 мкА |
|
Максимальная мощность |
25 Вт |
|
Размер фокусного пятна |
5 мкм |
|
Материал выходного окна |
бериллий |
|
Материал анода |
вольфрам |
|
Угол рентгеновского излучения |
110° |
|
Минимальное расстояние |
9,5 мм |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
24 В |
|
Потребляемая мощность |
менее 120 Вт |
|
Масса |
около 7 кг |
|
Рабочая температура |
от +10 до +40 °C |
|
Температура хранения |
от 0 до +50 °С |
|
Допустимая влажность |
20–85 % RH |
