Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
MFocus09UINJ-16 |
|
Типы изделий
|
трубки |
|
Интерфейс
|
RS-232C |
|
Напряжение питания
|
24 В |
|
Потребляемая мощность
|
менее 96 Вт |
|
Вес
|
9 кг |
|
Рабочее расстояние
|
9,5 мм |
|
Рабочая температура
|
10 - 40 °C |
|
Размер фокусного пятна
|
5 мкм |
|
Диапазон напряжения трубки
|
40–90 кВ |
|
Диапазон тока трубки
|
10–200 мкА |
|
Угол рентгеновского излучения
|
40° |

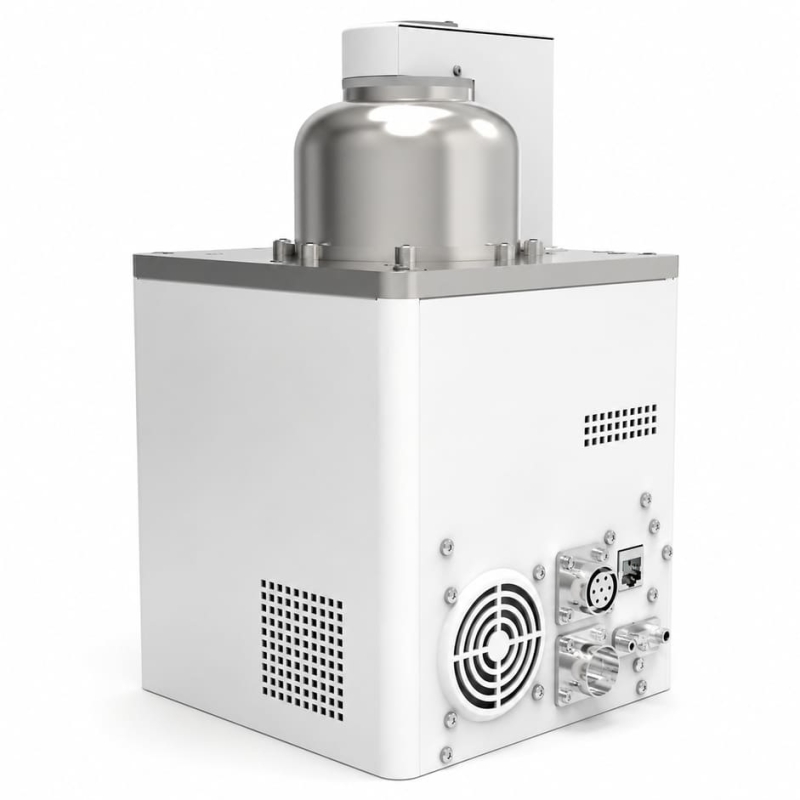

MFocus09UINJ-16 разработан для задач, где требуется максимальная детализация рентгеновского изображения. Благодаря размеру фокусного пятна до 5 мкм источник обеспечивает исключительное пространственное разрешение и позволяет обнаруживать мельчайшие внутренние дефекты электронных компонентов, недоступные для обычных рентгеновских систем.
Модель MFocus09UINJ-16 имеет узкий угол излучения, что позволяет формировать высококонтрастное изображение при исследовании объектов с высокой плотностью монтажа. Это делает источник особенно востребованным при производстве современной микроэлектроники, мобильных устройств, телекоммуникационного оборудования и силовой электроники.
Высокая стабильность излучения и цифровое управление позволяют использовать модель как в автоматических инспекционных комплексах, так и в лабораториях контроля качества, где предъявляются повышенные требования к точности измерений.
Преимущества:
- Размер фокусного пятна всего 5 мкм для получения изображений с высокой детализацией;
- Эффективный контроль скрытых дефектов BGA, CSP и Flip-Chip-компонентов;
- Высокая контрастность благодаря узкому углу излучения;
- Стабильная работа при длительной эксплуатации;
- Совместимость с автоматизированными системами контроля качества;
- Минимальные требования к техническому обслуживанию.
Области применения:
- Производство микроэлектроники;
- Контроль качества пайки;
- Производство полупроводников;
- Исследование новых материалов;
- Лаборатории контроля качества;
- Автоматические рентгеновские инспекционные системы.
Технические характеристики:
|
Параметры |
Значение |
|
Диапазон напряжения трубки |
40–90 кВ |
|
Диапазон тока трубки |
10–200 мкА |
|
Максимальная мощность |
8 Вт |
|
Размер фокусного пятна |
5 мкм |
|
Материал выходного окна |
бериллий |
|
Материал анода |
вольфрам |
|
Угол рентгеновского излучения |
40° |
|
Минимальное расстояние |
9,5 мм |
|
Интерфейс управления |
RS-232C |
|
Напряжение питания |
24 В |
|
Потребляемая мощность |
менее 96 Вт |
|
Масса |
около 9 кг |
|
Рабочая температура |
от +10 до +40 °C |
|
Допустимая влажность |
20–85 % RH |
