Описание

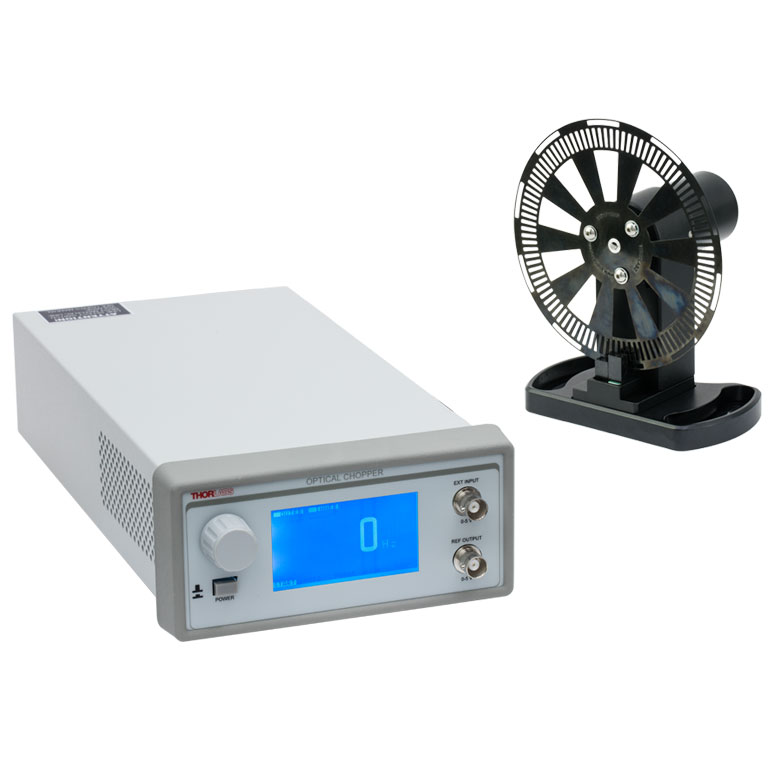

MC2000B — механический оптический модулятор для получения периодических световых импульсов из непрерывного пучка. Комплект объединяет электронный контроллер, приводную головку и прецизионный диск MC1F10HP. Прерывание происходит механически, поэтому прибор может работать с когерентными и некогерентными источниками, если размеры пучка и оптическая нагрузка соответствуют условиям безопасного применения.
Диск содержит 10 щелей во внутреннем ряду и 100 во внешнем. Частоты составляют 20–1000 Гц и 200–10000 Гц соответственно; отношение при одинаковых оборотах равно 1:10. Внешний ряд используется для более точного контроля вращения, что помогает стабилизировать низкочастотную модуляцию. Обозначение 36° относится к угловому периоду десятищелевого рисунка, а не к наклону диска.
Регулирование двигателя построено на фазовой автоподстройке частоты PLL. Внутренний кварцевый синтезатор задает опорную частоту, а внешний вход позволяет синхронизировать вращение с другим прибором. Поддерживаются гармонические и субгармонические режимы с множителем и делителем до 15, что полезно при согласовании нескольких источников опорного сигнала.
Контроллер оснащен графическим дисплеем, ручкой выбора параметров, входом внешней синхронизации и reference-выходом. USB-интерфейс позволяет управлять прибором с компьютера; пользовательские настройки сохраняются в энергонезависимой памяти. Выходную опору выбирают в соответствии с измерительной задачей, различая синтезированный сигнал и сигнал, связанный с реальным движением диска.
Версия MC2000B поставляется с сетевым кабелем для 120 В и заводской конфигурацией 115 В, 60 Гц. Это не означает универсального автоматического определения напряжения: прибор имеет внутренний выбор сетевого режима, который должен соответствовать подключению и предохранителю. Для работы от другой сети руководствуются штатной процедурой и требованиями квалификации, не ограничиваясь заменой кабеля.
В комплектацию включен двухметровый кабель между контроллером и головкой. Головку закрепляют на устойчивом основании, обеспечивая свободное вращение и отсутствие доступа к движущемуся диску. Перед обслуживанием отключают питание; при мощном оптическом источнике дополнительно учитывают отражения, нагрев перекрываемого участка и требования защиты глаз.
Характеристики
- Модель: MC2000B.
- Состав основных узлов: контроллер, приводная головка, диск MC1F10HP.
- Диск: 10 внутренних / 100 внешних щелей.
- Частоты штатного диска: 20–1000 Гц внутри; 200–10000 Гц снаружи.
- Угловой период внутреннего ряда: 36°; внешнего: 3,6°.
- Управление вращением: PLL; внутренняя кварцевая и внешняя опора.
- Внешний вход: TTL/CMOS; компьютерный интерфейс: USB.
- Гармонический множитель / делитель: до 15.
- Кабель головка — контроллер: 2 м.
- Сетевое исполнение поставки: кабель 120 В, конфигурация 115 В / 60 Гц.
Отрасли применения
- Синхронные оптические измерения: использование MC2000B с lock-in-усилителем для регистрации модулированного сигнала и подавления влияния постоянной фоновой засветки.
- Спектроскопия и фотоприемные стенды: исследование отклика образцов и детекторов при контролируемом прерывании света штатным двухрядным диском.
- Автоматизированные лаборатории: управление MC2000B по USB и согласование частоты с внешней опорой; совместимость приемной электроники и безопасность источника оценивают для конкретного эксперимента.
