Описание
Небольшая круглая плита предназначена для самостоятельных оптических модулей с дюймовым крепежом. Удвоенная плотность отверстий помогает разместить несколько опор в ограниченной зоне, а дисковая геометрия удобна для компактного окружения центрального компонента. Крепление к вращательной или иной опорной системе оценивают по фактическому чертежу, а не только по диаметру диска.

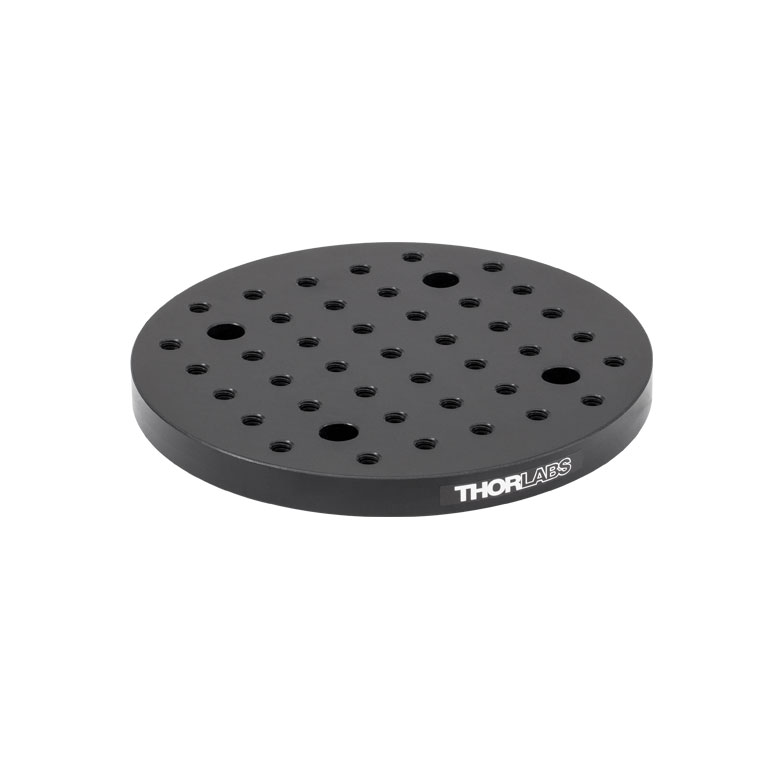

Модель MBR6 имеет размеры Ø6″ × 0,50″.
Небольшой диаметр требует особенно внимательно выбирать ориентацию держателей и выступающих рукояток. При переносе собранного модуля защищают оптику и не используют подключенные кабели как опору. После смены условий закрепления точную настройку проверяют повторно, даже если все винтовые соединения остались затянутыми.
Резьбовые позиции предназначены для фиксации оптомеханики, а не для непрерывного перемещения установленного объекта. Тонкую настройку и требуемую стабильность получают отдельными механизмами, контролируя поведение всей сборки.
При проектировании системы с MBR6 различают отверстия для крепления компонентов и способ установки самого основания.
В компактном круглом модуле особенно важно не создавать усилие на опоры при подключении волоконных разъемов. Место для рук и инструмента оставляют заранее, чтобы обслуживание не требовало каждый раз ослаблять крепление юстируемой оптики.
Характеристики
- Артикул: MBR6.
- Форма: круглая.
- Габариты: Ø6″ × 0,50″.
- Толщина: 12.7 мм.
- Материал: алюминий, немагнитный; черное анодирование.
- Резьба отверстий: 1/4″-20.
- Сетка: удвоенная плотность резьбовых позиций; точный рисунок — по чертежу.
- Конструкция MBR6: сплошная; встроенный изолятор вибраций не заявлен.
Отрасли применения
- Лабораторная оптика: сборка радиально организованных трактов на MBR6 с использованием совместимых стоек, держателей образца и приемных компонентов.
- Оптическое приборостроение: отработка расположения узлов на основании Ø6″ × 0,50″, проверка монтажных зазоров, доступности регулировок и совместимости крепежа 1/4″-20.
- Исследовательские и учебные установки: организация общей механической базы на MBR6; точность и стабильность проверяют для конечного стенда с учетом опор, массы оборудования и условий эксплуатации.
