Поставщик
|
Thorlabs |
|
Артикул
|
MBH1224 |
|
Ширина (мм)
|
300 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
300х600 |
|
Материал
|
алюминий |
|
Длина
|
600 |
|
Крепление
|
1/4"-20 |
Описание
Утолщенная алюминиевая плита предназначена для построения прямоугольных оптических подсистем, которым требуется более массивная монтажная база, чем стандартная полудюймовая панель. Ее вытянутые пропорции удобны для последовательного размещения источника, промежуточной оптики и приемного узла. Резьбовая поверхность позволяет использовать отдельные стойки и основания без изготовления индивидуальных посадочных мест под каждый компонент.

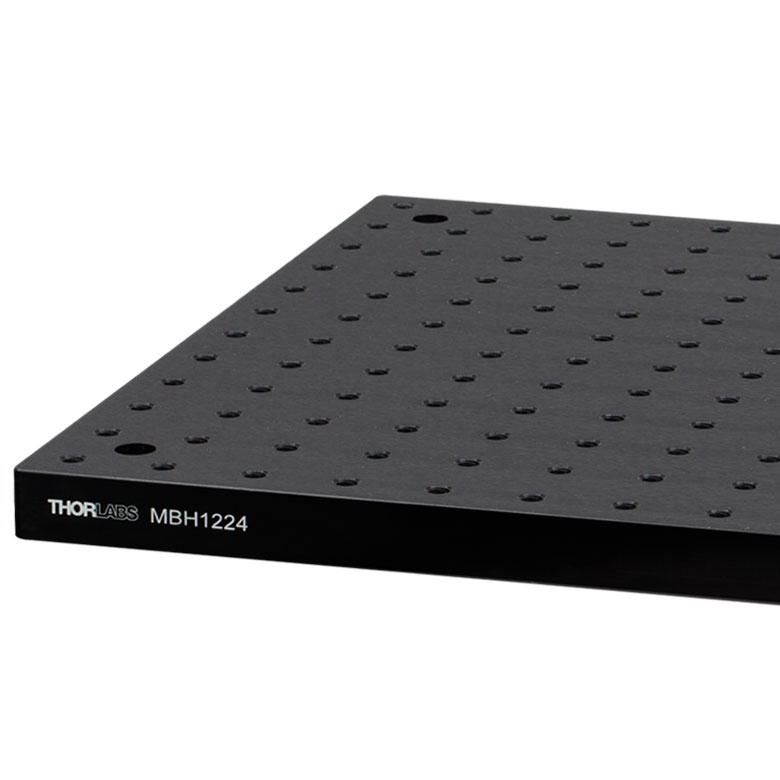

Модель MBH1224 имеет размеры 12″ × 24″ × 3/4″. Материал — немагнитный алюминий с черным анодированием; монтажные отверстия выполнены с резьбой 1/4″-20. Для этого исполнения предусмотрена стандартная прямоугольная сетка, шаг 1″ (25,4 мм). Толщина основания составляет 19.05 мм; ее учитывают при выборе крепежа и общей высоты собранного оптического узла.
При монтаже протяженного узла учитывают не только массу приборов, но и их вынос относительно опор. Более толстая плита не делает всю конструкцию абсолютно неподвижной: высокие стойки, натяжение кабелей и внешние колебания также влияют на оптическую геометрию. Для чувствительных опытов устойчивость проверяют в окончательной компоновке.
Дюймовая резьба 1/4″-20 не взаимозаменяема с M6. Плиту не следует описывать как виброизолированную платформу: она решает задачу монтажа, а подавление внешних колебаний обеспечивается подходящей опорной системой.
При проектировании системы с MBH1224 различают отверстия для крепления компонентов и способ установки самого основания. Геометрию сопряжения проверяют до закупки опор и крепежа, чтобы винты не мешали соседним частям конструкции. Паспортные размеры плиты не являются заявлением о точности позиционирования образца или соосности установленной оптики.
Характеристики
- Артикул: MBH1224.
- Форма: прямоугольная.
- Габариты: 12″ × 24″ × 3/4″.
- Толщина: 19.05 мм.
- Материал: алюминий, немагнитный; черное анодирование.
- Резьба отверстий: 1/4″-20.
- Сетка: стандартная прямоугольная сетка, шаг 1″ (25,4 мм).
- Конструкция MBH1224: сплошная; встроенный изолятор вибраций не заявлен.
Отрасли применения
- Лабораторная оптика: сборка последовательных и разветвленных трактов на MBH1224 с использованием совместимых стоек, держателей образца и приемных компонентов.
- Оптическое приборостроение: отработка расположения узлов на основании 12″ × 24″ × 3/4″, проверка монтажных зазоров, доступности регулировок и совместимости крепежа 1/4″-20.
- Исследовательские и учебные установки: организация общей механической базы на MBH1224; точность и стабильность проверяют для конечного стенда с учетом опор, массы оборудования и условий эксплуатации.
