Поставщик
|
Thorlabs |
|
Артикул
|
MB836 |
|
Ширина (мм)
|
200 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
200х900 |
|
Материал
|
алюминий |
|
Длина
|
900 |
|
Крепление
|
1/4"-20 |
Описание

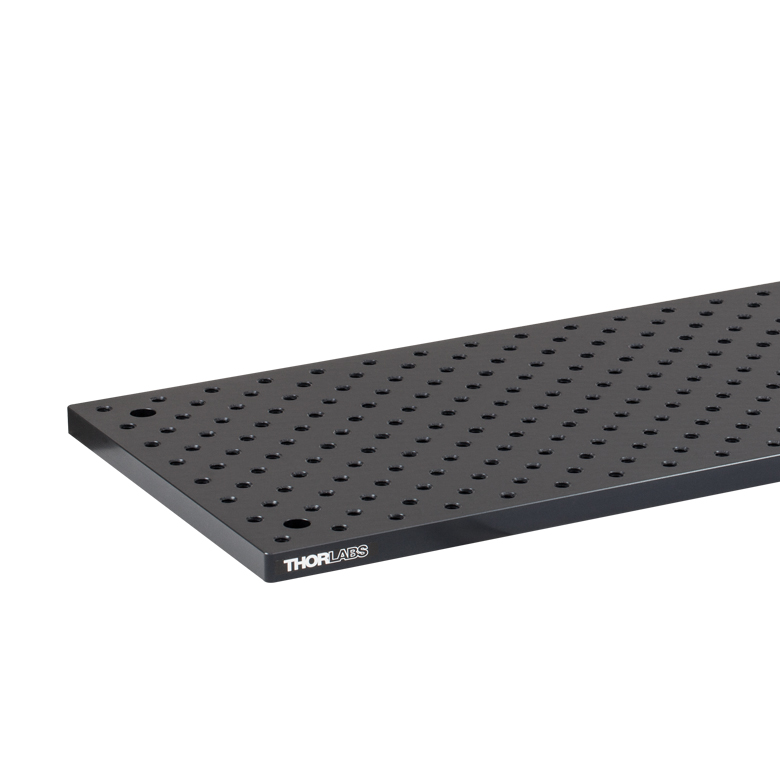

Удлиненная плита увеличенной ширины с плотной сеткой отверстий подходит для сборок, где требуется много вариантов закрепления опор. Формат позволяет сочетать линейное развитие пучка с боковым размещением вспомогательных компонентов. Удвоенная плотность особенно полезна при согласовании посадочных мест оборудования, которое неудобно расположить на редкой стандартной сетке.
MB836 имеет габариты 8″ × 36″ × 1/2″ и выполнена из сплошного алюминия с черным анодированным покрытием. Толщина основания составляет 12,7 мм.
Повышенная плотность отверстий помогает выбирать крепления ближе к требуемому месту, однако расчет монтажных зазоров все равно необходим. Удобство эксплуатации определяется также доступом к регуляторам и возможностью снять отдельный компонент без разборки всего тракта.
Для отверстий MB836 используют винты 1/4″-20 UNC с 20 витками на дюйм; крепеж M6 не подходит, несмотря на внешне близкий диаметр.
Большое число резьбовых позиций не характеризует точность координатной системы для измерений. Если требуется прецизионное перемещение, его обеспечивают отдельными столиками, а не перестановкой крепежа по отверстиям.
Характеристики
- Артикул: MB836.
- Габариты: 8″ × 36″ × 1/2″.
- Размеры рабочей поверхности в миллиметрах: 203.2 × 914.4 мм.
- Толщина: 12,7 мм; сплошная, не сотовая конструкция.
- Материал основания: алюминий, немагнитный.
- Поверхность: с черным анодированным покрытием.
- Резьбовые отверстия: 1/4″-20; дюймовое исполнение.
- Расположение отверстий: удвоенная плотность монтажных позиций; геометрию сетки уточняют по чертежу.
- Собственная виброизоляция MB836: не предусмотрена конструкцией монтажной плиты.
Отрасли применения
- Лабораторная фотоника: использование MB836 как общей базы для линейных сборок с боковыми вспомогательными элементами; совместимые держатели закрепляют винтами 1/4″-20, а оптическую настройку выполняют отдельными регулировочными механизмами.
- Оптическое приборостроение: отработка компоновки на поверхности 8 × 36 дюйма, выбор взаимного положения опор и проверка доступности обслуживания до изготовления специальной механической конструкции.
- Исследовательские и учебные стенды: монтаж оборудования на основании MB836 для экспериментов с распространением света, наблюдением образцов или регистрацией сигналов; соответствие требованиям точности подтверждают для собранной системы.
