Матричная камера TTS46MGV-5M

Описание

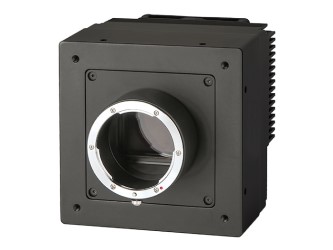

Матричная камера TTS46MGV-5M от компании I-Tek представляет собой высокопроизводительную промышленную камеру с разрешением 46 мегапикселей, предназначенную для самых требовательных задач машинного зрения, где необходима исключительная детализация изображения. Камера оснащена КМОП-сенсором с прогрессивной развёрткой (Rolling Shutter) и активной областью 22,91 мм, что обеспечивает разрешение 8192 x 5556 пикселей при размере пикселя 2,315 x 2,315 мкм. Такое сочетание позволяет получать изображения сверхвысокого разрешения, пригодные для точных измерений и обнаружения мельчайших дефектов.

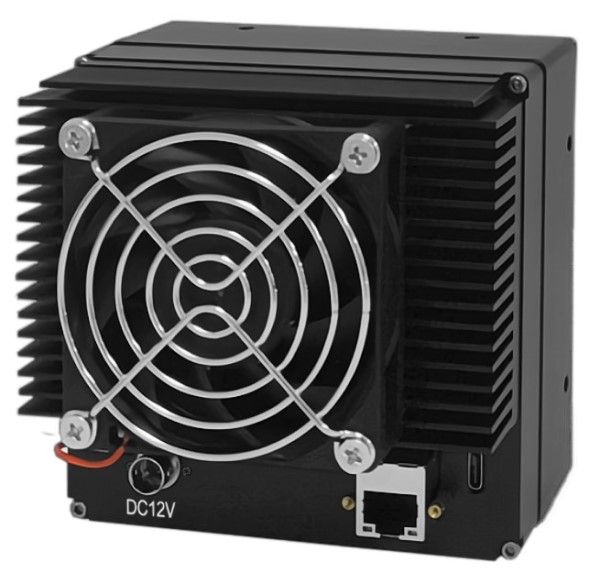

Ключевой особенностью модели является встроенная система термоэлектрического охлаждения (TEC), которая понижает температуру сенсора относительно окружающей среды на 20 °C. Это значительно снижает уровень темнового шума и позволяет использовать длительные экспозиции (от 1406 мкс до 10 с) без потери качества, что критически важно для флуоресцентной микроскопии, астрономических наблюдений и других приложений со слабым сигналом. Камера поддерживает режим SAccel™, повышающий частоту кадров до 5 fps, а также функцию цифрового и аналогового усиления.

Характеристики

• Модель: TTS46MGV-5M
• Производитель: I-Tek
• Тип сенсора: Rolling Shutter CMOS
• Разрешение: 8192 x 5556 (46 Мп)
• Размер пикселя: 2,315 x 2,315 мкм
• Оптический размер: 22,91 мм
• Максимальная частота кадров: 2,5 fps (5 fps с SAccel™)
• Глубина цвета: 8 бит
• Динамический диапазон: ≥53,5 дБ
• Интерфейс: GigE Vision
• Крепление объектива: F-Mount
• Охлаждение: TEC (ниже окружающей среды на 20 °C) / вентилятор
• Питание: DC 12 В ±10%, 4,5 А
• Потребляемая мощность: 35,5 Вт (TEC вкл.), 10,8 Вт (TEC выкл.)
• Размеры: 111,0 x 111,0 x 124,3 мм
• Вес: 1459,3 г
• Рабочая температура: 0…+55 °C

Отрасли применения

Камера TTS46MGV-5M применяется в системах автоматизированной оптической инспекции (AOI) для контроля качества полупроводниковых пластин, печатных плат и дисплеев, где требуется обнаружение дефектов микронного размера. В биомедицинских исследованиях она используется для флуоресцентной микроскопии, визуализации клеточных структур и анализа тканей, где охлаждение сенсора обеспечивает низкий шум при длительных экспозициях. В астрономии камера может применяться для съёмки слабых объектов. Также она востребована в метрологии, 3D-сканировании и системах дистанционного зондирования.

Матричные камеры I-Tek предлагают полный модельный ряд с разрешением от 0.3 мегапикселя до 1.359 миллиарда пикселей. Камеры поддерживают как черно-белые, так и цветные версии, с максимальной частотой кадров до 4000 к/с.
