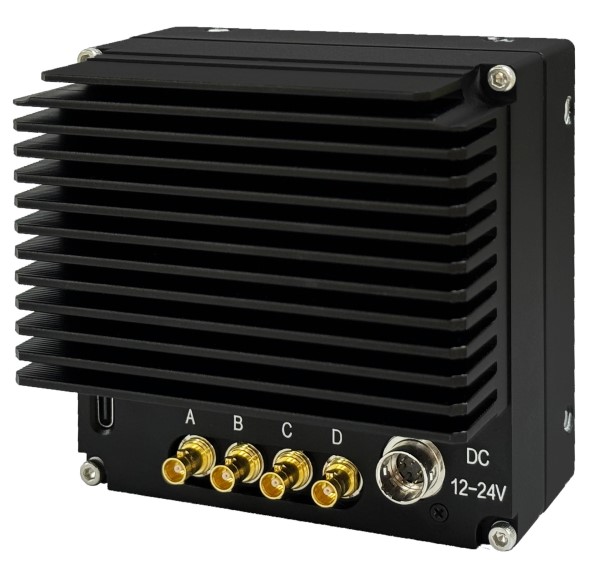

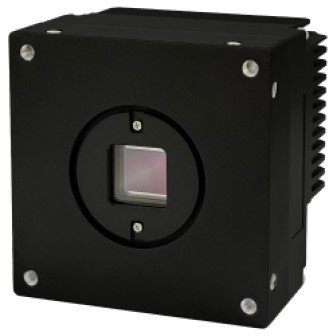

Матричная камера TS25MCXP10-146M/C

Описание

TS25MCXP10-146M/C — это высокоскоростная матричная камера промышленного класса, разработанная компанией ITEK для задач машинного зрения, требующих исключительной детализации и производительности в реальном времени. Камера оснащена 25-мегапиксельным глобальным CMOS-сенсором GMAX0505 с разрешением 5120 x 5120 пикселей и размером пикселя 2,5 x 2,5 мкм. Оптический размер сенсора составляет 18,10 мм, что соответствует формату 1,1 дюйма. Модель выпускается в двух исполнениях: монохромном (TS25MCXP10-146M) и цветном (TS25MCXP10-146C).

Ключевая особенность камеры — чрезвычайно высокая скорость считывания. Максимальная частота кадров достигает 146,84 кадра в секунду при 8-битной глубине цвета и 118,19 кадра в секунду при 10-битной глубине. Столь высокие показатели достигаются за счёт использования интерфейса CoaXPress (CXP) с пропускной способностью до 3872 МБ/с. Камера поддерживает 8- и 10-битные режимы вывода данных, обеспечивая динамический диапазон не менее 56,2 дБ.

Конструкция камеры ориентирована на интеграцию в ответственные промышленные системы. Корпус выполнен в компактном форм-факторе размером 80,0 x 80,0 x 62,9 мм и весит 632,6 г. Камера работает в диапазоне температур от 0 до 55 °C и выдерживает хранение при температурах от -20 до 75 °C. Энергопотребление составляет 11,7 Вт при питании от внешнего источника DC 12–24 В или 11,8 Вт при питании через интерфейс PoCXP.

Для синхронизации с внешним оборудованием предусмотрены различные режимы запуска: свободный запуск, внешний триггер и внешняя широтно-импульсная модуляция. Управление экспозицией осуществляется как программно, так и с помощью широтно-импульсной модуляции. Время экспозиции регулируется в широком диапазоне от 3 микросекунд до 60 секунд с шагом в 1 микросекунду, что позволяет адаптироваться к объектам с drastically разной яркостью. Предусмотрены аналоговое (1x, 1.5x, 2x, 2.5x) и цифровое (от 0.1x до 8.0x) усиление сигнала. Камера совместима с объективами с креплениями M42, M58 и C-Mount.

Характеристики

• Модель: TS25MCXP10-146M (монохром) / TS25MCXP10-146C (цвет)
• Тип сенсора: Global Shutter CMOS (GMAX0505)
• Разрешение: 5120 x 5120 пикселей (25 Мп)
• Размер пикселя: 2,5 x 2,5 мкм
• Оптический размер: 18,10 мм
• Максимальная частота кадров: 146,84 fps @ 8 бит; 118,19 fps @ 10 бит
• Глубина цвета: 8/10 бит
• Динамический диапазон: ≥56,2 дБ
• Интерфейс данных: CoaXPress10 (CXP10), до 3872 МБ/с
• Крепление объектива: M42 x 1 / M58 x 0.75 / C-Mount
• Время экспозиции: от 3 мкс до 60 с (шаг 1 мкс)
• Усиление: аналоговое 1/1.5/2/2.5x; цифровое 0.1–8.0x
• Режимы триггера: свободный запуск / внешний триггер / внешний ШИМ
• Питание: DC 12–24 В (±10%) 2.0 А или PoCXP
• Потребляемая мощность: 11,7 Вт (DC) / 11,8 Вт (PoCXP)
• Размеры: 80,0 x 80,0 x 62,9 мм (без учёта крепления объектива)
• Вес: 632,6 г
• Рабочая температура: 0…55 °C
• Температура хранения: -20…75 °C

Отрасли применения

Благодаря сочетанию высокого разрешения и высокой скорости съёмки, камера TS25MCXP10-146M/C востребована в системах автоматизированной оптической инспекции (AOI) для контроля качества печатных плат, полупроводниковых пластин и электронных компонентов. В производстве электроники она используется для обнаружения дефектов микросхем, паяных соединений и поверхностного монтажа на конвейерных линиях.

В системах машинного зрения камера применяется для высокоскоростного контроля размеров, положения и геометрии деталей, а также для сортировки продукции на производственных линиях. Высокая частота кадров позволяет фиксировать быстродвижущиеся объекты без смазывания изображения, что критично для роботизированных комплексов и систем захвата движения.

В научных исследованиях и метрологии камера используется для задач, требующих одновременного высокого пространственного разрешения и временного разрешения, например в экспериментах по динамике жидкостей, вибрационному анализу и изучению быстропротекающих процессов. Камера также находит применение в системах бесконтактных измерений, 3D-сканировании и фотограмметрии, где важна точность и детализация.

В промышленной автоматизации и робототехнике устройство интегрируется в системы технического зрения для навигации, позиционирования и контроля качества в реальном времени. Благодаря промышленному исполнению и надёжности камера подходит для круглосуточной эксплуатации в условиях производственных помещений.

Матричные камеры I-Tek предлагают полный модельный ряд с разрешением от 0.3 мегапикселя до 1.359 миллиарда пикселей. Камеры поддерживают как черно-белые, так и цветные версии, с максимальной частотой кадров до 4000 к/с.
