Поставщик
|
I-Tek |
|
Тип сенсора
|
CMOS, глобальный затвор |
|
Частота кадров
|
10,2 кГц при 2Tap, 20,4 кГц при 4Tap, 40,8 кГц при 8Tap, 51,0 кГц при 10Tap |
|
Тип матрицы
|
монохромная |
|
Размер пикселя
|
3.5 мкм * 3.5 мкм |
|
Динамический диапазон (тип.)
|
≥65.7 дБ |
|
Интерфейс
|
Camera Link |
|
Габаритные размеры
|
76 мм (Ш) x 76 мм (В) x 54.61 мм (Г) |
|
Разрешение
|
16384x1 |
|
Рабочая температура
|
0-55 ℃ |
Описание

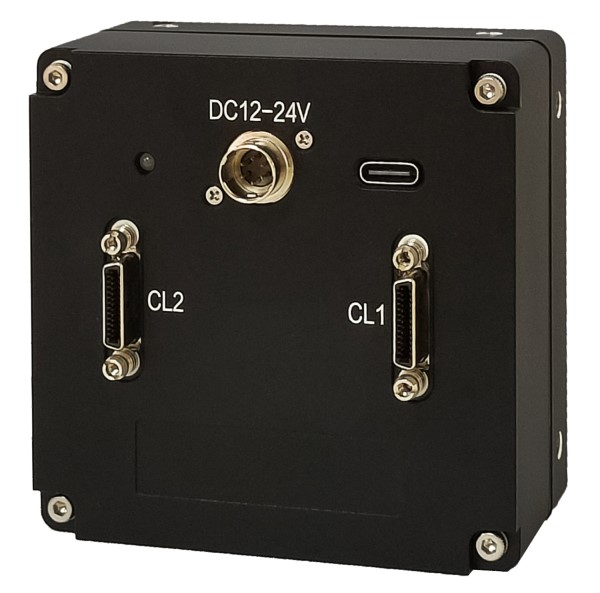

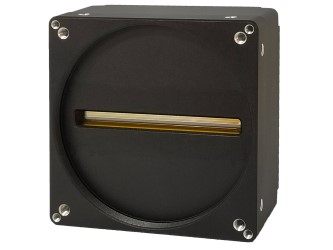

Линейная сканирующая камера PN16KCL-51KM представляет собой специализированное устройство машинного зрения на основе линейного (line-scan) сенсора с разрешением порядка 16000 пикселей в строке, что кардинально отличает её от матричных камер: изображение формируется построчно по мере движения объекта или самой камеры относительно сцены, а полное двумерное изображение получается путём последовательной сшивки множества отдельных строк. Такой принцип построчного сканирования обеспечивает чрезвычайно высокое разрешение по одной из осей и позволяет контролировать протяжённые объекты неограниченной длины — рулонные материалы, ленты, полотна и конвейерные потоки — без ограничений, свойственных кадровым сенсорам фиксированного размера. Интерфейс передачи данных Camera Link, на что указывает обозначение CL в названии модели, обеспечивает высокую скорость и надёжность передачи большого объёма пиксельной информации от сенсора к системе обработки изображений в реальном времени, что критично при высоких скоростях движения контролируемого материала. Подобные камеры комплектуются высококачественной телецентрической или обычной оптикой с равномерным разрешением по всей длине сенсора, что также роднит их с прецизионными оптическими компонентами, применяемыми в системах промышленного контроля.
Характеристики
- Тип: линейная сканирующая (line-scan) камера
- Модель: PN16KCL-51KM
- Разрешение сенсора: около 16000 пикселей в линии
- Интерфейс передачи данных: Camera Link
- Принцип формирования изображения: построчное сканирование движущегося объекта
Отрасли применения
Линейные сканирующие камеры такого класса применяются в системах контроля качества рулонных и листовых материалов — бумаги, плёнки, текстиля, металлопроката, а также в полупроводниковой промышленности при инспекции пластин и печатных плат. Их используют в высокоскоростных производственных линиях, в системах сортировки и в машинном зрении для непрерывного мониторинга протяжённых объектов, где важна высокая построчная детализация изображения при значительной скорости движения контролируемого материала.
Особенности:
- Высокая чувствительность;
- Низкий уровень шума;
- Коррекция плоского поля;
- Пространственная корректировка;
- ROI;
- Усиление.
