Описание

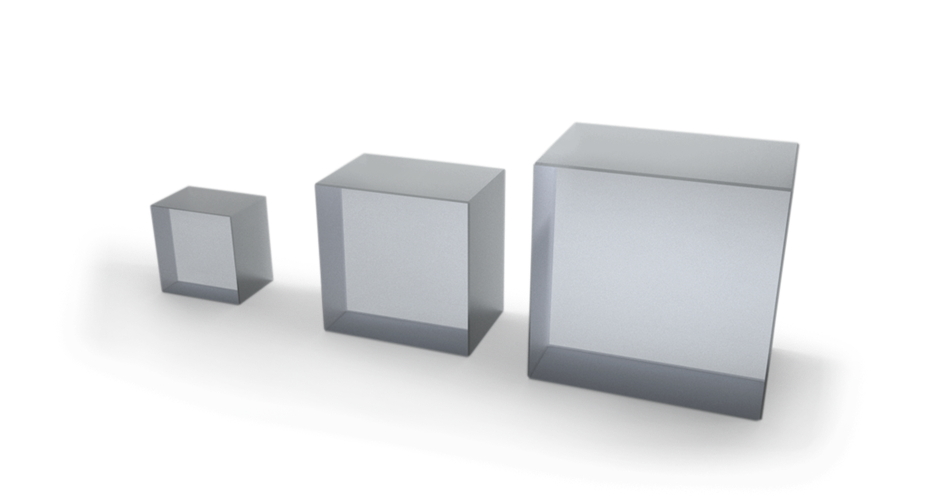

Кристалл KTP (титанил-фосфат калия, KTiOPO₄) размером 5x5x5 мм от Optogama (артикул 7189) представляет собой нелинейно-оптический материал, предназначенный для генерации второй гармоники (ГВГ) излучения Nd:YAG-лазеров. Кристалл имеет размеры 5 x 5 мм в поперечном сечении и длину 5 мм. Он вырезан под углами θ = 90° и φ = 23,5° для обеспечения фазового синхронизма второго типа при преобразовании излучения с длиной волны 1064 нм в 532 нм. На обе грани нанесено просветляющее покрытие AR/AR с остаточным отражением менее 0,25% на длинах волн 532 нм и 1064 нм. Кристалл обладает высокой лучевой стойкостью (порог повреждения >500 МВт/см²) и прозрачен в диапазоне от 350 нм до 4,5 мкм. Он поставляется в полированном виде с качеством поверхности 10-5.
Характеристики
- Материал: KTP (титанил-фосфат калия, KTiOPO₄)
- Размер: 5 x 5 мм
- Длина: 5 мм
- Углы: θ = 90°, φ = 23,5°
- Покрытие: AR/AR (R < 0,25%) @ 532 нм и 1064 нм
- Прозрачность: 350 нм – 4,5 мкм
- Качество поверхности: 10-5
- Порог лазерного повреждения: >500 МВт/см²
- Производитель: Optogama
Отрасли применения
Кристалл KTP 7189 используется для генерации второй гармоники (преобразование 1064 нм в 532 нм) в лазерных системах на основе Nd:YAG. Он применяется в лазерных системах для получения зелёного излучения, используемого в спектроскопии, микроскопии и обработке материалов. В научных исследованиях кристалл востребован в экспериментах по нелинейной оптике и квантовой электронике. Промышленные применения включают лазерную маркировку, резку и медицинские лазеры.
Описание
Преимущества кристаллов титанил фосфата калия (KTiOPO4, KTP) включают высокую нелинейность, отличную механическую стабильность, хорошее оптическое качество и диапазон прозрачности от 350 нм до 4.5 мкм. Эти отличия определяют широкий диапазон применений кристаллов KTP как нелинейной среды. Данные кристаллы идеальное решение для удвоения частоты неодимовых лазеров, особенно для низких и средних мощностей, возможно исполнение для вне- и внутрирезонаторного использования. Кристаллы KTP возможно использовать как нелинейную среду для параметрических генераторов в ИК-диапазоне до 4 мкм, а также для накачки нелинейных кристаллов параметрических генераторов в среднем ИК, например, ZGP. Данные кристаллы KTP подвержены фотохромному повреждению (возникновение серых треков), которое вызывает ухудшение эффективности нелинейного преобразования. В качестве решения предлагаются (HGTR) KTP кристаллы, у которых значительно улучшено сопротивление фотохромным повреждениям и общая эффективность. Кристаллы HGTR KTP расширяют диапазон применений KTP как нелинейной среды для высокомощных систем.
|
Особенности: - Высокая нелинейность; - Негигроскопичный; - Отличная механическая стабильность; - Широкая полоса прозрачности от 350 нм до 4.5 мкм; - Широкий диапазон рабочих углов и температур; - Широкий диапазон некритичного фазового синхронизма I и II. |
Применения: - Низкие и средние мощности удвоения частоты неодимовых лазеров; - Оптические параметрические генераторы на KTP и ZGP OPO для генерации в среднем ИК. |
Свойства KTP кристаллов
|
Параметры |
Значения |
|---|---|
|
Химическая формула |
KTiOPO4 |
|
Структура кристалла |
Ромбическая, мм2 |
|
Параметры решетки |
a = 12.814 Å, b = 6.404 Å, c = 10.616 Å |
|
Оптическая симметрия |
Двуосный положительный кристалл (2VZ = 37.4° при 0.5461 мкм) |
|
Плотность |
2.945 г/см3 |
|
Твердость по Моосу |
5 |
|
Диапазон прозрачности |
350 нм – 4.5 мкм |
|
Уравнение дисперсии (в формуле λ в мкм) |
nX2 = 3.0067 + 0.0395/(λ2 - 0.04251) - 0.01247 λ2;
|
|
Показатели преломления (1064 нм) |
nX = 1.7404; nY = 1.7479; nZ = 1.8296 при 1064 нм |
Спецификация на KTP кристаллы
|
Параметры |
Значения |
|---|---|
|
Точность ориентации |
<30 угловых минут |
|
Чистая апертура |
>90% |
|
Допуск на поперечные размеры |
+0/-0.1 мм |
|
Параллелизм |
<20 угловых секунд |
|
Перпендикулярность |
<5 угловых минут |
|
Фаски |
<0.1 мм на 45˚ |
|
Качество поверхностей |
10-5 S-D |
|
Искажения волнового фронта |
<λ/8 @ 632.8 нм |
|
Покрытия |
AR (R<0.25%) @ 532+1064 нм (на рабочих поверхностях) |
|
Порог повреждений |
>500 МВт/см2 (1064 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
