В камерах QHY21, QHY22 и QHY23 от QHYCCD используются высокочувствительные сенсоры Sony EXview HAD CCD II, ICX674, ICX694 и ICX814, соответственно. Эти датчики имеют очень высокую квантовую эффективность (около 80%) и очень низкий тепловой шум. Двухступенчатая технология термоэлектрического охлаждения QHYCCD снижает температуру датчика до 45 °C ниже температуры окружающей среды для исключительно низкого темнового тока. По сравнению с конкурирующими моделями камеры QHY обеспечивают дополнительное охлаждение от -10°C до -15°C, что обеспечивает очень низкий уровень шума и равномерный фон даже в жаркие летние месяцы.
Шум считывания этих камер также подчеркивает их производительность. Типичный шум считывания составляет около 5 электронов. Низкий уровень шума при чтении очень важен, если вы хотите захватывать слабые объекты глубокого неба или когда используете узкополосные фильтры. Меньше шума при считывания также означает, что вы можете получить лучшее изображение, когда вы сложите несколько кадров. Эти датчики Sony имеют относительно небольшие пиксели для высокого разрешения. Использование подходящего оптического телескопа приводит к ярко выраженным деталям, как показывают примеры изображений.
Камеры QHY21, 22 и 23 от QHYCCD обеспечивают полный контроль влажности, в том числе герметичную ПЗС-камеру с силиконовой гелевой трубкой и оптический нагреватель CCD-камеры. Механически, QHY21, 22 и 23 надежно собраны и имеют крепления для USB / кабель питания. Благодаря этому USB-кабель и кабель питания будут надежно прикреплены к камере, обеспечивая постоянный электрический контакт.
Особенности камер QHY21 / QHY22 / QHY23:
- В комплект входит фиксированный зажим для USB-кабеля и кабеля питания. Даже если экваториальное крепление вращается на высокой скорости, вы не потеряете USB и шнур питания. Меры против росы включают герметичную камеру CCD с соединителем трубки осушителя и нагреватель окна камеры CCD.
- Электронный затвор делает быстрые экспозиции возможные с точным временем выдержки.
- Самоблокирующийся кабель колеса для светофильтров является безопасным и надежным.
- Камера обладает глубокой охлаждающей способностью, обычно ниже 45 градусов по Цельсию.
Технические параметры астрономических камер QHY21 / QHY22 / QHY23 от QHYCCD:
|
Параметр |
Значение | ||
|
Наименование модели |
QHY21 |
QHY22 |
QHY23 |
|
ПЗС сенсор |
ICX674 |
ICX694 |
ICX814 |
|
Размер пикселя |
4.5 мкм * 4.5 мкм |
4.5 мкм * 4.5 мкм |
3.69 мкм * 3.69 мкм |
|
Разрешение |
1940*1460 |
2758*2208 |
3388*2712 |
|
Количество эффективных пикселей |
2.8 Мп |
6.1 Мп |
9.2 Мп |
|
Эффективная область изображения |
8.73 мм * 6.57 мм |
13.79 мм * 9.93 мм |
12.5 мм * 10.07 мм |
|
Разрядность АЦП |
16 бит |
16 бит |
16 бит |
|
Полная глубина электронной ямы |
15-20 ke |
15-20 ke |
15-20 ke |
|
Шум считывания |
4-5e |
4-5e |
4-5e |
|

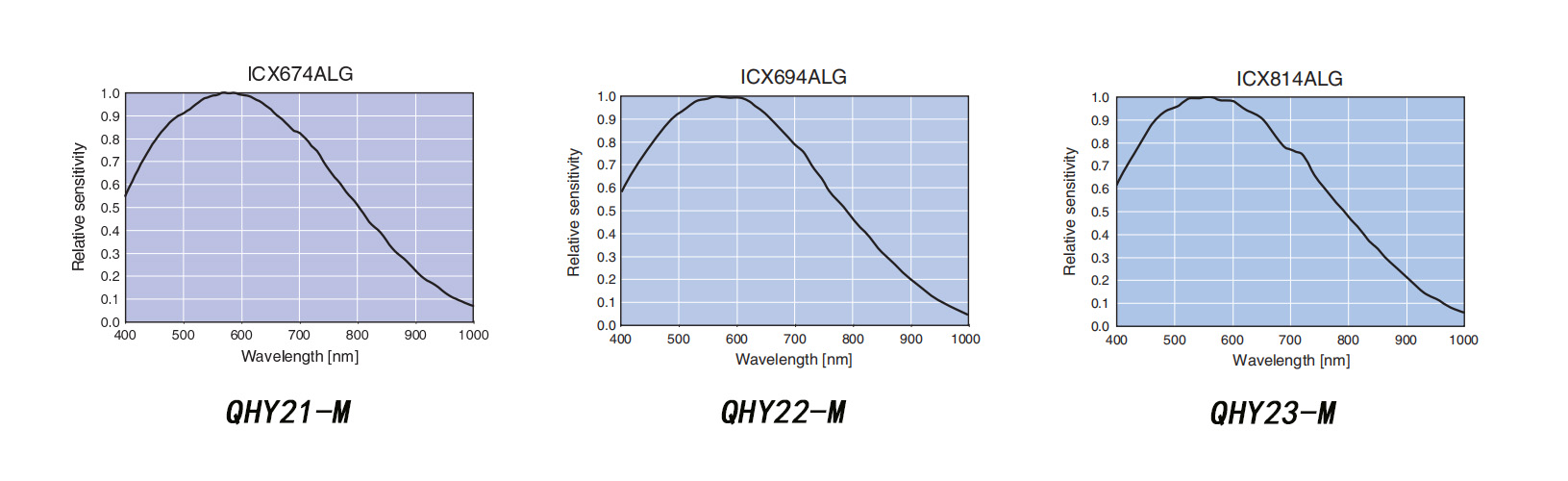

Квантовая эффективность |
79% |
79% |
79% |
|
Монохромная версия |
QHY21-M |
QHY22-M |
QHY23-M |
|
Заднее фокусное расстояние |
17 мм (± 0,5) |
17 мм (± 0,5) |
17 мм (± 0,5) |
|
Цветность |
Только Ч/б | ||
|
Система охлаждения |
Двухстадийное Пельтье охлаждение (45 C ниже окружающей температуры) | ||
|
Нагреватель против росы |
Есть | ||
|
Интерфейс камеры |
M42 / 0,75 внутренняя резьба | ||
|
Шкала выбора цветов |
4PIN QHYCFW SOCKET | ||
|
Управляющий порт |
6PIN RJ11 | ||
|
Вес |
516 г |
516 г |
516 г |
|
Поставщик
|
QHYCCD |
|
Тип сенсора
|
ПЗС (CCD) |
|
Разрешение
|
1940х1460 |
