Поставщик
|
ToupTek Photonics |
|
Артикул
|
IUA20000KPA |
|
Тип камеры
|
промышленные |
|
Вид камеры (корпус)
|
корпусная |
|
Спектральный диапазон камер
|
видимый диапазон |
|
Применение камеры
|
микроскопия |
|
Режим сканирования
|
прогрессивная |
|
Тип датчика
|
Sony IMX183 / Sony IMX183CQ |
|
Разрешение, Мп
|
20MP (5440×3684) |
|
Частота кадров (макс.)
|
19.0 fps@5440×3684; 48.8 fps@2736×1824; 59.4 fps@1824×1216 |
|
Тип затвора
|
Rolling shutter |
|
Тип матрицы
|
цветная |
|
Размер пикселя
|
2.4 µm × 2.4 µm |
|
Размер сенсора
|
13.06mm × 8.84mm |
|
Диагональ
|
1" (15.77 mm) |
|
Динамический диапазон (тип.)
|
72 dB |
|
Глубина цвета
|
8/12-bit |
|
Чувствительность
|
462 mV |
|
Интерфейс
|
USB3.0 (USB3.1 GEN1) |
|
GPIO
|
1 optically isolated input, 1 optically isolated output, 2 non-isolated input/output |
|
Крепление объектива
|
C-mount |
|
Масса
|
214g |
|
Источники питания
|
USB3.0 interface power / DC12V power |
|
Рабочая температура / Влажность
|
-10 °C ~ +50 °C / 20%~80% non-condensing |
|
ОС
|
Windows 32-bit/Windows RT/Linux/macOS/Android; x86/x64/ARM HF/ARM EL/ARM64 |
|
Сертификация
|
CE, FCC |
Описание продукта
20-мегапиксельная цветная камера со скользящим затвором (IMX183, 1"), пиксели 2,4 мкм, передача данных через USB 3.0, обеспечение нескольких режимов разрешения/частоты кадров; подходит для высокоразрешающей съемки, сшивания микроскопических изображений и общей съемки в видимом мире.
Основные характеристики
- Сенсор: IMX183 (цветной, RS) 20 Мп
- Пиксели/формат: 2,4 мкм, 1" C-mount
- Частота кадров: 19,0 fps@5440×3684, до 59,4 fps@1824×1216
- Интерфейс: USB3.0 (Gen1); глубина 8/12
- Ввод/вывод: Оптически битовый изолированный триггер/вывод + GPIO, поддержка синхронизации периферийных цветов устройств
- Функции/экосистема: ROI, цифровое биннинг, управление полосой пропускания/частотой кадров; ToupView и SDK
IUA20000KPA представляет собой передовую промышленную платформу-камеру, разработанную для сложных приложений, требующих исключительной спектральной универсальности и высокопроизводительных возможностей изображения. Благодаря высокопроизводительному датчику изображения Sony IMX183CQK эта платформа обеспечивает комплексные решения для изображений в расширенном спектральном виде от видимого до ультрафиолетового и ближнего инфракрасного излучения.
Расширенные возможности спектральной визуализации
Серия IUA устанавливает новые стандарты спектральной универсальности благодаря передовым сенсорным технологиям, которые расширяют возможности получения изображений для традиционных технологий видимого света.
Архитектура с развитием 20 Мп (5440 3684) в соединении с пикселями размером 2,4 мкм в формате сенсора 13,06 мм 8,84 мм Обеспечивает исключительную производительность в ультрафиолетовом, внешнем и ближнем инфракрасном диапазонах. Эта возможность позволяет решить специализированные задачи, включая флуоресценцию, анализ материалов и научные исследования, где стандартная визуализация в существующем свете не может дать адекватную спектральную информацию.Реализация технологии «скользящего затвора» обеспечивает энергетический временной контроль, определение для спектральной визуализации, где точность синхронизации напрямую влияет на надежность измерений.
условиях, сохраняя при этом стабильные характеристики производительности.Расширенные возможности подключения и производительности
Улучшение архитектуры с двумя интерфейсами, включающая подключение USB 3.0 (USB 3.1 GEN1), обеспечивает беспрецедентную гибкость развертывания для различных системных требований. Этот комплексный подход обеспечивает максимальную частоту кадров 19,0 кадров в секунду при 5440 Гц и 48,8 кадров в секунду при 2736 Гц и 59,4 кадров в секунду при 1824 Гц и 1216 Гц, что обеспечивает поддержку компактных установок USB, а также широкомасштабное развертывание Gigabit Ethernet в среднем масштабе промышленного масштаба.
Улучшенный интерфейс обеспечивает стабильную передачу данных независимо от спектральной конфигурации или требований к изображению.Профессиональные возможности обработки изображений включают 8/12-битную обработку изменения цвета с динамическим диапазоном, превышающую 72 дБ. Эти параметры определяют особенную спектральную точность и контрастность, необходимые для приложений, требующих точной цветовой церкви и спектрального анализа различных материалов и условий освещения.
Научная и промышленная интеграция
Оптимизированные характеристики чувствительности 462 мВ обеспечивают надежную работу в сложных спектральных условиях, типичных как для научных исследований, так и для промышленного применения. Эта возможность обеспечивает стабильное качество изображения независимо от того, используется ли платформа в контролируемых лабораторных условиях или в условиях переменного производства, где спектральные характеристики могут значительно меняться.
Стандартный интерфейс C-mount обеспечивает универсальную совместимость, как с промышленными линзовыми линиями, так и со специализированной научной оптикой.
Дополнительные адаптеры реле 0,5″/0,63″/1″ позволяют интегрировать систему с несколькими характерными и специфическими оптическими признаками, поддерживающими требования к Визуализации в ультрафиолетовом и ближнем инфракрасном пространстве, сохраняя при этом оптимальные рабочие характеристики.Компактные конструкции и поддержка разработки

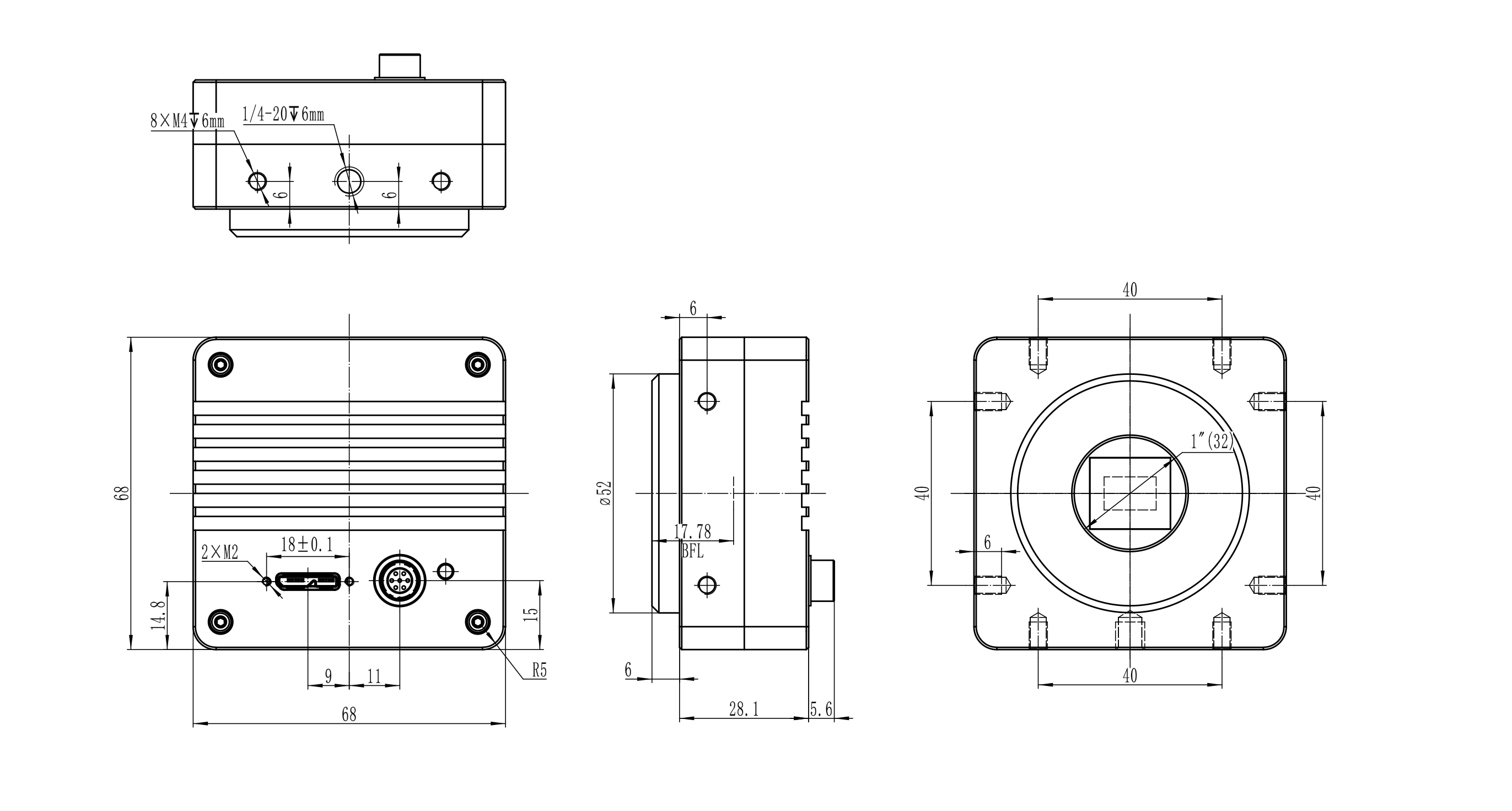

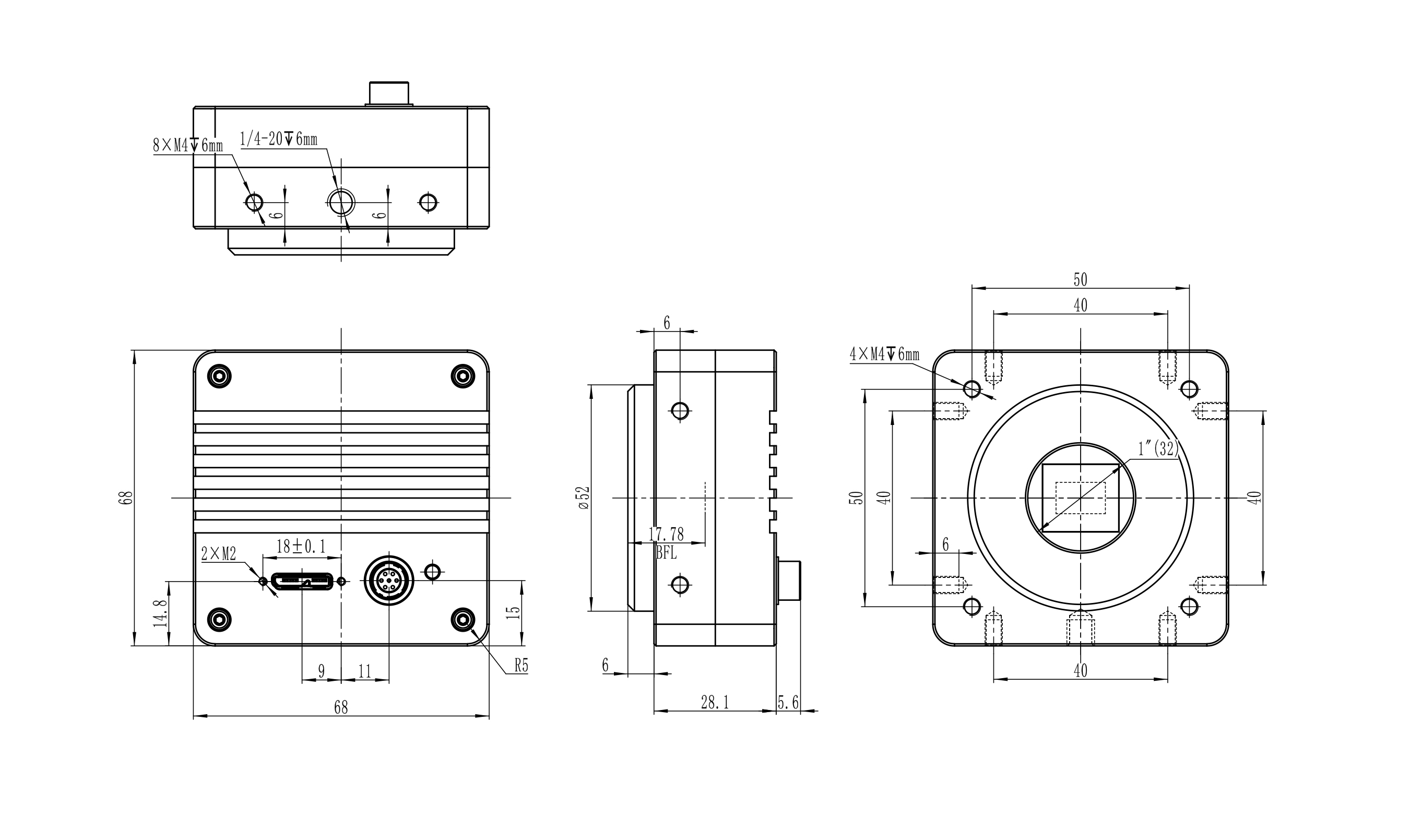

Компактные механические конструкции размером 68 мм ″ 68 мм ″ 28,1 мм и мощностные системы 214 г решают проблемы ограниченного пространства как в лабораторных, так и в промышленных условиях, сохраняя при этом качественную спектральную визуализацию на профессиональном уровне.
Архитектура питание через интерфейс USB 3.0/DC 12 В умеренные требования к установке и системам снижения сложности в приложениях многоспектральной визуализации.Комплексная поддержка разработки программного обеспечения включает совместимость с профессиональным SDK для средних разработок C/C++, C#, Python, DirectShow, GenICam и 32-битных операционных систем Windows/Windows RT/Linux/macOS/Android; x86/x64/ARM HF/ARM EL/ARM64.
Эта широкая совместимость обеспечивает адаптивную интеграцию с параллельной инфраструктурой автоматизации, а также позволяет разрабатывать пользовательские приложения, использующие уникальные спектральные возможности для специализированных исследовательских и промышленных задач.Основные характеристики производительности
Разрешение
20 МП (5440 3684)
Частота кадров
До 19,0 кадров в секунду при 5440 3684; 48,8 кадров в секунду при 2736 1824; 59,4 кадров в секунду при 1824 1216
Размер пикселя
2,4 О·мкм
2,4 × 10⁻⁶ мИнтерфейс данных
USB3.0 (USB3.1 GEN1)
Расширенные возможности применения
| развертывания для различных системных архитектур, от компактных исследовательских установок до промышленных установок физического масштабаВысокоскоростная точность
Архитектура глобального затвора обеспечивает фундаментальный временной контроль, факторы для приложений спектральной визуализации, поддерживающие динамику динамической визуализации, а также научную документацию с длительным выдержкой в различных спектральных состояниях
Научная интеграция
Комплексный комплект для разработки программного обеспечения обеспечивает защиту интеграция с современными приборами и последовательной промышленной автоматизацией, поддерживающие пользовательские приложения, включающие уникальные возможности спектральной визуализации
Техническое превосходство
Промышленная камера IUA20000KPA обеспечивает исключительную производительность благодаря расширенным возможностям спектральной визуализации, повышенным потенциальным возможностям подключения и профессиональной разработке. Эта платформа представляет собой оптимальное решение для сложных приложений, требующих надежных визуализаций в расширенном спектральном контексте, то есть в научно-исследовательских средах или специализированных промышленных приложениях, где традиционная визуализация в видимом свете не может обеспечить адекватную аналитическую информацию.
