I3CMOS05100KMB-CXP промышленная камера

Описание продукта

Высокоскоростная версия CXP-6 (IMX547-AAMJ-C), 5,1 МП, глобальный затвор; до 109 кадров в секунду (8-бит). Интерфейс: КоаXPress-6; крепление С; вывод 8/10/12 бит; размеры 33×33×28,1 мм; адаптер питания CXP или адаптер 12 В. Адаптер для высокоскоростной съемки с высокой пропускной способностью.

Основные характеристики

• Датчик: Sony IMX547-AAMJ-C; пиксели: 2,74 мкм
• разрешение/формат: 5,1 МП; 1/1,8" (8,84 мм)
• Интерфейс: CoaXPress-6 (длинный кабельный/низкая задержка/высокая пропускная способность)
• Затвор/частота кадров: Глобальный затвор; 109 кадров/с (8-бит)/88 кадров/с (10-бит)/74 кадров/с (12-бит)
• Выходная битовая глубина: 8/10/12-бит; динамический диапазон: 72,0 дБ

• Крепление/питание: C-mount; питание CXP или 6-контактный адаптер 12 В
• Вход/вывод: Оптоизолированный вход/выход + GPIO
• Функции: Аппаратный ISP, ROI/зеркалирование, переключение битовой синхронизации; камер
• Размеры: 33×33×28,1 мм; сертификация: CE/FCC

Камера I3CMOS05100KMB-CXP представляет собой высокоточное промышленное решение, разработанное специально для решения сложных задач машинного зрения. Благодаря высокопроизводительному датчику изображения Sony IMX547-AAMJ-C, эта платформа обеспечивает уникальные возможности для выездной инспекции и контроля качества, требующих точного синхронизации и компактной подготовки.

Характеристики промышленного применения

Серия I3CMOS устанавливает новые стандарты для промышленного применения

Использование технологий глобального затвора использует данные движения, которые снижают точность измерений в обычных пиксельных приложениях. Такой подход к созданию проекта обеспечивает временную точность, необходимую для систем машинного наблюдения, контроля быстрых производственных процессов или проводных автоматических проверок качества, где объект движения не может изменять изменение изображения.

Высокоскоростное управление данными

Архитектура интерфейса CXP-6 обеспечивает определение частоты кадров, достигая 109 кадров в секунду при 2432×2048 (8-бит); 88 кадров в секунду при разрешении 2432×2048 (10 бит); 74 кадра в секунду при разрешении 2432×2048 (12 бит), быстрое получение изображений и немедленная обратная связь при обработке, проводимая в автоматизированных системах контроля. Этот стандарт подключения обеспечивает стабильную передачу данных без узких мест, что может снизить эффективность производственной линии.

Расширенные возможности обработки изображения включают 8/10/12-битную обработку разрешения цвета с динамическим диапазоном, превышающим 72,0 дБ. Эти параметры обеспечивают точную цветопередачу и контрастность, необходимые для обнаружения дефектов и оценки качества в различных промышленных материалах и условиях освещения.

Оптическая интеграция и чувствительность

Оптимизированные характеристики чувствительности 2252 мВ обеспечивают надежную работу в различных условиях освещения, типичных для промышленных сред. Это обеспечивает стабильное качество, возможность качества независимо поэтому он используется на контролируемых контрольных станциях или в условиях переменного производственного процесса, где условия освещения могут переключаться.

Стандартный интерфейс C-mount обеспечивает универсальную совместимость с промышленными линзовыми источниками, а дополнительные адаптеры реле 0,5"/0,63"/1" позволяют интегрировать систему со специализированными оптическими устройствами. анализ.

Компактные конструкции

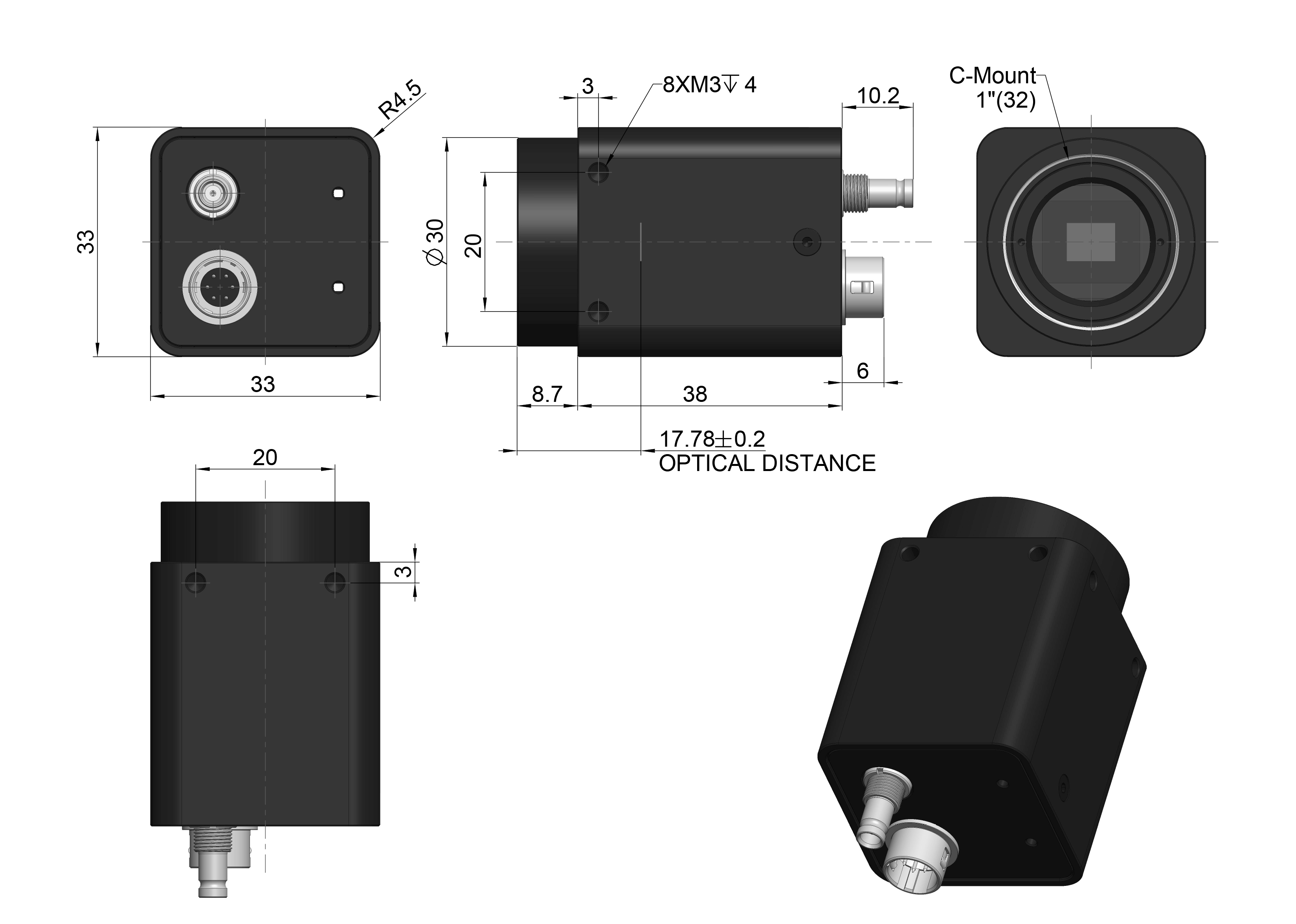

Исключительно компактный форм-фактор размером 33 мм × 33 мм × 28,1 мм с общей весомостью системы, которая будет определена позже, решает проблему ограниченного пространства, присущую производственным производственным системам. Архитектура питания с интерфейсом CXP и 6-контактным адаптером питания 12 В необходимость необходимости в дополнительных источниках питания, упрощающей установке и ограничении системных систем.

Профессиональная интеграция программного обеспечения комплексных разработок

Основные показатели производительности

Разрешение

5,1 МП (2432—2048)

Частота кадров

До 109 кадров в секунду 2432×2048 (8-бит); 88 кадров в секунду при 2432×2048 (10-бит); 74 кадра в секунду при 2432×2048 (12-бит)

Размер пикселя

2,74 µm × 2,74 µm

Интерфейс данных

CXP-6

Возможности промышленного применения

Интеграция в производстве

Разработаны для сложных производственных условий, включая технические сборочные машины, станции контроля качества и системы точного производства, требуют стабильного качества качества и надежной работы

Высокоскоростная точность

Архитектура глобального затвора обеспечивает размывание изображений при движении и временные результаты измерения, обеспечивает точные измерения и контроль в глобальных производственных процессах и приложениях динамических идентификационных объектов

Компактный дизайн

Сверхкомпактные механические конструкции решают задачи ограниченного пространства в автоматических расчетах, сохраняя при этом профессиональное качество изображения и надежную работу в сложных промышленных условиях

Системная интеграция

Комплект для разработки Программное обеспечение обеспечивает базовую интеграцию с основной инфраструктурной автоматизацией, поддержку разработки серверов приложений и специализированных алгоритмов машинного зрения

Промышленное превосходство

Промышленная камера I3CMOS05100KMB-CXP обеспечивает эффективность благодаря своей высокоточной конструкции, компактному дизайну и расширенным возможностям управления. Эта платформа представляет собой надежное решение для сложных производственных средств, требующих надежной ведущей видеосъемки, точной синхронизации и беспроводной организации в системе автоматизации.
