Модуль ФЭУ Hamamatsu, модель: H10721-20-02, выход по току, эффективная площадь: 8 мм, спектральная полоса отклика: 300-920 нм, разъем: SMA

Описание

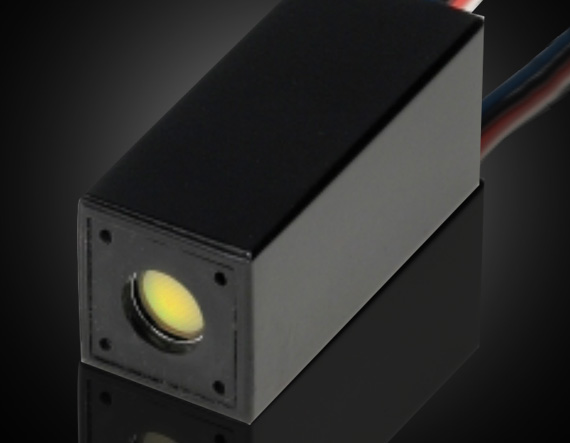

H10721-20-02 — это компактный модуль фотоэлектронного умножителя (ФЭУ) с токовым выходом производства Hamamatsu, поставляемый Edmund Optics, включающий фотоумножительную трубку с эффективной областью 8 мм и встроенный малошумящий усилитель с коэффициентом преобразования 1 В/мкА и полосой пропускания 20 кГц. Модуль оснащён разъёмом SMA для вывода сигнала и рассчитан на регистрацию оптического излучения в широком спектральном диапазоне от 300 до 920 нм с пиковой чувствительностью около 630 нм. Компактные габариты корпуса модуля (50×22×22 мм) при массе всего 80 граммов делают его удобным для встраивания в измерительные приборы с ограниченным внутренним пространством.

Токовый выходной сигнал модуля данного типа отличается низким уровнем пульсаций и быстрым временем установления, что делает его предпочтительным вариантом по сравнению с версиями с выходом по напряжению в задачах, требующих быстрого отклика на изменение интенсивности света. Чувствительность катода составляет 77 мА/Вт, а анодная чувствительность достигает 1.5×10⁵ А/Вт благодаря внутреннему коэффициенту усиления умножительной системы ФЭУ. Управляющее напряжение модуля регулируется в диапазоне от +0.5 до +1.1 В, что позволяет точно настраивать коэффициент усиления в зависимости от требуемого динамического диапазона измерений.

Максимальный выходной сигнал модуля составляет 100 мкА при входном токе питания до 2.7 мА, а темновой ток не превышает 1.00 нА, что обеспечивает высокое отношение сигнал/шум даже при регистрации слабых световых потоков. Для подключения к оптоволоконным системам модуль может дополнительно комплектоваться адаптером SMA или FC, что расширяет возможности его интеграции в волоконно-оптические измерительные схемы. Такая комбинация чувствительности, компактности и низкого уровня шума делает модуль H10721-20-02 востребованным решением для прецизионных фотометрических измерений.

Характеристики

Спектральный диапазон отклика: 300–920 нм, пик чувствительности около 630 нм[web:194]. Эффективная область: 8 мм. Тип выхода: токовый, разъём SMA. Чувствительность катода/анода: 77 мА/Вт / 1.5×10⁵ А/Вт. Максимальный выходной сигнал: 100 мкА, темновой ток: 1.00 нА, габариты: 50×22×22 мм, масса 80 г.

Отрасли применения

Модуль H10721-20-02 применяется в спектроскопии, флуориметрии и системах счёта фотонов, где требуется высокая чувствительность при регистрации слабого оптического сигнала. Он используется в биомедицинских исследованиях, аналитической химии и научном приборостроении для точных фотометрических измерений. Также модуль находит применение в лабораторных установках волоконной оптики при контроле интенсивности оптических сигналов.
