Поставщик
|
Edmund Optics |
|
Артикул
|
88-607 |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Тип затвора
|
глобальный |
|
Тип матрицы
|
монохромная |
|
Крепление
|
C-Mount |
|
Память (МБ)
|
2MB non-volatile Flash memory |
|
Крепление
|
C-Mount |
|
Рабочая температура (° C)
|
0 to +50 |
|
Глубина пикселей
|
8, 12, and 16 bit digital data |
|
Размер пикселя, Г x В (мкм)
|
5.86 x 5.86 |
|
Температура хранения (° C)
|
-30 to +60 |
|
Синхронизация
|
External or Via Software |
|
Скорость передачи (Гбит / с)
|
5.00 |
|
Тип датчика
|
Progressive Scan CMOS |
|
Тип затвора
|
Global |
|
Видео выход
|
USB 3.0 |
|
Вес (г)
|
90 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Производитель
|
FLIR |
|
Устройство обработки изображений
|
Sony IMX174 |
|
Формат изображения
|
Mono8, Mono12, Mono16 , Raw8, Raw12, Raw16 |
|
Буфер изображения
|
128MB frame buffer |
|
Частота кадров (кадров в секунду)
|
162 |
|
Электронный затвор
|
0.03 ms - 3.2 s |
|
Размеры (мм)
|
44 x 29 x 58 |
|
Коннектор
|
USB 3.0 interface with screw locks |
|
Семейство камер
|
Grasshopper®3 |
|
Тип
|
Monochrome Camera |
|
Пиксели (Г x В)
|
1,920 x 1,200 |
|
Разрешение (мегапиксели)
|
2.30 |
|
Формат сенсора камеры
|
1/1.2" |
|
Номер модели
|
GS3-U3-23S6M-C |
Описание

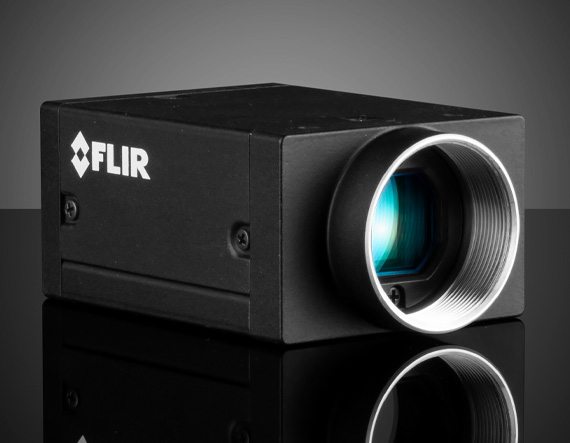

Монохромная камера FLIR Grasshopper®3, модель: GS3-U3-23S6M-C, формат сенсора: 1/1.2", разрешение: 2.30 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой.
Формат сенсора используют для подбора объектива, а число мегапикселей — для оценки дискретизации изображения. Эти параметры не задают поле зрения без фокусного расстояния и дистанции. Прогрессивная развертка не определяет автоматически тип затвора. Для движущейся детали отдельно проверяют время экспозиции и особенности считывания.
Перед интеграцией сверяют крепление, питание, кабель, драйвер и SDK. Варианты C-Mount и CS-Mount различаются рабочим отрезком. Для камер GigE проверяют сеть и устойчивость передачи, для USB — поддержку драйвера и фактическую пропускную способность порта. Возможность питания по кабелю подтверждают для конкретного исполнения.
При приемке используют штатную подсветку, контрольную деталь и целевой компьютер. Проверяют резкость по полю, сохранение кадров и наличие смаза. При изменении области интереса, выдержки или усиления повторно проверяют кадровый поток и масштаб.
Модель, объектив и настройки сохраняют вместе с контрольным изображением. Для архивных и восстановленных моделей отдельно проверяют комплектность, состояние и совместимость программного обеспечения.
При сравнении двух конфигураций используют одну контрольную деталь и одинаковые условия. Если в карточке нет численного предела для этого артикула, его уточняют по паспорту либо проверяют на стенде. В журнале отделяют параметры товара от результата, который зависит от сопряженных компонентов.
Проверку планируют до начала серии: задают исходное положение, выбирают контрольный образец и записывают настройки. Результат сверяют после повторной установки. Если значение меняется, последовательно исключают изменения внешних условий и сопряжений, прежде чем делать вывод о характеристиках изделия.
Характеристики
- Артикул: 88-607
- Монохромная камера FLIR Grasshopper®3, модель: GS3-U3-23S6M-C, формат сенсора: 1/1.2", разрешение: 2.30 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой
Отрасли применения
- Машинное зрение: монохромная инспекция и регистрация изображений.
