Гиперспектральная визуализация в промышленности
Химический анализ с помощью систем визуализации - одна из самых мощных технологий неразрушающего контроля, позволяющая создавать передовые системы машинного зрения для производства, переработки и контроля качества. Гиперспектральное изображение обеспечивает надежные последовательные методы анализа с высокой точностью. Наши клиенты утверждают, что гиперспектральное изображение обеспечивает глубокое понимание процессов и явлений, создавая возможности контроля процесса, которые ранее были недостижимы.
Гиперспектральная визуализация в науке
Гиперспектральная визуализация используется во многих областях исследований, таких как науки о жизни (физика, химия, биология и т.д.), исследования растительности, судебная экспертиза, анализ пищевых продуктов и исследования полезных ископаемых. В каждой области применения гиперспектральный сканер используется для идентификации, измерения и составления карт биологических, химических и физических свойств изображенных объектов.
Специальная технология Specim обеспечивает исключительную надежность и производительность. Измерения могут быть выполнены с высокой точностью в сотни раз быстрее, чем при использовании конкурирующих технологий.
Спектральные сканеры Specim представляют собой комплексные решения для исследовательских приложений. В течение нескольких секунд они могут визуализировать биологические, химические и физические свойства исследуемых образцов и предметов, будь то артефакт или живой организм. Наши клиенты используют данные системы гиперспектральной визуализации в самых разных областях, начиная от обнаружения рака и заканчивая химическим анализом и составлением карт фотосинтеза в режиме реального времени.
Спектральные Камеры
Благодаря глубокому пониманию гиперспектральной визуализации компания Specim смогла тщательно оптимизировать все компоненты систем визуализации и создать готовые спектральные камеры, не имеющие аналогов. Эти полностью откалиброванные гиперспектральные линейные камеры точно измеряют полный спектр для каждого пикселя изображения одновременно.
Все продукты Specim обладают отличным качеством изображения с превосходной пропускной способностью света, что приводит к высоким значениям скорости и производительности. Гиперспектральные системы Specim предназначены для широкого круга приложений, начиная от точных цветовых измерений и заканчивая химическим анализом.

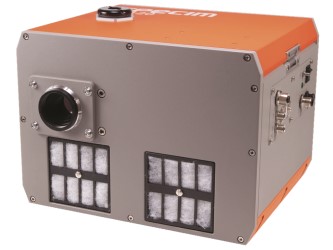

Specim FX120 – это передовая длинноволновая инфракрасная (LWIR) гиперспектральная камера с полным спектральным диапазоном от 7.7 до 12.3 мкм.
С рабочей станцией SisuRock Specim FX120 обеспечивает быстрое и точное сканирование бурового керна.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Значения |
|
Рабочий спектральный диапазон |
7.7-12.3 мкм |
|
Спектральное разрешение (FWHM) |
100 нм |
|
Спектральная выборка/пиксель |
30 |
|
Спектральные полосы |
160 |
|
Числовая апертура |
2.0 |
|
Увеличение оптики |
0.50 |
|
Эффективный размер пикселя |
30 мкм |
|
Эффективная ширина щели |
104 мкм |
|
Эффективная длина щели |
18.5 мм |
|
Отношение сигнал/шум (макс.) |
420:1 |
|
Динамический диапазон – измерение отражающей способности |
4000:1 (1.5 мс), 6000:1 (0.2 мс) |
|
Макс. отношение сигнал/шум – измерение отражающей способности |
2500:1 (1.5 мс), 3000:1 (0.2 мс) |
|
Макс. отношение сигнал/шум – измерение излучения |
500 |
|
Пространственная дискретизация |
616 пикс |
|
Глубина цвета |
16 бит |
|
Частота кадров |
240 кадров/сек (полный кадр) |
|
Биннинг |
1, 2, 4 (спектральный и пространственный) |
|
ROI |
Свободный выбор нескольких интересующих полос |
|
Работоспособность пикселей |
≥96% |
|
Коррекция изображений |
Коррекция неравномерности Замена плохих пикселей Автоматическое улучшение изображения (AIE) |
|
Материал сенсора |
MCT |
|
Охлаждение |
Охладитель Стирлинга |
|
Полная емкость пикселя |
20 Ме- |
|
Режимы считывания |
ITR |
|
Температура оптики |
Стабилизированная термоэлементом |
|
Крепление объектива |
Собственное |
|
Угол обзора |
24°, 32° |
|
Интерфейс |
GigE Vision |
|
Контроль камеры |
GenICam, JSON-RPC |
|
Входное напряжение |
24 В DC |
|
Потребляемая мощность |
150 Вт |
|
Соединение |
Ethernet AUX Питание Входной триггер Выходной триггер |
|
Пыле- влагозащита |
IP40 |
|
Размеры (ДxШxВ) |
250 мм x 300 мм x 220 мм |
|
Вес |
15 кг |
|
Температура хранения |
От -20 до +50 °C (без конденсации) |
|
Рабочая температура |
От +5 до +40 °C (без конденсации) |
|
Относительная влажность |
От 5% до 95% (без конденсации) |

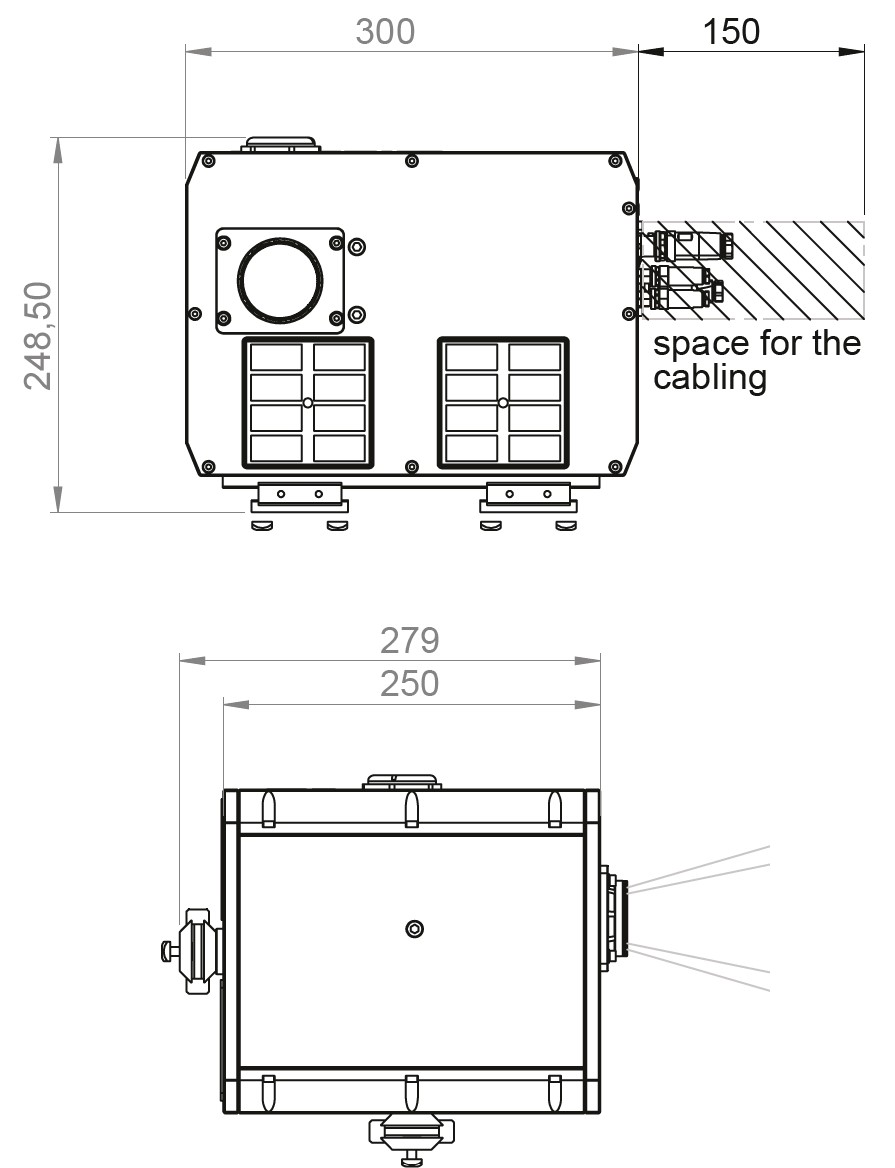

Габаритные размеры:

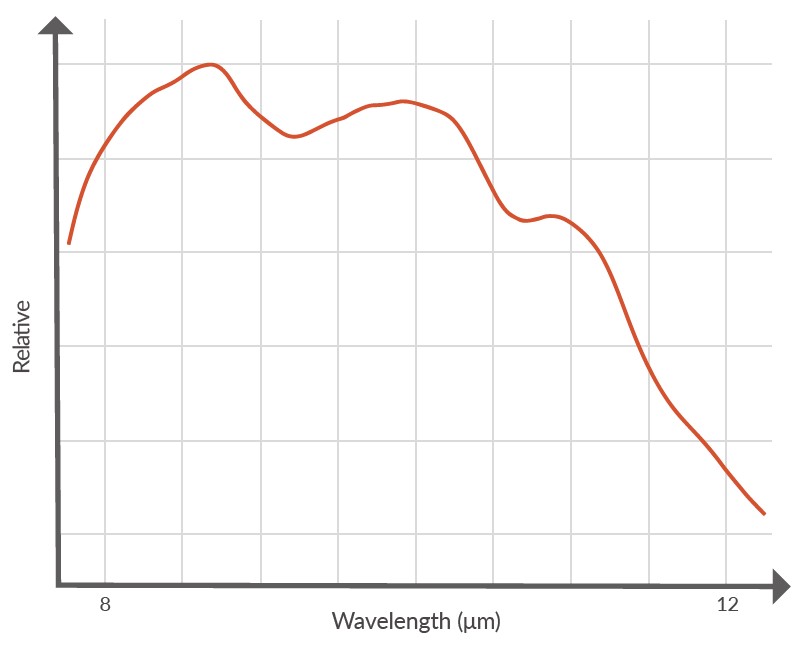

Спектральный отклик:
|
Поставщик
|
Specim |
|
Спектральный диапазон
|
770-1230 нм |
|
Режим сканирования
|
пространственное |
