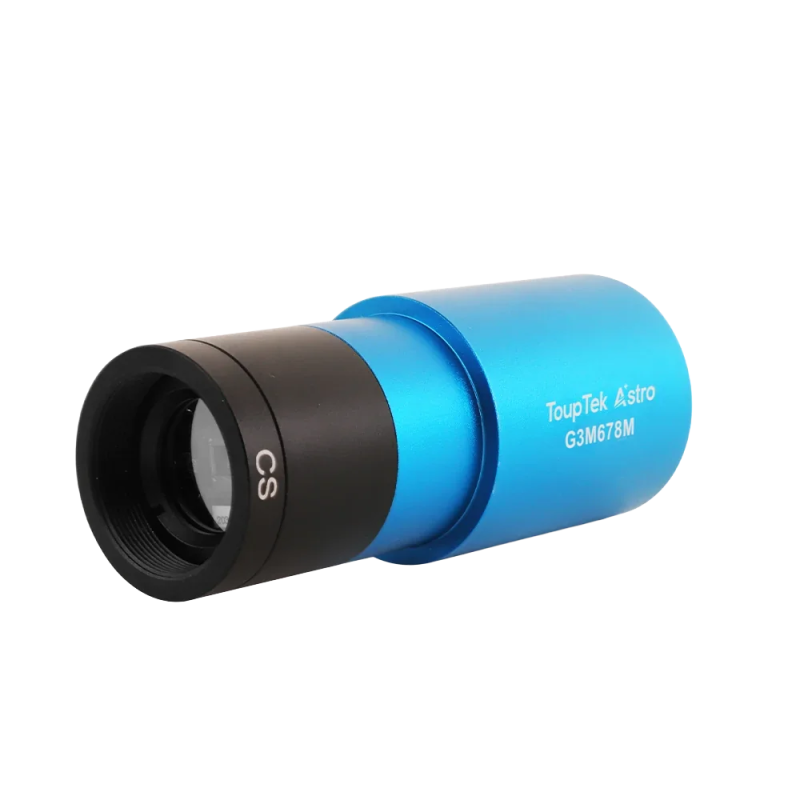

G3M678M - планетарная камера

Профессиональная монохромная астрономическая камера для съемки, оснащенная CMOS-сенсором Sony IMX678 с задней подсветкой, обеспечивающая исключительную чувствительность в инфракрасном диапазоне с расширенным спектральным диапазоном и сверхнизким уровнем шума считывания для высококачественной съемки планет, Луны и Солнца.

Описание и характеристики

Камера G3M678M обладает исключительно высокой способностью улавливать инфракрасный свет с высоким значением квантовой эффективности на длине волны 850 нм. Монохромная конструкция исключает использование цветовых фильтров Байера, обеспечивая 100% загрузку пикселей и превосходную чувствительность по сравнению с цветными версиями. Она также обладает большой емкостью ячейки, высоким динамическим диапазоном, высокой чувствительностью и низким уровнем шума считывания, а также другими преимуществами. Это обеспечивает выдающиеся результаты в планетарной, солнечной и лунной фотографии.

Ниже перечислены характеристики G3M678M:

• Монохромный CMOS-сенсор IMX678
• Разрешение: 8,3 мегапикселя (3840×2160)
• Квадратные пиксели размером 2 мкм
• Оптический формат 1/1,8 дюйма
• 12-битный АЦП
• 512 МБ памяти DDR3
• Чувствительность G: 5644 мВ при выдержке 1/30 с
• Низкий уровень шума: от 0,5 до 2,55e⁻
• Поддержка режима высокой частоты кадров (47 кадров в секунду при полном разрешении 8 бит).
• Максимальное отношение сигнал/шум: 41 дБ
• Динамический диапазон: 74 дБ

Основные функции

Технические преимущества

Превосходство монохромного сенсора

Камера G3M678M оснащена монохромной версией сенсора Sony IMX678, в которой отсутствует байеровский цветовой фильтр, что обеспечивает 100% загрузку пикселей. Благодаря исключительной чувствительности G, составляющей 5644 мВ при выдержке 1/30 с, эта камера обеспечивает значительно более высокую чувствительность, чем цветные версии. Каждый пиксель напрямую захватывает весь поступающий свет без цветовой фильтрации, что обеспечивает превосходное разрешение и чувствительность для самых требовательных задач астрономической съемки.

Sony IMX678 Расширенный спектральный диапазон

Монохромный сенсор G3M678M обеспечивает исключительную спектральную чувствительность в расширенном диапазоне от 380 нм до 1100 нм с защитным антиотражающим окном. Расширенная чувствительность в ближнем инфракрасном спектре делает его идеальным для съемки деталей атмосферы планет, которые более заметны в определенных длинах волн, особенно при использовании со специализированными фильтрами для узкополосной или инфракрасной съемки.

12-битный АЦП и высокая частота кадров

Камера G3M678M оснащена встроенным 12-битным АЦП, обеспечивающим 4096 уровней тональной градации, что гарантирует плавные переходы и сохранение тончайших деталей на астрономических изображениях. Камера также поддерживает аппаратное выделение областей интереса (ROI), позволяя получать изображения в меньших областях интереса с еще более высокой частотой кадров для целевой съемки.

Частота кадров при различных разрешениях и интерфейсах передачи данных.

Единица измерения: кадров в секунду (FPS)

Высокоскоростной буфер DDR3

Оснащенная высокоскоростным интерфейсом USB 3.0 и высокоскоростным буфером DDR3 объемом 512 МБ, камера помогает поддерживать стабильность передачи данных и эффективно снижает эффект свечения усилителя, вызванный буферизацией данных изображения. Усовершенствованная буферная система обеспечивает стабильную и плавную передачу данных даже при максимальной частоте кадров, позволяя проводить непрерывные сеансы съемки в критических атмосферных условиях.

Расширенное объединение пикселей

G3M678M поддерживает цифровое объединение пикселей от 1×1 до 8×8 (методы стекирования или усреднения) и аппаратное объединение пикселей от 1×1 до 2×2 (метод усреднения). Аппаратное объединение пикселей значительно быстрее программного и обеспечивает более высокую частоту кадров при одновременном улучшении отношения сигнал/шум, что особенно полезно при съемке в условиях плохой атмосферы или при использовании узкополосных фильтров.

Двойные режимы усиления преобразования

Фотоаппарат G3M678M поддерживает переключение между режимами HCG (High Conversion Gain) и LCG (Low Conversion Gain). Режим HCG оптимизирует работу в условиях низкой освещенности, обеспечивая сверхнизкий уровень шума считывания 0,5e⁻ для съемки слабых деталей планет. Режим LCG обеспечивает большую емкость ячейки 11,6ke⁻, подходящую для ярких объектов. Такая гибкость позволяет оптимизировать работу камеры в различных условиях съемки.

Технология нулевого амперного свечения

Фотоаппарат G3M678M обеспечивает «нулевое свечение усилителя» на аппаратном уровне. Независимо от того, используются ли длительные выдержки или высокие настройки усиления, результаты съемки остаются чистыми и четкими, без нежелательных тепловых помех. Это особенно важно для монохромной съемки, где каждый фотон имеет значение, а чистота изображения первостепенна.

Оптимизирован для многодиапазонной визуализации.

LRGB-изображение

Съемка в полном разрешении с использованием отдельных фильтров яркости и цвета для максимальной детализации и точности цветопередачи.

Узкополосный и ИК-диапазон

Расширенный спектральный диапазон от 380 до 1100 нм позволяет эффективно использовать специализированные фильтры, в том числе для длин волн глубокого инфракрасного излучения.

Монохромный дизайн гарантирует, что каждый фильтр захватывает данные в полном разрешении с максимальной эффективностью, без ограничений, связанных с цветовой интерполяцией.

Эффективная система электропитания

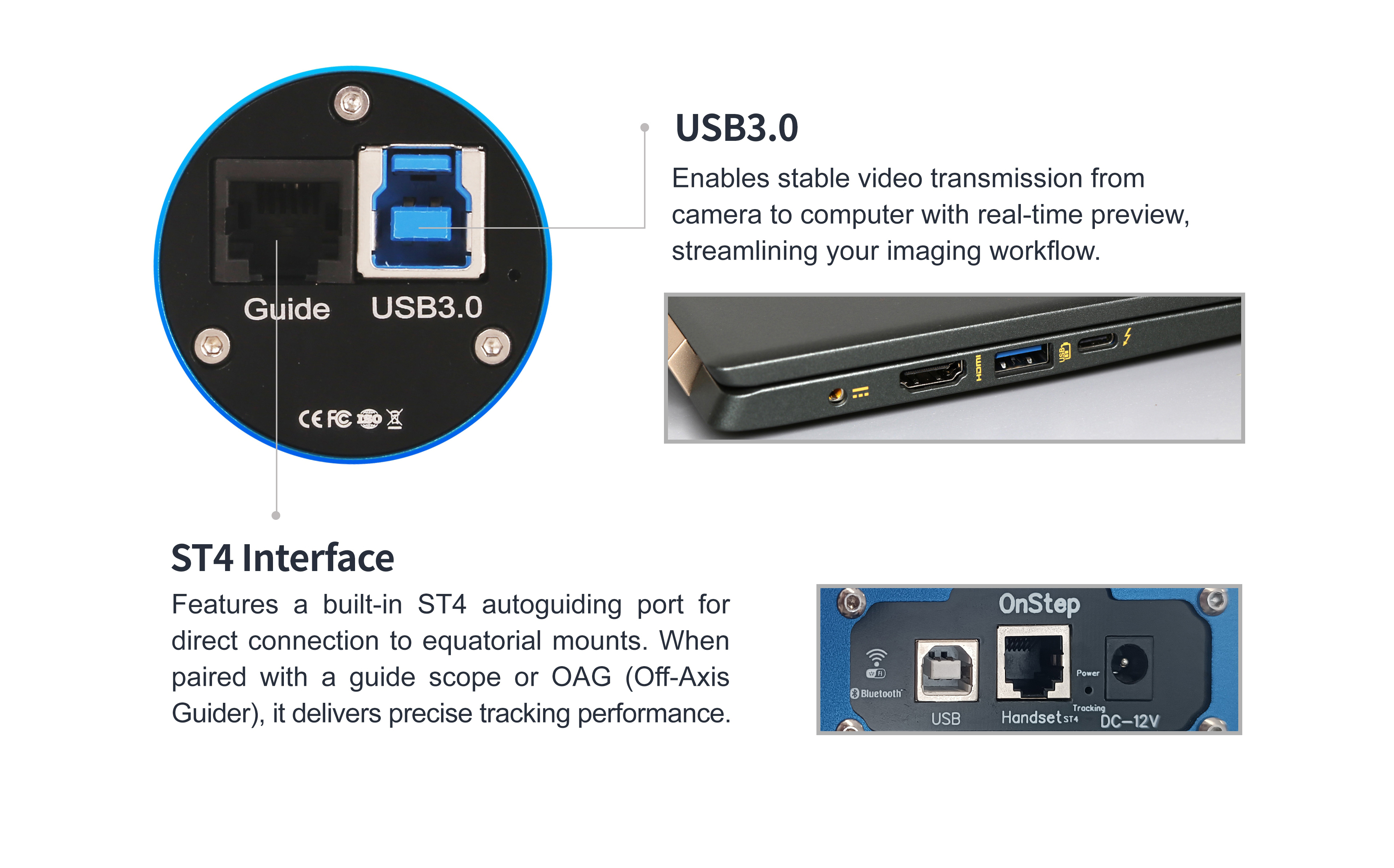

Камера работает исключительно через интерфейс USB 3.0, обеспечивая подачу питания. После подключения к хост-системе с помощью кабеля USB 3.0 устройство немедленно готово к работе. Такое решение с использованием одного кабеля упрощает настройку и снижает вероятность сбоев в вашей системе обработки изображений.

Технические характеристики

Основные параметры производительности

Основные технические характеристики

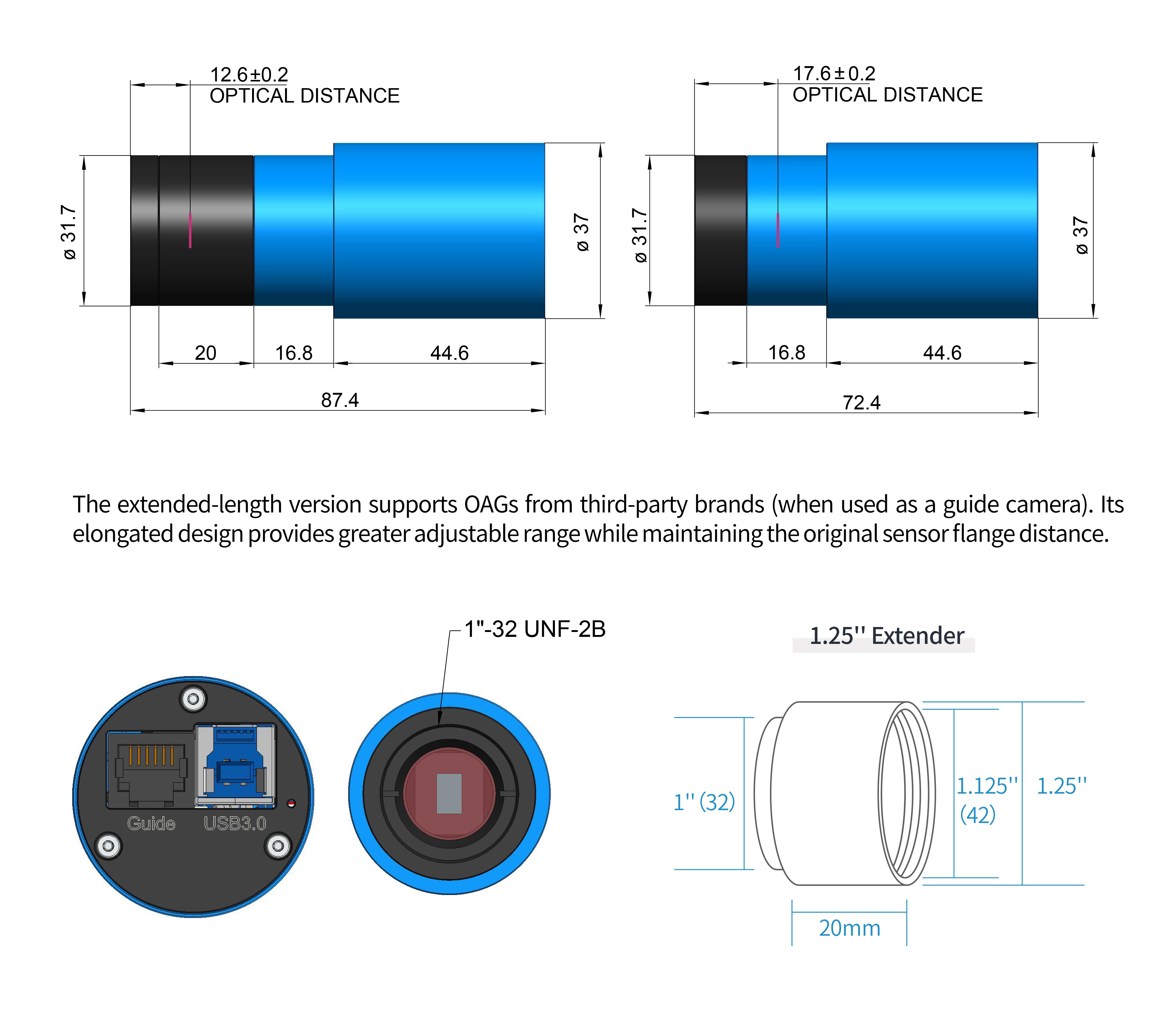

Интерфейс и физические характеристики

Гибкая многорежимная производительность

Прибор G3M678M поддерживает переключение в режимы HCG (высокое усиление преобразования) и LCG (низкое усиление преобразования). Настраивайте эти режимы свободно в соответствии с вашими потребностями в съемке, чтобы оптимизировать динамический диапазон и шумовые характеристики для различных небесных объектов.

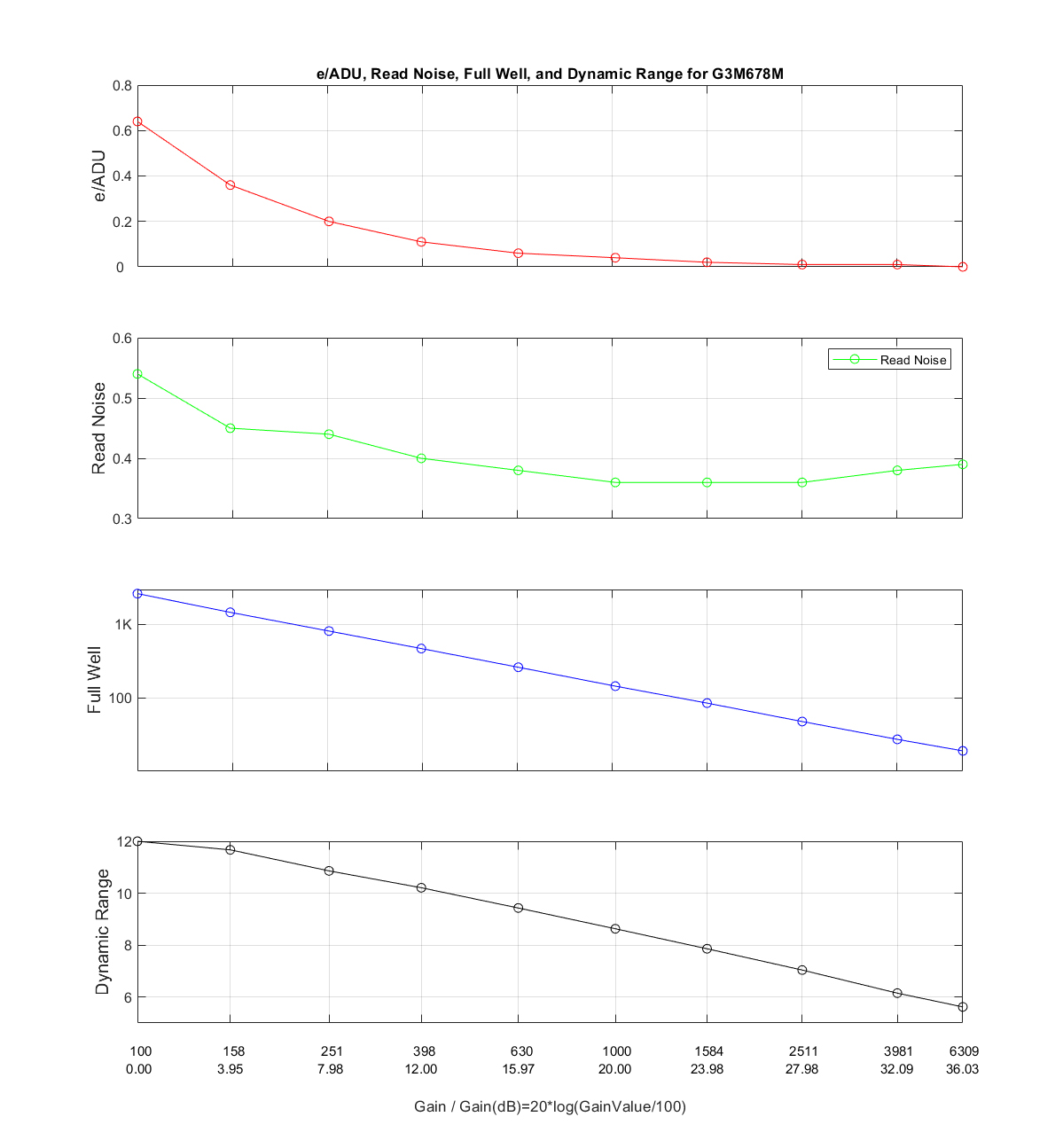

Производительность в режиме ХГЧ

Настройки камеры: Полное разрешение, режим RAW 12 бит

Режим HCG (High Conversion Gain) оптимизирован для астрофотографии в условиях низкой освещенности. На графике показана производительность при различных настройках усиления, где уровень шума считывания может составлять всего 0,5e⁻, что идеально подходит для съемки слабых деталей планет и темных областей Луны. Хотя полная емкость ячейки снижается до 2,6ke⁻, чрезвычайно низкий уровень шума считывания делает его идеальным для получения удачных снимков тусклых небесных объектов и для узкополосной съемки.

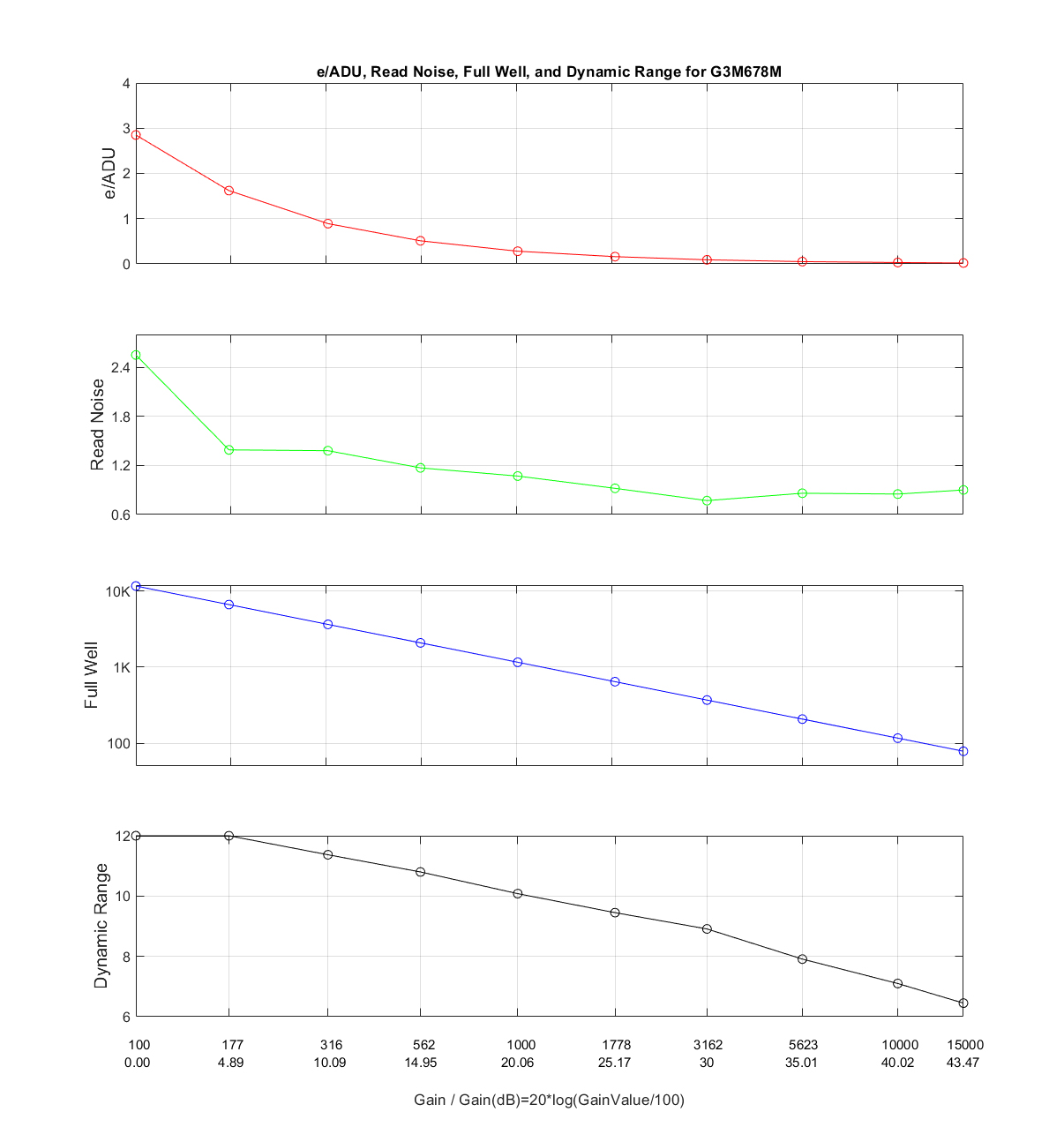

Производительность в режиме LCG

Настройки камеры: Полное разрешение, режим RAW 12 бит

Режим LCG (Low Conversion Gain) обеспечивает большую емкость полного заряда (11,6 кэ⁻), что подходит для съемки небесных объектов с высоким динамическим диапазоном. Этот режим превосходно подходит для фотографирования ярких объектов, таких как поверхность Солнца, лунные возвышенности или яркие планеты, такие как Юпитер и Венера. Режим поддерживает отличные характеристики с уровнем шума считывания всего 2,55e⁻, сохраняя при этом возможность запечатлевать яркие детали без насыщения.

Корпус серии G3M, изготовленный из прочного сплава, обеспечивает высокую надежность и долговечность. Камера имеет высококачественное антибликовое покрытие, защищающее сенсор и максимально увеличивающее светопропускание, а также устраняющее отражения. Отсутствие движущихся частей гарантирует прочность и надежность конструкции, а также увеличенный срок службы по сравнению с другими астрономическими камерами.

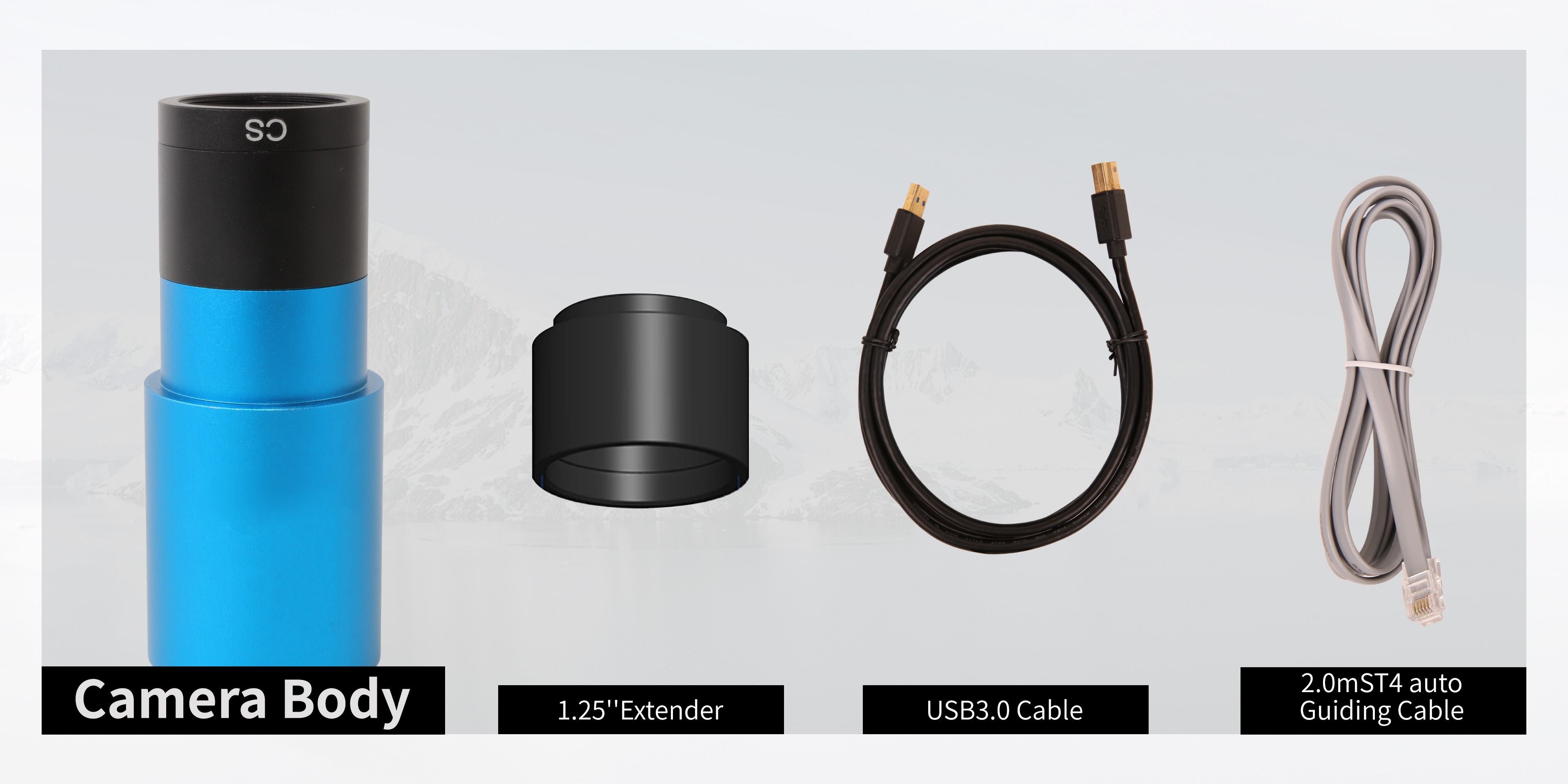

Стандартная комплектация включает:

• Корпус фотоаппарата G3M678M × 1
• Кабель для передачи данных USB 3.0 (2 м, Type-A — Type-B) × 1
• Направляющий кабель ST4 (2 м) × 1
• 1,25-дюймовая носовая часть × 1
• Краткое руководство пользователя × 1
