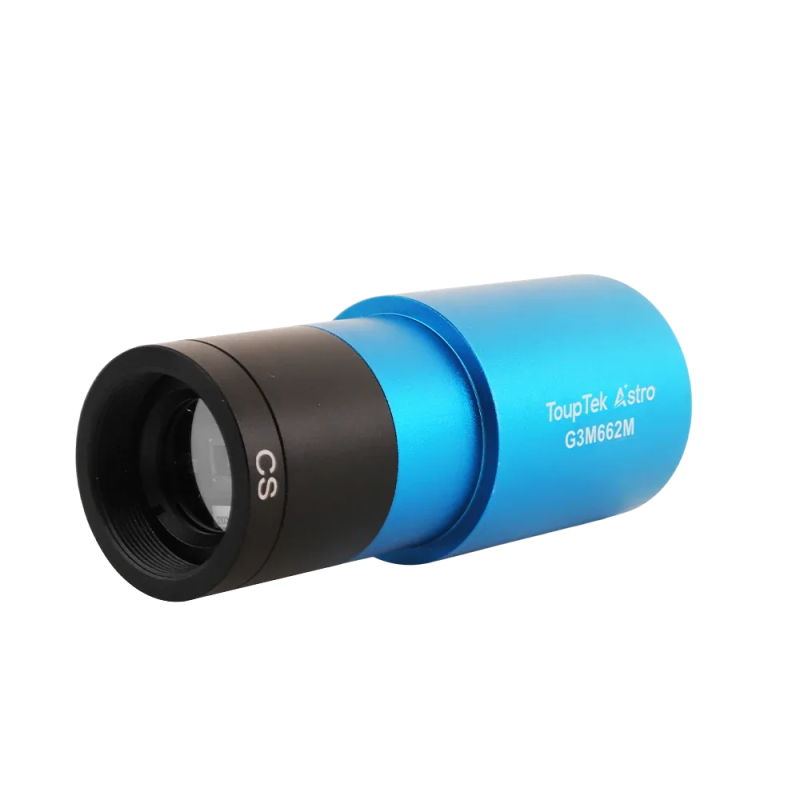

G3M662M - планетарная камера

Профессиональная монохромная астрономическая камера с CMOS-сенсором Sony IMX662 с задней подсветкой, обеспечивающая исключительную производительность при слабом освещении и сверхнизкий уровень шума считывания для высококачественной съемки планет, Луны и Солнца.

Описание и характеристики

Фотокамера G3M662M обладает превосходными возможностями съемки в условиях низкой освещенности, отличается высоким значением квантовой эффективности (QE) и низким уровнем шума считывания, а также способна поддерживать низкий уровень шума считывания в режиме высокой частоты кадров до 100 кадров в секунду. Монохромная конструкция исключает использование цветового фильтра Байера, обеспечивая 100% загрузку пикселей и примерно в 3 раза более высокую чувствительность по сравнению с цветными версиями. Кроме того, она обладает преимуществами высокой емкости затвора, высокой динамикой и высокой чувствительностью. Это обеспечивает G3M662M отличные характеристики для съемки планет, Солнца и Луны.

Ниже перечислены характеристики модели G3M662M:

• Монохромный CMOS-сенсор IMX662
• Разрешение: 2,1 мегапикселя (1920×1080)
• Квадратные пиксели размером 2,9 мкм
• 1/2,8-дюймовый оптический формат
• 12-битный АЦП
• 512 МБ памяти DDR3
• Чувствительность G: 8970 мВ при выдержке 1/30 с
• Низкий уровень шума: от 0,47 до 5,08e⁻
• Поддержка режима высокой частоты кадров (100 кадров в секунду при полном разрешении 8 бит).
• Максимальное отношение сигнал/шум: 45,9 дБ
• Динамический диапазон: 77,69 дБ

Основные функции

Технические преимущества

Превосходство монохромного сенсора

Камера G3M662M оснащена монохромной версией сенсора Sony IMX662, в которой отсутствует байеровский цветовой фильтр, что обеспечивает 100% загрузку пикселей. Благодаря исключительной чувствительности G, составляющей 8970 мВ при выдержке 1/30 с, эта камера обеспечивает примерно в 3 раза более высокую чувствительность, чем цветные версии. Каждый пиксель напрямую захватывает весь поступающий свет без цветовой фильтрации, что обеспечивает превосходное разрешение и чувствительность для самых требовательных задач астрономической съемки.

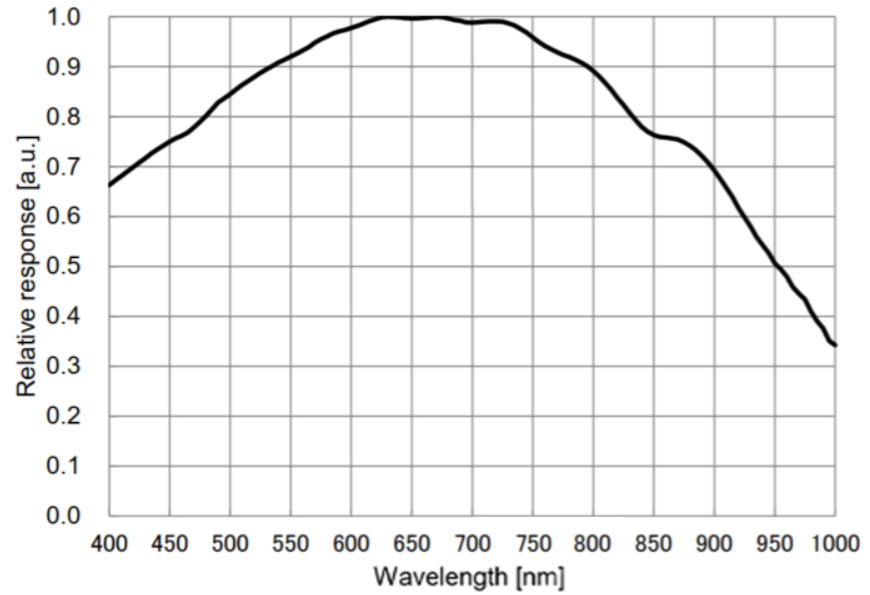

Спектральная характеристика Sony IMX662

Монохромный сенсор G3M662M обеспечивает исключительную спектральную чувствительность в широком диапазоне длин волн от видимого света до ближнего инфракрасного излучения. Эта расширенная чувствительность делает его идеальным для съемки деталей атмосферы планет, которые более заметны в определенных диапазонах длин волн, особенно при использовании со специализированными фильтрами для узкополосной или инфракрасной съемки.

12-битный АЦП и высокая частота кадров

Камера G3M662M оснащена встроенным 12-битным АЦП, обеспечивающим 4096 уровней тональной градации, что гарантирует плавные переходы и сохранение тончайших деталей в астрономических изображениях. Камера также предлагает 16-битный режим вывода для расширенной обработки динамического диапазона. Благодаря поддержке аппаратного ROI, меньшие области интереса позволяют использовать еще более высокую частоту кадров для целевой съемки.

Частота кадров при различных разрешениях и интерфейсах передачи данных.

Единица измерения: кадров в секунду (FPS)

Высокоскоростной буфер DDR3

Оснащенная высокоскоростным интерфейсом USB 3.0 и высокоскоростным буфером DDR3 объемом 512 МБ, камера значительно уменьшает эффект свечения усилителя, вызванный буферизацией данных изображения. Усовершенствованная буферная система обеспечивает стабильную и плавную передачу данных даже при максимальной частоте съемки 100 кадров в секунду, позволяя проводить непрерывные сеансы съемки в критических атмосферных условиях.

Расширенное объединение пикселей

G3M662M поддерживает цифровое объединение пикселей от 1×1 до 8×8 (методы стекирования или усреднения) и аппаратное объединение пикселей от 1×1 до 2×2 (метод усреднения). Аппаратное объединение пикселей обеспечивает более высокую частоту кадров при одновременном улучшении отношения сигнал/шум, что особенно полезно при съемке в условиях плохой атмосферы или при использовании узкополосных фильтров.

Режимы тройного преобразования усиления

Фотоаппарат G3M662M поддерживает переключение режимов HCG (высокое усиление преобразования), LCG (низкое усиление преобразования) и HDR (высокий динамический диапазон). Режим HCG оптимизирует работу в условиях низкой освещенности, обеспечивая сверхнизкий уровень шума считывания 0,47e⁻ для съемки слабых деталей планет. Режим LCG обеспечивает большую емкость ячейки 38,9ke⁻, подходящую для ярких объектов. Режим HDR интеллектуально сочетает преимущества обоих режимов усиления, обеспечивая исключительный динамический диапазон 77,69 дБ за один снимок.

Технология нулевого амперного свечения

Фотоаппарат G3M662M обеспечивает «нулевое свечение усилителя» на аппаратном уровне. Независимо от того, используются ли длительные выдержки или высокие настройки усиления, результаты съемки остаются чистыми и четкими, без нежелательных тепловых помех. Это особенно важно для монохромной съемки, где каждый фотон имеет значение, а чистота изображения первостепенна.

Оптимизирован для многодиапазонной визуализации.

LRGB-изображение

Съемка в полном разрешении с использованием отдельных фильтров яркости и цвета для максимальной детализации и точности цветопередачи.

Узкополосный и ИК-диапазон

Расширенный спектральный диапазон позволяет эффективно использовать специализированные фильтры в диапазоне длин волн от УФ до ближнего инфракрасного излучения.

Монохромный дизайн гарантирует, что каждый фильтр захватывает данные в полном разрешении с максимальной эффективностью, без ограничений, связанных с цветовой интерполяцией.

Эффективная система электропитания

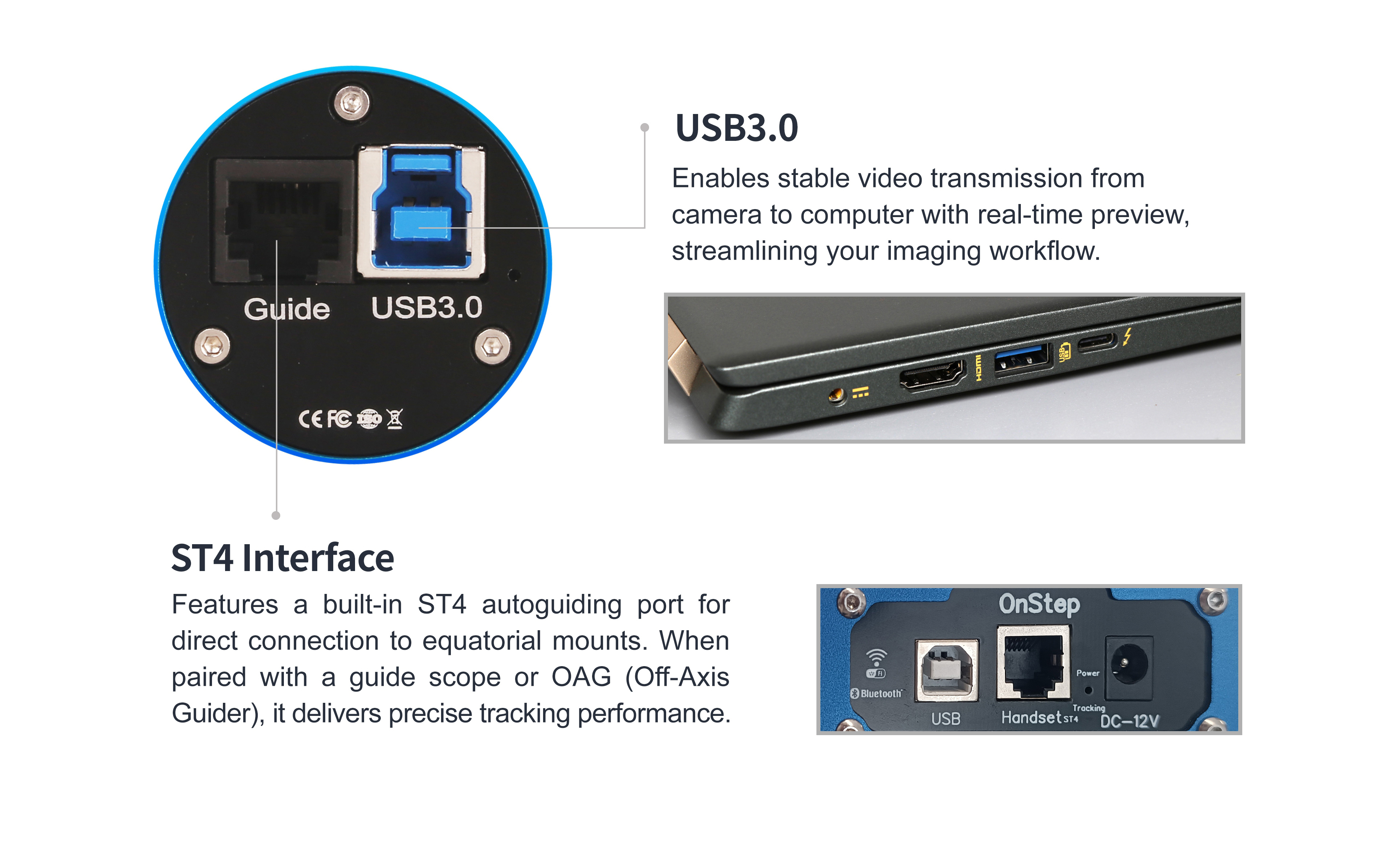

Камера работает исключительно через интерфейс USB 3.0, обеспечивая подачу питания. После подключения к хост-системе с помощью кабеля USB 3.0 устройство немедленно готово к работе. Такое решение с использованием одного кабеля упрощает настройку и снижает вероятность сбоев в вашей системе обработки изображений.

Технические характеристики

Основные параметры производительности

Основные технические характеристики

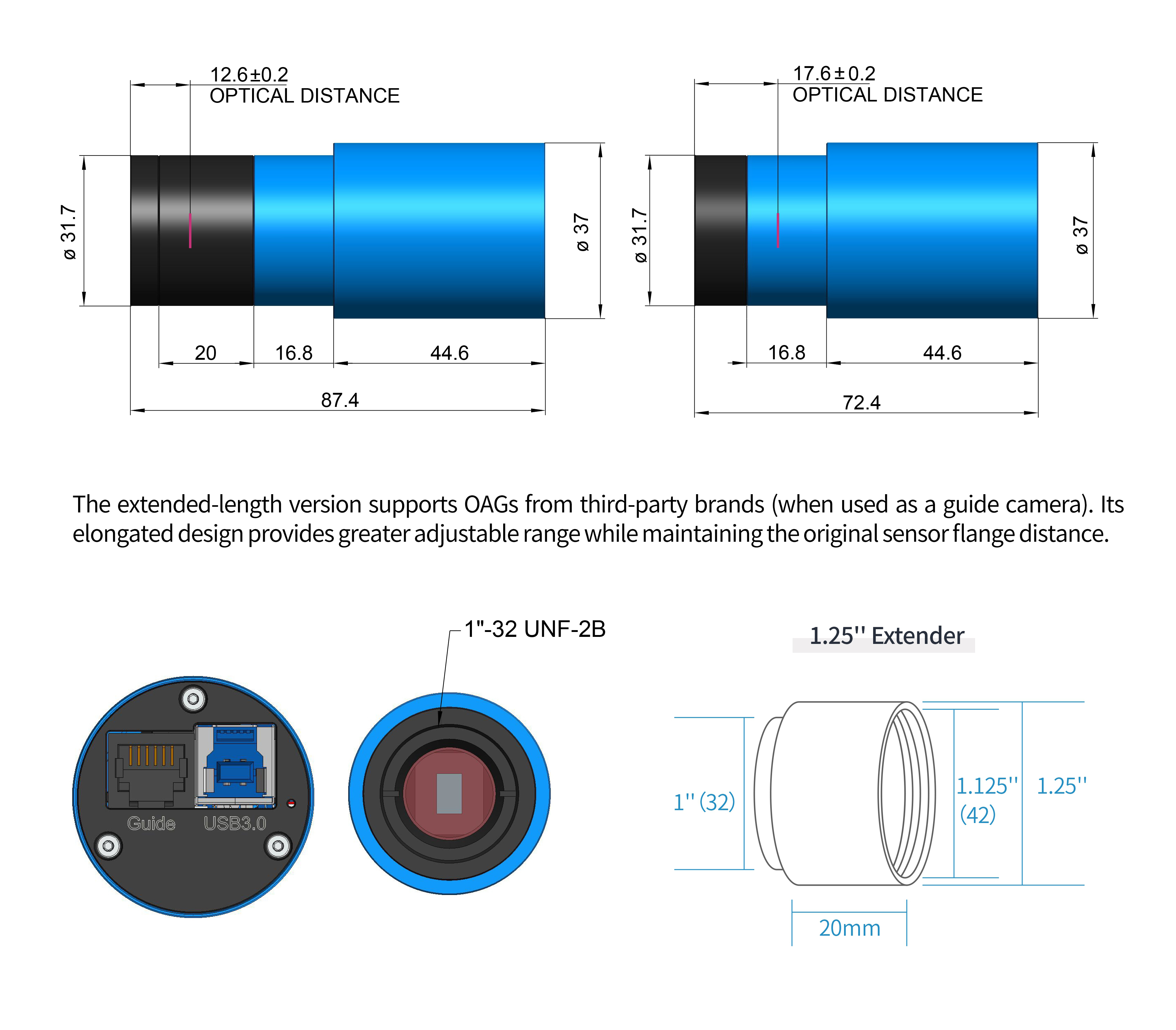

Интерфейс и физические характеристики

Гибкая многорежимная производительность

G3M662M поддерживает переключение режимов HCG (высокое усиление преобразования), LCG (низкое усиление преобразования) и HDR. Настраивайте эти режимы свободно в соответствии с вашими потребностями в съемке, чтобы оптимизировать динамический диапазон и шумовые характеристики для различных небесных объектов.

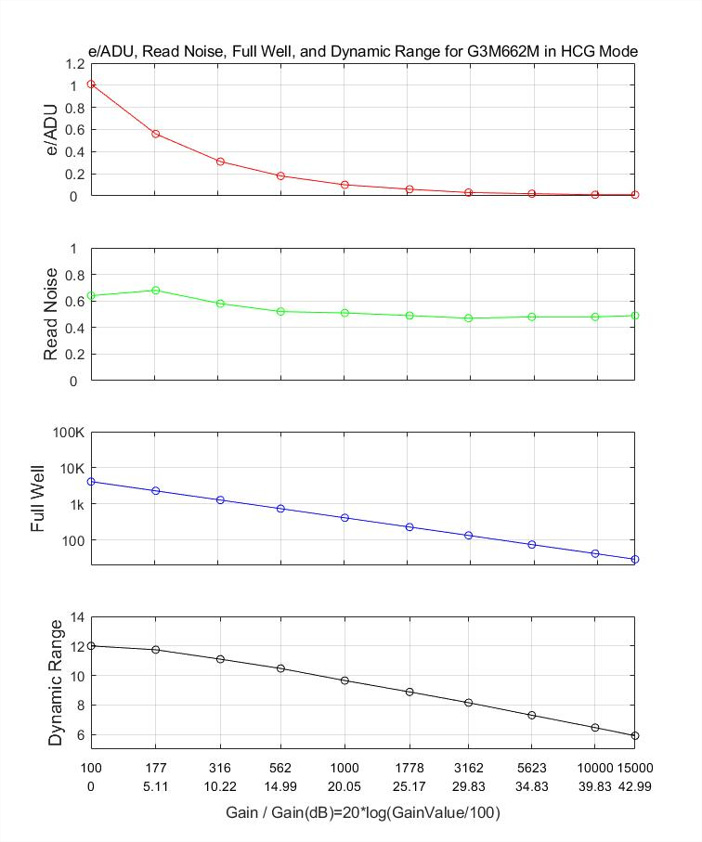

Производительность в режиме ХГЧ

Настройки камеры: Полное разрешение, режим RAW 12 бит

Режим HCG (High Conversion Gain) оптимизирован для астрофотографии в условиях низкой освещенности. На графике показана производительность при различных настройках усиления, где уровень шума считывания может составлять всего 0,47e⁻, что идеально подходит для съемки слабых деталей планет и темных областей Луны. Хотя полная емкость ячейки снижается до 4,1ke⁻, чрезвычайно низкий уровень шума считывания делает его идеальным для получения удачных снимков тусклых небесных объектов и для узкополосной съемки.

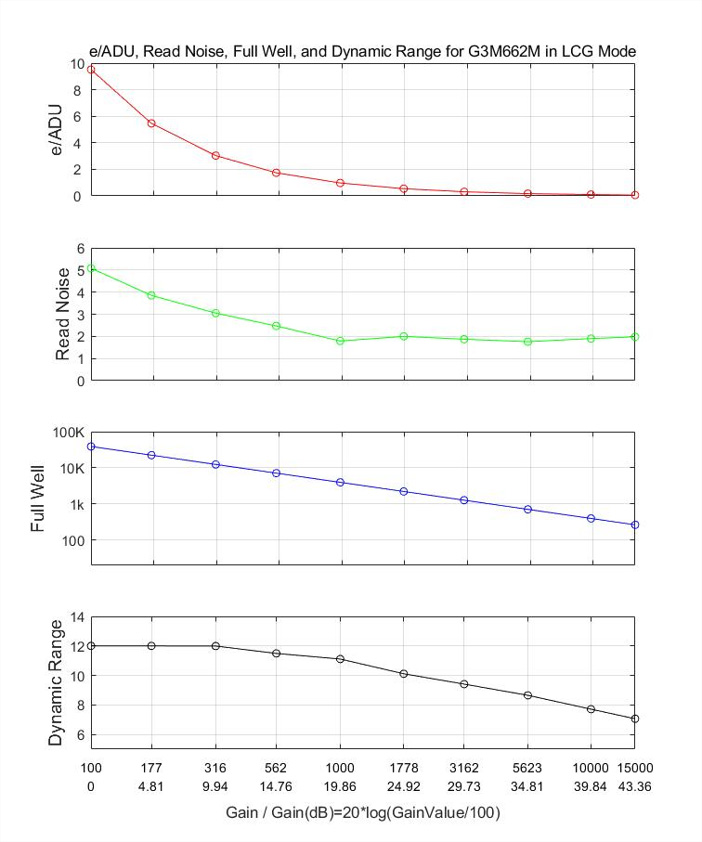

Производительность в режиме LCG

Настройки камеры: Полное разрешение, режим RAW 12 бит

Режим LCG (Low Conversion Gain) обеспечивает большую емкость полного заряда (38,9 кэ⁻), что подходит для съемки небесных объектов с высоким динамическим диапазоном. Этот режим превосходно подходит для фотографирования ярких объектов, таких как поверхность Солнца, лунные возвышенности или яркие планеты, такие как Юпитер и Венера. В этом режиме поддерживаются отличные характеристики с уровнем шума считывания всего 1,76e⁻ при оптимальных настройках, при этом сохраняется возможность захвата ярких деталей без насыщения.

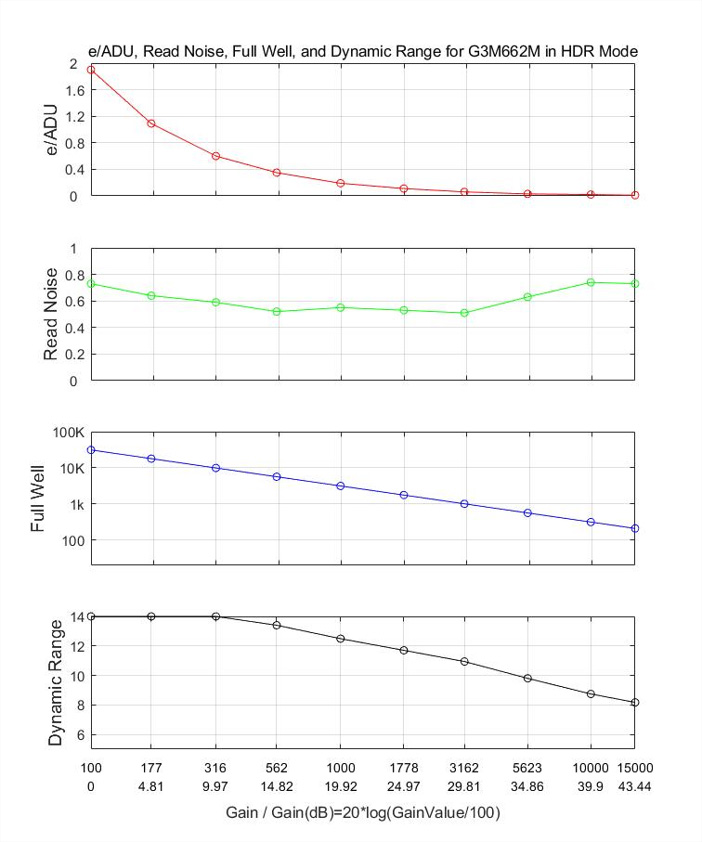

Производительность режима HDR

Настройки камеры: Полное разрешение, режим RAW 12 бит

Режим HDR (High Dynamic Range) интеллектуально сочетает в себе преимущества режимов HCG и LCG для достижения исключительного динамического диапазона в 77,69 дБ. Этот режим особенно подходит для захвата объектов с экстремальными различиями в яркости, таких как солнечные протуберансы, высококонтрастные участки лунной поверхности или планетарные объекты с яркими и темными областями. В этом режиме уровень шума считывания поддерживается на уровне 0,51e⁻, а емкость ячейки достигает 31,1 кэ⁻

Корпус серии G3M, изготовленный из прочного сплава, обеспечивает высокую надежность и долговечность. Камера имеет высококачественное антибликовое покрытие, защищающее сенсор и максимально увеличивающее светопропускание, а также устраняющее отражения. Отсутствие движущихся частей гарантирует прочность и надежность конструкции, а также увеличенный срок службы по сравнению с другими астрономическими камерами.

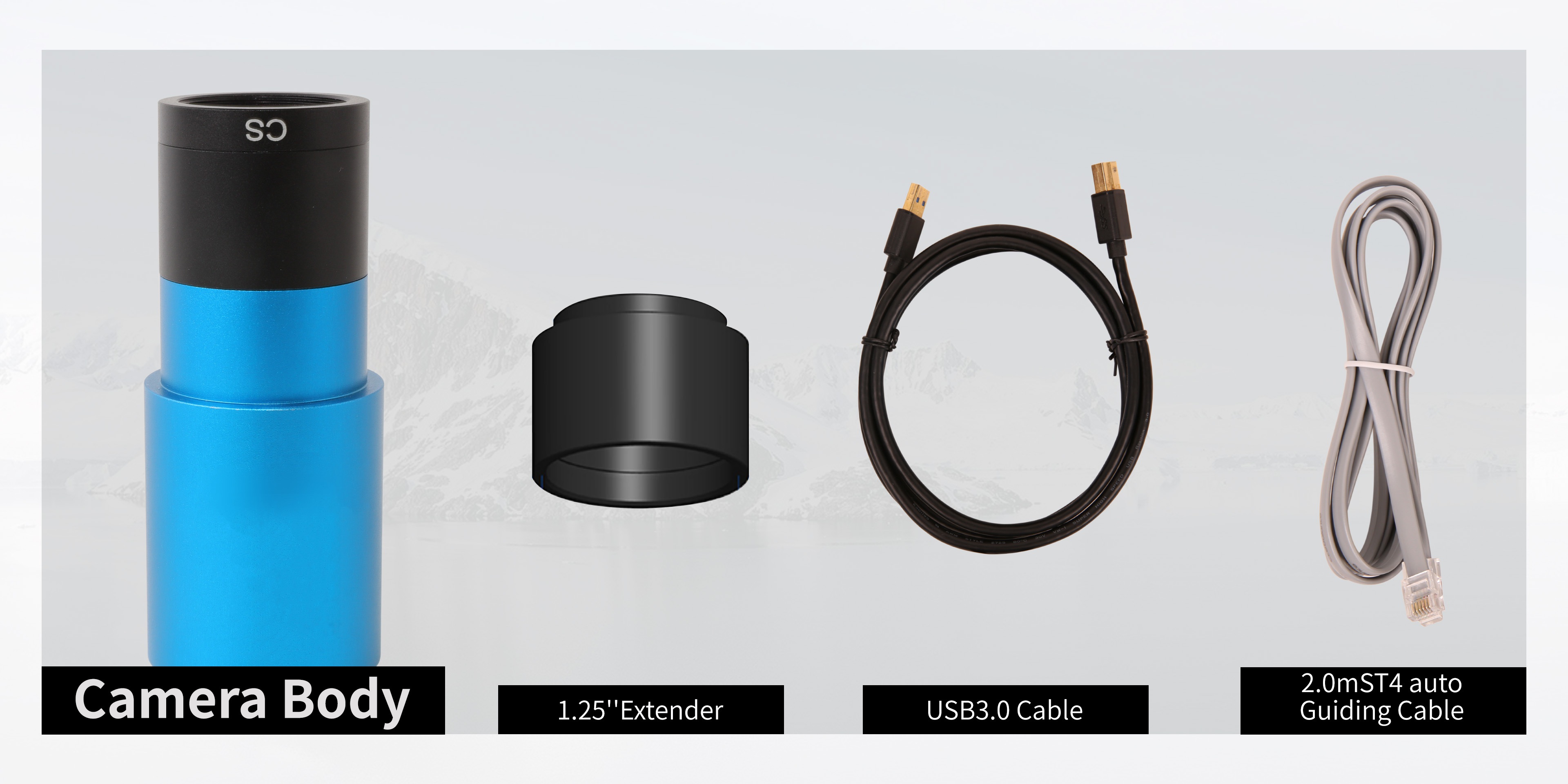

Стандартная комплектация включает:

• Корпус фотоаппарата G3M662M × 1
• Кабель для передачи данных USB 3.0 (2 м, Type-A — Type-B) × 1
• Направляющий кабель ST4 (2 м) × 1
• 1,25-дюймовая носовая часть × 1
• Краткое руководство пользователя × 1
