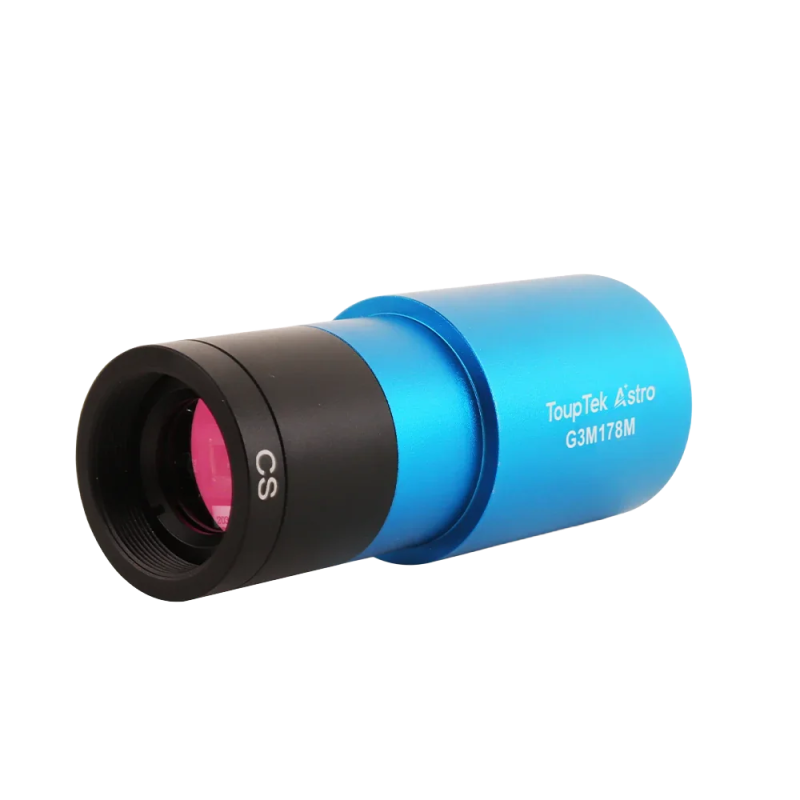

G3M178M - планетарная камера

Профессиональная монохромная астрономическая камера с CMOS-сенсором Sony IMX178, использующая технологии STARVIS и Exmor R, обеспечивающая исключительное разрешение и чувствительность для высококачественной съемки планет, Луны и Солнца.

Описание и характеристики

Планетарная камера G3M178M использует технологии SONY STARVIS и Exmor R, подходящие для астрономической фотографии, микроскопии, промышленного зрения и многого другого. В монохромной версии отсутствует матрица Байера, что обеспечивает максимальное разрешение и чувствительность, а также чрезвычайно низкий уровень шума считывания, высокую чувствительность и 14-битный АЦП с задней подсветкой CMOS-датчика изображения. Это позволяет G3M178M получать астрономические фотографии высокого разрешения с исключительной детализацией по всему спектру.

Ниже перечислены характеристики модели G3M178M:

• Монохромный CMOS-сенсор IMX178
• Разрешение: 6,2 мегапикселя (3040×2048)
• Квадратные пиксели размером 2,4 мкм
• Оптический формат 1/1,8 дюйма
• 14-битный АЦП
• Чувствительность G: 776 мВ при выдержке 1/30 с
• Низкий уровень шума: от 1,4 до 2,2e⁻
• Поддержка режима высокой частоты кадров (60 кадров в секунду при полном разрешении 8 бит).
• Максимальное отношение сигнал/шум: 40 дБ
• Динамический диапазон: 82 дБ

Основные функции

Технические преимущества

Превосходство монохромного сенсора

Камера G3M178M оснащена монохромной версией сенсора IMX178, в которой отсутствует байеровский цветовой фильтр, что обеспечивает 100% использование пикселей. Каждый пиксель напрямую захватывает весь поступающий свет без цветовой фильтрации, что приводит к примерно в 3 раза более высокой чувствительности по сравнению с цветными версиями. Благодаря повышенной чувствительности G в 776 мВ при выдержке 1/30 с, эта камера превосходно справляется с захватом мельчайших деталей небесных тел и обеспечивает превосходное разрешение для съемки планет с большим увеличением.

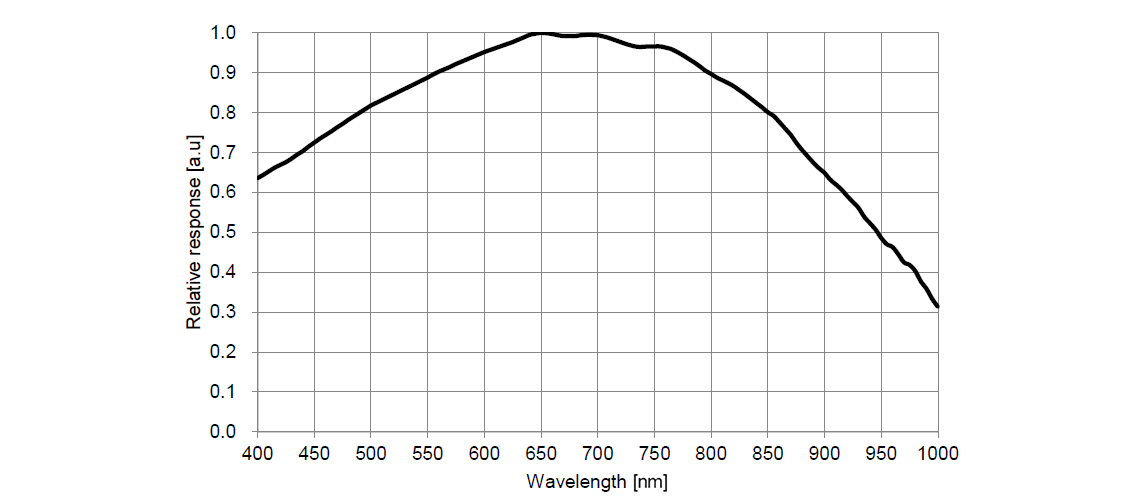

Расширенный спектральный отклик

Монохромный сенсор G3M178M обеспечивает исключительную спектральную чувствительность в диапазоне от 380 нм до 1100 нм при использовании защитного антиотражающего окна. Расширенный диапазон чувствительности в ближнем инфракрасном спектре открывает уникальные возможности для получения изображений, особенно для съемки деталей атмосферы планет, которые более заметны в ИК-диапазоне. Широкая спектральная чувствительность также делает его идеальным для использования с узкополосными фильтрами для специализированной астрономической съемки.

14-битный АЦП с превосходной тональной градацией

G3M178M оснащен собственным 14-битным АЦП, обеспечивающим 16 384 уровня тональной градации. В монохромной съемке эта исключительная битовая глубина становится еще более ценной, поскольку каждый пиксель представляет собой истинные данные о яркости без цветовой интерполяции. Богатая тональная информация сохраняет тонкие детали планет и позволяет использовать передовые методы обработки, поддерживая при этом плавные градиенты в протяженных объектах.

Частота кадров при различном разрешении и битовой глубине

Единица измерения: кадров в секунду (FPS)

Исключительно низкий уровень шума.

Фотоаппарат G3M178M демонстрирует удивительно низкий уровень шума считывания — всего 1,4e⁻ при высоких значениях усиления, что обеспечивает исключительно чистые изображения даже при съемке слабых деталей. В сочетании с высокой емкостью ячейки памяти 10,7ke⁻ камера обеспечивает впечатляющий динамический диапазон в 82 дБ. Такое сочетание низкого уровня шума и высокого динамического диапазона делает ее идеальной для съемки как ярких планетных объектов, так и тонких атмосферных полос за один снимок.

Гибкие варианты сортировки по контейнерам

G3M178M поддерживает цифровое биннинг-преобразование от 1×1 до 8×8 в режиме стекирования или усреднения, а также аппаратное биннинг-преобразование от 1×1 до 2×2. Аппаратное биннинг-преобразование значительно улучшает отношение сигнал/шум, сохраняя при этом высокую частоту кадров, что делает его особенно полезным для съемки в условиях плохой видимости или при использовании узкополосных фильтров. Монохромный сенсор гарантирует получение чистых результатов без артефактов.

Оптимизирован для многодиапазонной визуализации.

Монохромная конструкция G3M178M делает его идеальным для передовых методов визуализации, включая LRGB, узкополосную и метановую визуализацию. Благодаря отсутствию ограничений матрицы Байера, каждый фильтр захватывает данные с полным разрешением и максимальной эффективностью. Расширенный спектральный диапазон позволяет эффективно использовать специализированные фильтры от УФ до ближнего инфракрасного излучения.

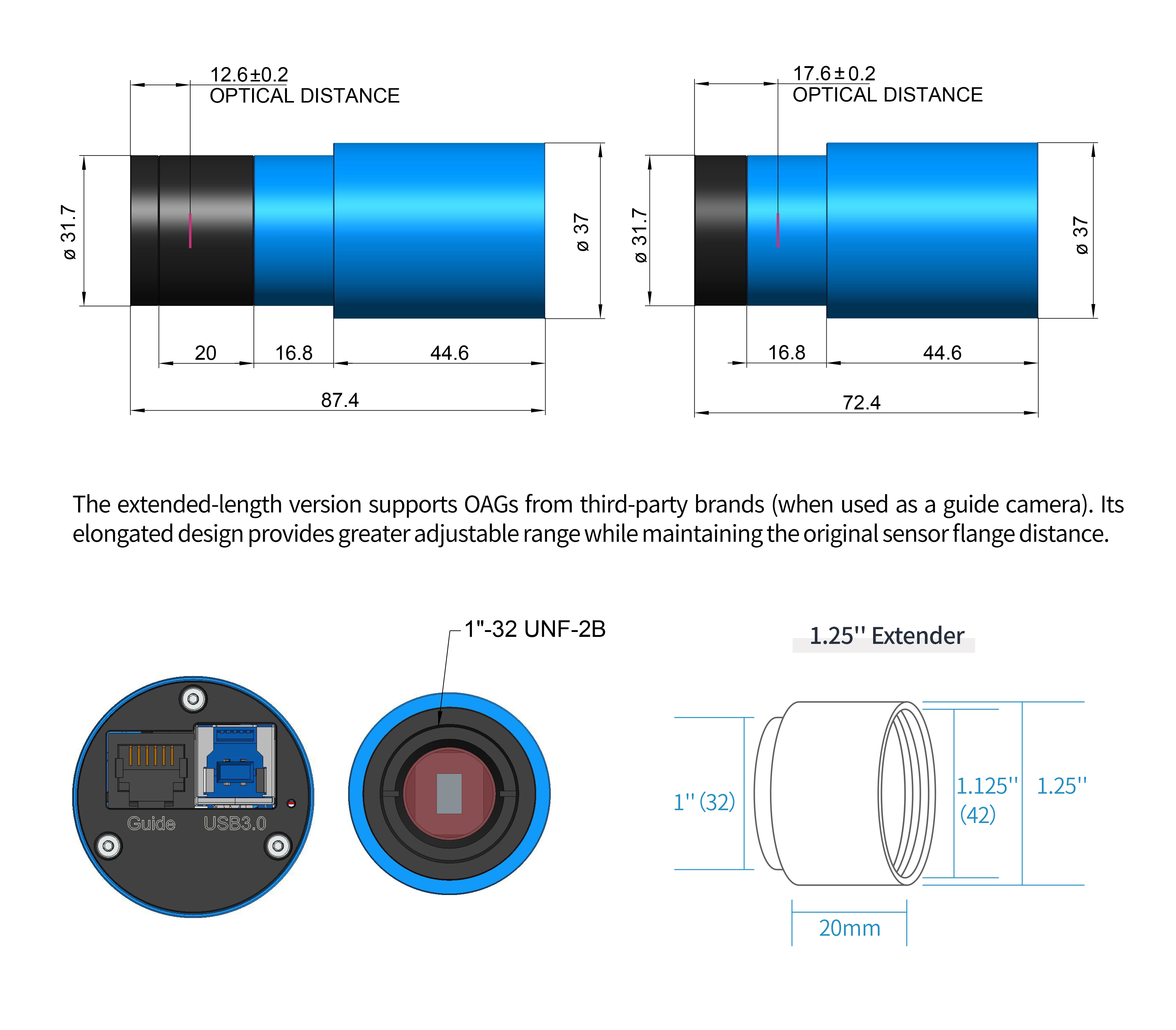

Профессиональные варианты монтажа

Стандартное крепление C-Mount

Заднее фокусное расстояние 17,5 мм обеспечивает максимальную совместимость с телескопами и промышленной оптикой.

Конструкция ствола 1,25 дюйма

Прямая совместимость со стандартными фокусерами и фильтровыми системами телескопов.

Прочная конструкция из сплава обеспечивает стабильность и долговечность при длительном использовании в астрономических целях.

Эффективное управление питанием

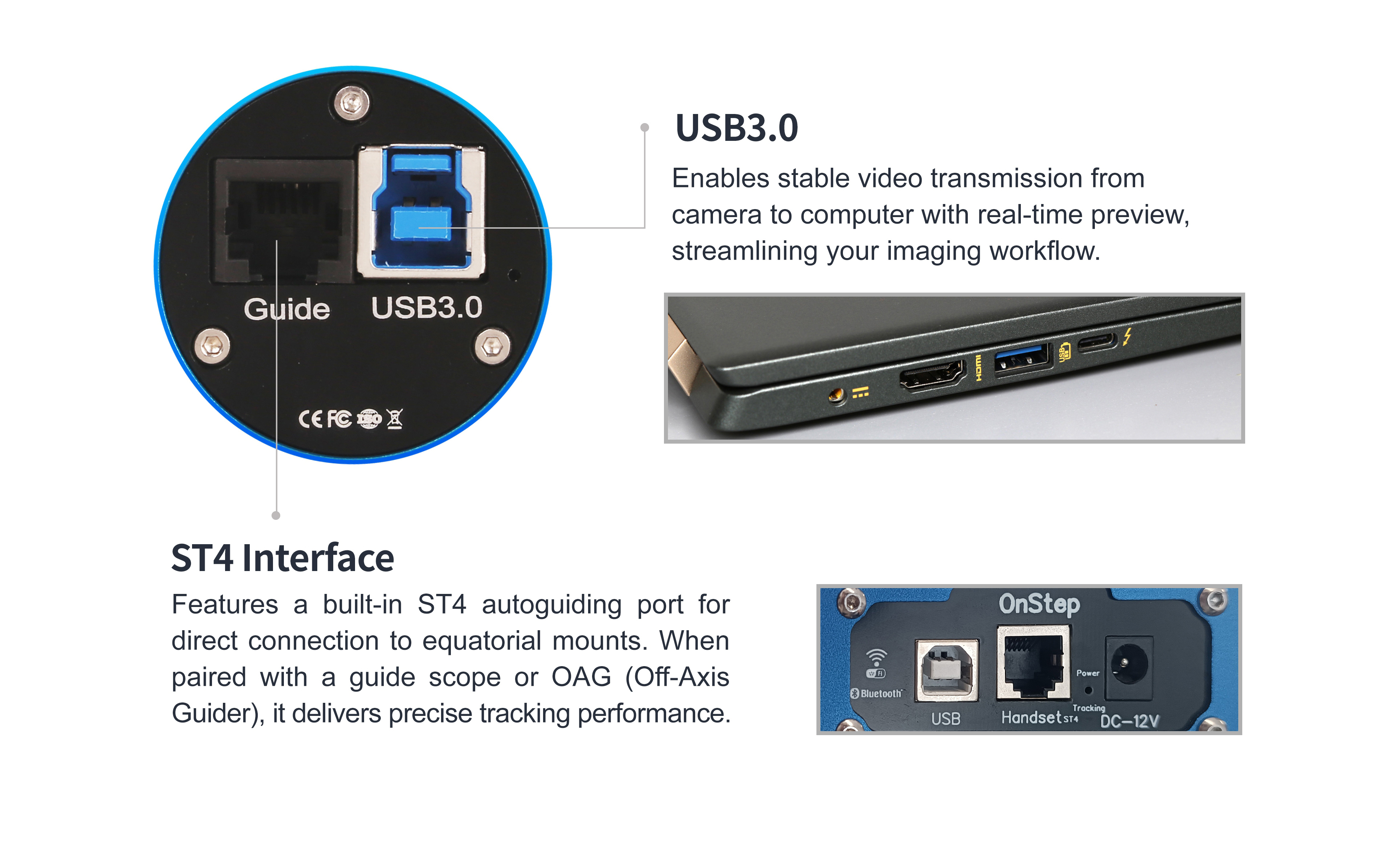

Камера работает исключительно через USB 3.0, что исключает необходимость во внешних источниках питания. Это решение с одним кабелем упрощает настройку в полевых условиях, обеспечивая при этом стабильную работу. Эффективная конструкция поддерживает низкое энергопотребление, несмотря на высокие эксплуатационные характеристики, что делает её подходящей для длительных сеансов съёмки.

Технические характеристики

Основные параметры производительности

Основные технические характеристики

Интерфейс и физические характеристики

Анализ производительности камеры

Камера G3M178M демонстрирует исключительные характеристики, оптимизированные для монохромной астрономической съемки. Показатели производительности камеры, включая преобразование e⁻/ADU, шум считывания, полную емкость ячейки и динамический диапазон, демонстрируют ее возможности во всем диапазоне усиления.

Анализ кривой производительности

Настройки камеры: Полное разрешение, режим RAW 14 бит

Анализ характеристик показывает исключительные возможности G3M178M для астрономической съемки. Уровень шума считывания снижается с 2,03e⁻ при минимальном усилении до впечатляющих 0,93e⁻ при максимальном усилении, демонстрируя способность камеры захватывать чрезвычайно слабые детали. Полная емкость ячейки 10,6 кэ⁻ обеспечивает превосходный запас для ярких объектов, сохраняя при этом динамический диапазон, превышающий 7,99 ступеней даже при самых высоких настройках усиления. Это сочетание делает камеру универсальной как для съемки ярких планет, так и для работы со слабыми туманностями.

Ключевые показатели эффективности

e⁻/ADU (Электроны на ADU)

Коэффициент преобразования демонстрирует превосходный контроль чувствительности, варьирующийся от 0,65 e⁻/ADU при единичном усилении до 0,01 e⁻/ADU при максимальном усилении, что обеспечивает точный контроль над яркостью изображения и характеристиками шума.

Характеристики шума при чтении

Благодаря уровню шума считывания всего 0,93e⁻ при высоких значениях усиления, G3M178M превосходно справляется с захватом мельчайших деталей. Этот сверхнизкий уровень шума особенно полезен для узкополосной съемки и работы с планетами с высоким разрешением.

Полная вместимость скважины

Значительная емкость ячейки 10,6 кэ⁻ обеспечивает превосходную производительность при работе с яркими объектами, предотвращая преждевременное насыщение и сохраняя при этом хорошее соотношение сигнал/шум в одиночных экспозициях.

Динамический диапазон

Благодаря сохранению более 12 ступеней динамического диапазона при низких настройках усиления, камера может одновременно захватывать яркие ядра и слабые внешние области протяженных объектов, что имеет решающее значение для научных приложений визуализации.

Серия G3M отличается прочным корпусом из сплава, обеспечивающим долговечность и стабильность во время длительных сеансов съемки. Камера оснащена высококачественным защитным окном с антибликовым покрытием, оптимизированным для расширенного спектрального диапазона монохромного сенсора. Отсутствие движущихся частей и прочная конструкция способствуют исключительной надежности и долговечности, что делает ее идеальным выбором для серьезных астрономических задач съемки.

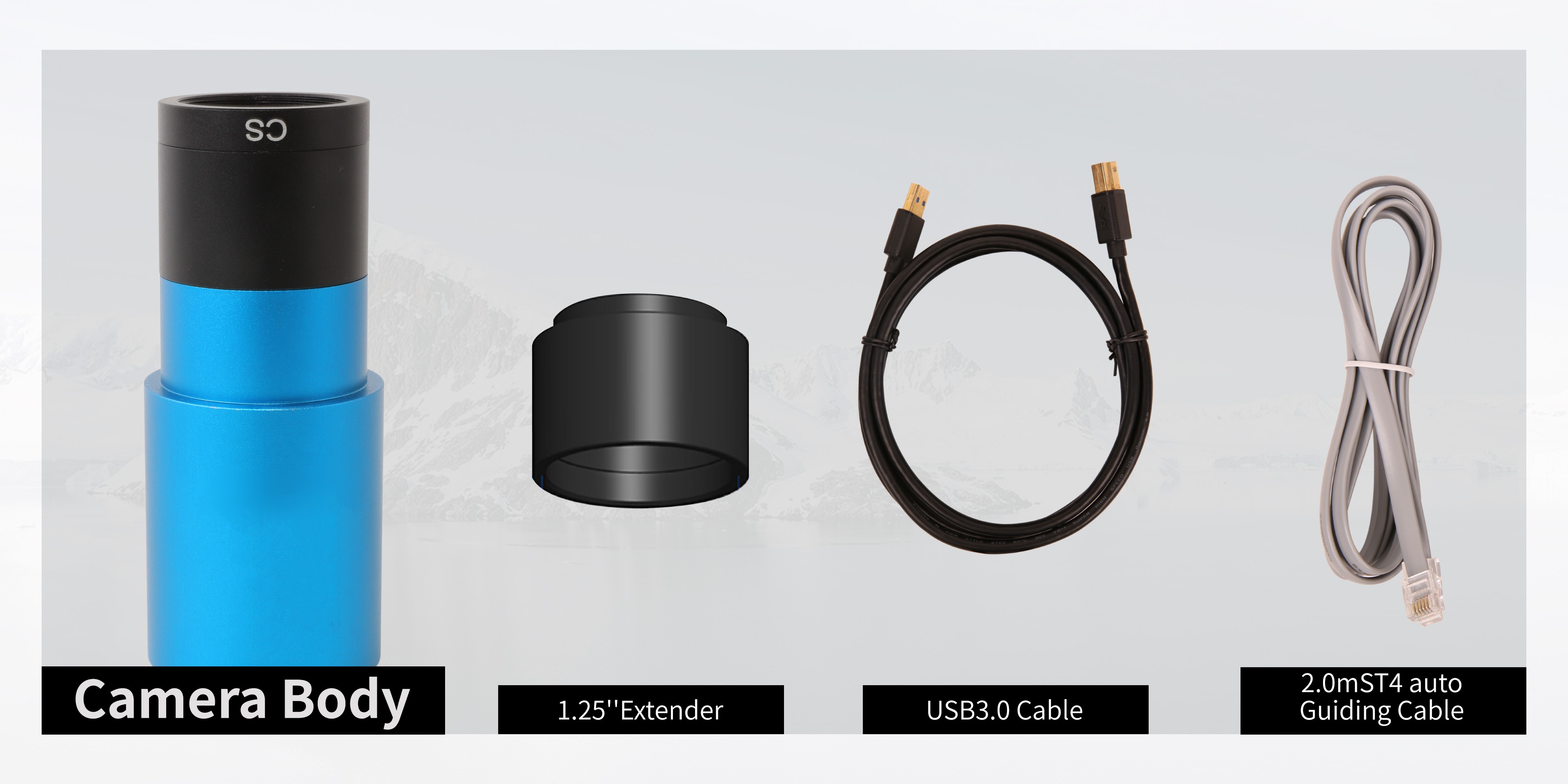

В стандартный комплект входит:

• Корпус фотоаппарата G3M178M × 1
• Кабель для передачи данных USB 3.0 (2 м, Type-A — Type-B) × 1
• Направляющий кабель ST4 (2 м) × 1
• 1,25-дюймовая носовая часть × 1
• Краткое руководство пользователя × 1
