Модель PV Inspector для работы в ближнем ИК диапазоне обладает высокой скоростью и чувствительностью для поточного контроля качества фотоэлектрических элементов на основе анализа сигналов электро- и фотолюминесценции. Сенсор камеры обладает квантовой эффективностью более 90% в спектральном диапазоне с длиной волны более 800 нм. В камере использована технология Fringe Suppression™ для устранения интерференционных эффектов при работе в ближней ИК области. Сенсор (1024х1024 пикс.) обладает пикселями с характерным размером 13 мкм, низким уровнем темнового тока благодаря термоэлектрическому охлаждению до -70°C. Камера обладает высокой производительностью, быстрой скоростью считывания (до 5 МГц) и быстрым переключением экспозиции. USB 2.0 порт обеспечивает надежное виброустойчивое соединение камеры с ПК.
Увеличение чувствительности матрицы в ближнем ИК диапазоне и быстрая скорость считывания данных позволяет камере PV Inspector проводить исследования со скоростью более 1 элемента в секунду.
Особенности:
- Квантовая эффективность более 90%
- Скорость считывания: 5 МГц, 3 МГц
- Быстрое переключение между выдержками
- Технология Fringe Suppression™
- Технология UltraVac™
Технические параметры ПЗС камеры PV Inspector:
|
Параметр |
Значение |
|
Разрешение сенсора |
1024 x 1024 |
|
Размер сенсора |
13.3 x 13.3 мм |
|
Размер пикселя |
13 x 13 мкм |
|
Шум считывания |
9 e- при частоте 3 МГц |
|
Емкость пикселя (тип.) |
100,000 e- |
|
Предел насыщения |
200,000 e- |
|
Длительность режима съемки с 2 экспозициями |
500 мс |
|
Частота кадров |
до 4.4 к/с при частоте 5 МГц |
Основные характеристики и преимущества ПЗС камер серии PV Inspector:
|
Характеристика |
Описание |
|
Система термоэлектрического охлаждения до -70°C (воздушное охлаждение системы) |
Снижение уровня темнового тока |
|
Размер пикселя: 13 x 13 мкм |
Оптимальный баланс разрешения и динамического диапазона |
|

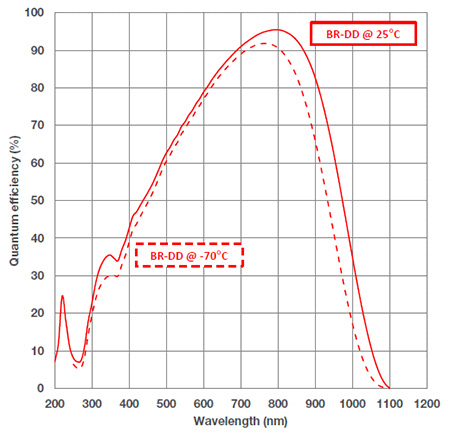

Квантовая эффективность более 90% при 800 нм |
Высокая чувствительность в ближнем ИК диапазоне |
|
Технология Fringe Suppression™ |
Устранение интерференционных эффектов при работе в ближнем ИК диапазоне, оптимизация разрешающей способности. |
|
Режим съемки с 2 выдержками |
Уникальный режим съемки с быстрым переключением между выдержками |
|
Период цикла съемки с 2 выдержками |
500 мс |
|
Время переключения между выдержками |
Незначительное |
|
Конструкция с одним входным окном с просветляющим покрытием |
Просветляющее покрытие для работы в ближнем ИК диапазоне |
|
Технология UltraVac™ |
Важно для поддержания вакуума, беспрецедентного уровня охлаждения и защиты сенсора. |
|
Охлаждение при включении |
Камера не требует подключения к ПК для поддержания стабильного термоэлектрического охлаждения |
|
Учет смещения темнового уровня матрицы |
Важно для количественных динамических измерений |
|
Блокируемое USB соединение |
Обеспечивает надежное, виброустойчивое соединение |
|
Скорости считывания: 5 МГц и 3 МГц |
Быстрые скорости для увеличения числа исследуемых элементов в единицу времени |
|
Встроенный затвор (дополнительно) |
16-битная оцифровка и широкий динамический диапазон |
|
Solis ПО от Andor/ SDK (SDK для Linux дополнительно) |
Удобный интерфейс (для пользователей Windows) для легкой оптимизации работы камеры, системной интеграции, автоматизации и дополнительных возможностей обработки данных. |
|
Программный интерфейс Halcon |
Совместимость камеры с библиотеками для обработки изображений |
