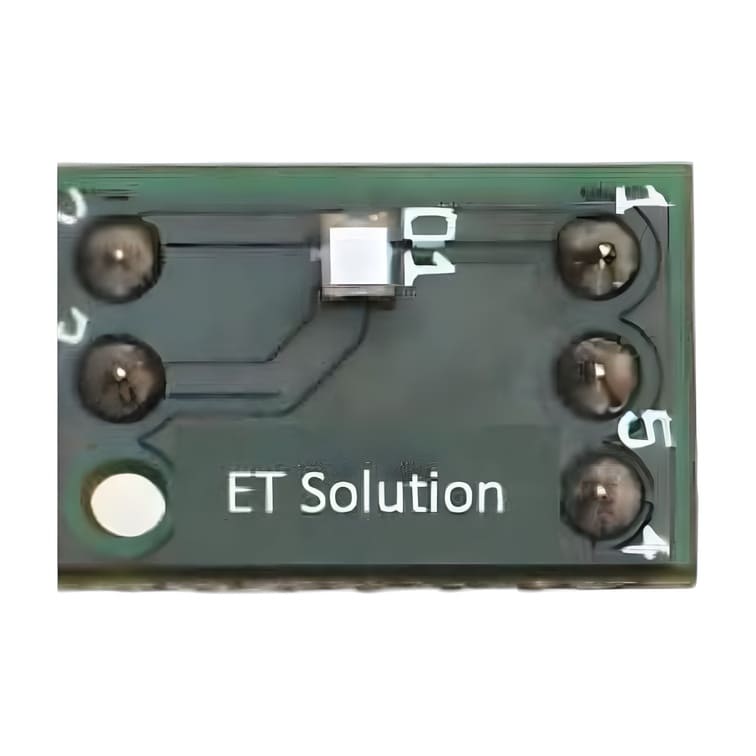

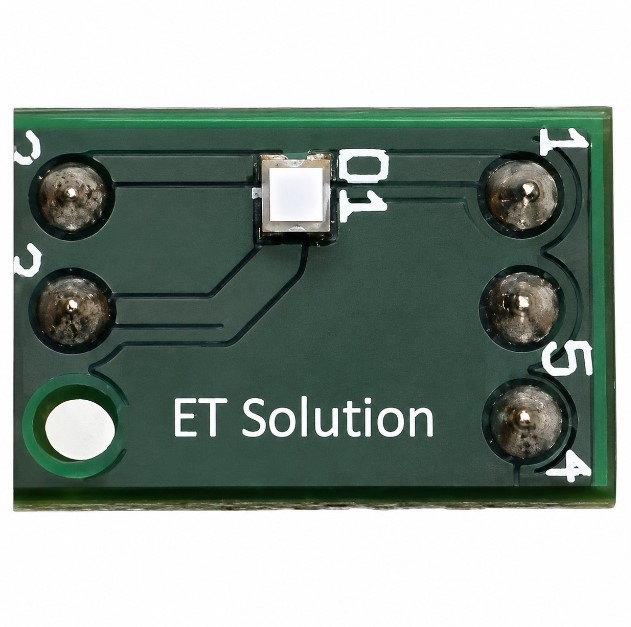

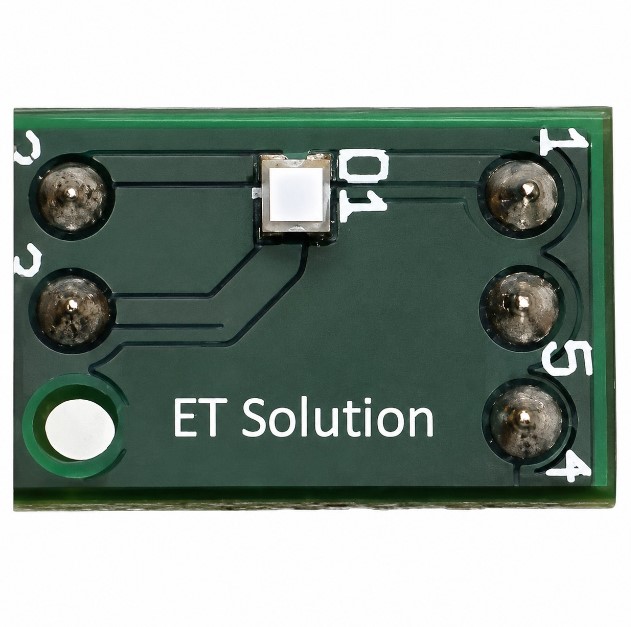

Данная тестовая плата предназначена для оценки ключевых показателей производительности различных типов чипов SiPM и обеспечивает прямой доступ к его выходным сигналам без дополнительной схемы усиления. Отсутствие встроенного операционного усилителя позволяет получать «сырые» сигналы сенсора, что особенно важно при разработке собственных схем обработки и точной настройке системы.
Преимущества:
- Прямой доступ к сигналу SiPM без искажений усилителем;
- Поддержка стандартного и быстрого выходов;
- Высокая точность измерения формы импульса;
- Компактный размер для удобной интеграции;
- Подходит для экспериментов с малосигнальными сенсорами;
- Гибкость в построении кастомных схем считывания;
- Отличный инструмент для исследований и калибровки.
Технические характеристики
|
Технические характеристики |
Значение |
|
Размер |
9 × 14 мм |
|
Активная область |
1 × 1 мм |
|
Размер корпуса |
1.5 × 1.8 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Выходы |
анод (стандартный сигнал) |
|
Подключение |
pin-выводы |
|
Полярность сигнала |
положительная |
|
Усилитель |
отсутствует |
Области применения:
- Исследование характеристик SiPM;
- Разработка собственных усилителей и схем считывания;
- Лабораторные эксперименты с малыми сигналами;
- Калибровка фотодетекторов;
- Образовательные и научные проекты.

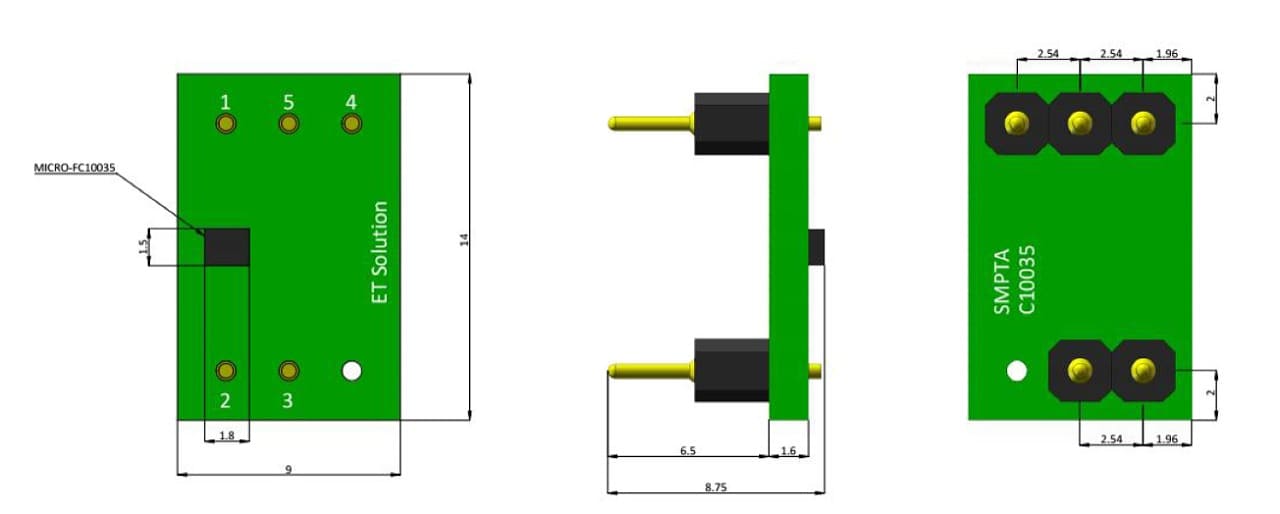

Габаритные размеры:
