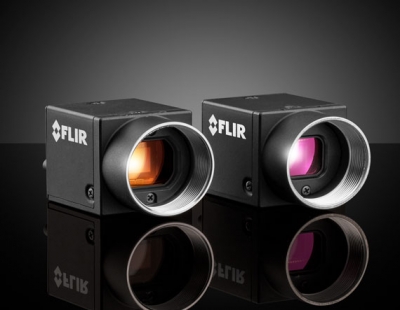

Монохромная камера FLIR Blackfly® S, GigE, модель: BFS-PGE-13Y3M-C, формат сенсора: 1/2", разрешение: 1.30 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой

Описание

BFS-PGE-13Y3M-C производства Edmund Optics FLIR Blackfly® S — камера промышленного (машинного) зрения: такие камеры используются не для обычной съёмки, а как «электронный глаз» станков, роботов и измерительных систем, которые сами анализируют изображение и на его основе принимают решения — например, проверяют деталь на брак, находят нужный объект или измеряют его размеры.

Эта модель — монохромная камера: её сенсор фиксирует только яркость света в каждой точке кадра, без разбивки на цветовые каналы. Такой подход даёт более высокую чувствительность и более резкое, контрастное изображение по сравнению с цветной камерой того же класса, что особенно ценно там, где важна не цветопередача, а точность измерения формы и размеров объекта.

Разрешение матрицы, то есть общее количество отдельных светочувствительных точек (пикселей), из которых складывается каждый кадр, у этой модели составляет 1,30 мегапикселя (Мп) — чем выше это число, тем мельче детали можно различить на изображении, но тем больше данных нужно передавать и обрабатывать за то же время.

Формат сенсора (1/2") — это условное обозначение физического размера светочувствительной матрицы камеры: чем крупнее сенсор при одинаковом количестве пикселей, тем крупнее сами пиксели и тем лучше камера обычно работает при слабом освещении, а также тем меньше искажений вносит объектив по краям кадра.

Сенсор этой камеры — CMOS-типа с прогрессивной построчной разверткой: весь кадр считывается целиком за один проход, а не собирается из чередующихся половин, как в старых видеокамерах, — благодаря этому изображение движущихся объектов получается чётким и без искажений на резких границах.

Объектив к камере крепится по стандарту C-Mount — распространённому резьбовому соединению, широко используемому в промышленных и научных камерах именно потому, что оно даёт жёсткую, не люфтящую фиксацию объектива без перекоса относительно сенсора.

Для передачи данных используется интерфейс GigE (гигабитный Ethernet): в отличие от USB, такой кабель можно тянуть на десятки метров без потери сигнала, что удобно, когда камеру нужно установить далеко от управляющего компьютера — например, на производственной линии или крупном оптическом стенде.

Подобные камеры находят применение в самых разных задачах: от автоматического контроля качества деталей на конвейере и подсчёта изделий до научных экспериментов, где нужно зафиксировать быстро меняющуюся картину с высокой точностью и передать её в компьютер для последующего анализа.

Характеристики

• Артикул: 36-558; производитель: Edmund Optics
• Модель: BFS-PGE-13Y3M-C
• Формат сенсора: 1/2"
• Разрешение: 1,30 Мп
• Крепление объектива: C-Mount
• Тип сенсора: CMOS с прогрессивной разверткой
• Интерфейс: GigE (Gigabit Ethernet)

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция

Описание семейства продуктов

• PoE (питание через Ethernet)
• Совместимость с GigE Vision и GenICam
• Сверхкомпактный форм-фактор
• Обширная библиотека API и входящий в комплект SDK Spinnaker

Камеры FLIR Blackfly® S PoE GigE отличаются небольшим весом и множеством встроенных в камеру функций обработки изображений, включая объединение в группы, элементы управления автоматической экспозицией и инструменты преобразования цвета. Доступные с рядом датчиков CMOS, эти камеры предлагают разрешение до 20MP и частоту кадров до 291 кадр/с. Эти камеры PoE имеют буфер изображения 240 МБ и энергонезависимую флэш-память 6 МБ. Камеры FLIR Blackfly® S PoE GigE включают в себя программное обеспечение SDK (Windows и Linux) и обширную библиотеку API, чтобы сократить время выхода приложений машинного зрения на рынок. Эти камеры поддерживают GigE Vision версии 1.2 и совместимы со сторонним программным обеспечением GigE Vision.

Примечание. Кабель GigE продается отдельно и необходим для работы. Программное обеспечение доступно для скачивания. Также доступны камеры Blackfly® PoE GigE.
