Поставщик
|
Thorlabs |
|
Артикул
|
B60120B |
|
Толщина
|
110 мм |
|
Ширина плиты
|
600 |
|
Длина плиты
|
1200 |
|
Отверстия плиты
|
M6x1.0 |
|
Размер плиты
|
600х1200 |
Описание

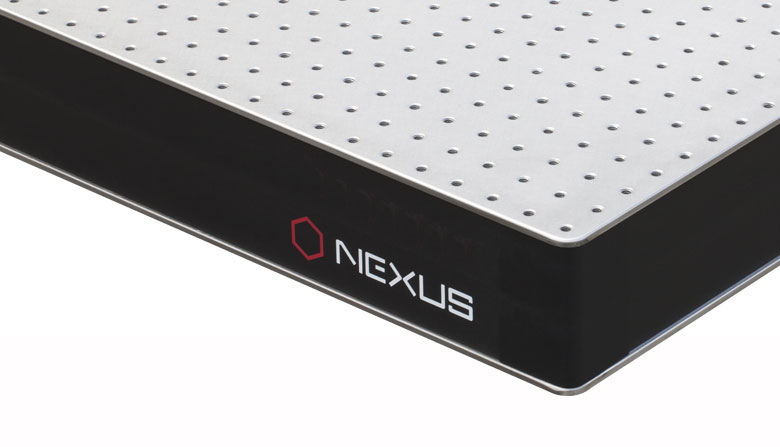

Оптическая плита Nexus B60120B представляет собой прецизионную платформу профессионального уровня для построения стационарных оптических и фотонных систем, требующих максимальной механической стабильности и виброизоляции. Конструкция плиты основана на сэндвич-технологии с использованием сотового заполнителя между двумя стальными пластинами толщиной 5 мм, что обеспечивает исключительную жесткость при минимальной массе конструкции. Данная технология позволяет достичь высоких собственных частот механических колебаний и эффективного демпфирования вибраций в широком частотном диапазоне. Рабочая поверхность плиты имеет размеры 600 x 1200 мм и оснащена регулярной матрицей резьбовых отверстий M6 x 1.0 с шагом 25 мм, что обеспечивает универсальность монтажа оптомеханических компонентов и возможность построения сложных оптических систем. Поверхность плиты обработана с высокой точностью плоскостности, что гарантирует параллельность установки оптических элементов и отсутствие систематических перекосов в оптической схеме.
Характеристики
- Габаритные размеры: 600 мм x 1200 мм x 110 мм
- Тип резьбы монтажных отверстий: метрическая M6 x 1.0
- Шаг отверстий: 25 мм в обоих направлениях
- Толщина верхней стальной пластины: 5 мм
- Толщина нижней стальной пластины: 5 мм
- Тип сердечника: стальной сотовый заполнитель для максимальной жесткости
- Технология соединения: сварка сталь-к-стали по всему периметру
- Плоскостность верхней поверхности: ±0.1 мм на площади 600 x 600 мм
- Резонансная частота: высокая, обеспечивает стабильность при внешних вибрациях
- Тип демпфирования: широкополосное подавление вибраций
- Материал изготовления: высококачественная конструкционная сталь
- Покрытие поверхности: антикоррозийная обработка для долговечности
- Термическая стабильность: равномерное температурное расширение по всей площади
Отрасли применения
- Лазерные исследования: построение стабильных лазерных систем для генерации ультракоротких импульсов и прецизионной спектроскопии
- Интерферометрия: создание интерферометрических установок для измерений с нанометровой точностью и гравитационно-волновой астрономии
- Квантовые технологии: оптические столы для экспериментов с запутанными фотонами и реализации квантовых вычислений
- Биофотоника: платформы для сверхразрешающей микроскопии и конфокальных систем визуализации живых клеток
- Оптоволоконные технологии: стенды для юстировки и тестирования волоконно-оптических компонентов телекоммуникационных систем
- Метрология и стандарты: эталонные измерительные установки для калибровки оптических приборов и сертификации оптических элементов
- Разработка оптических приборов: прототипирование новых оптических систем с возможностью быстрой реконфигурации
- Научно-исследовательские институты: оснащение физических и химических лабораторий для фундаментальных исследований
- Производство полупроводников: оптические системы контроля качества и литографии в производстве микроэлектроники
