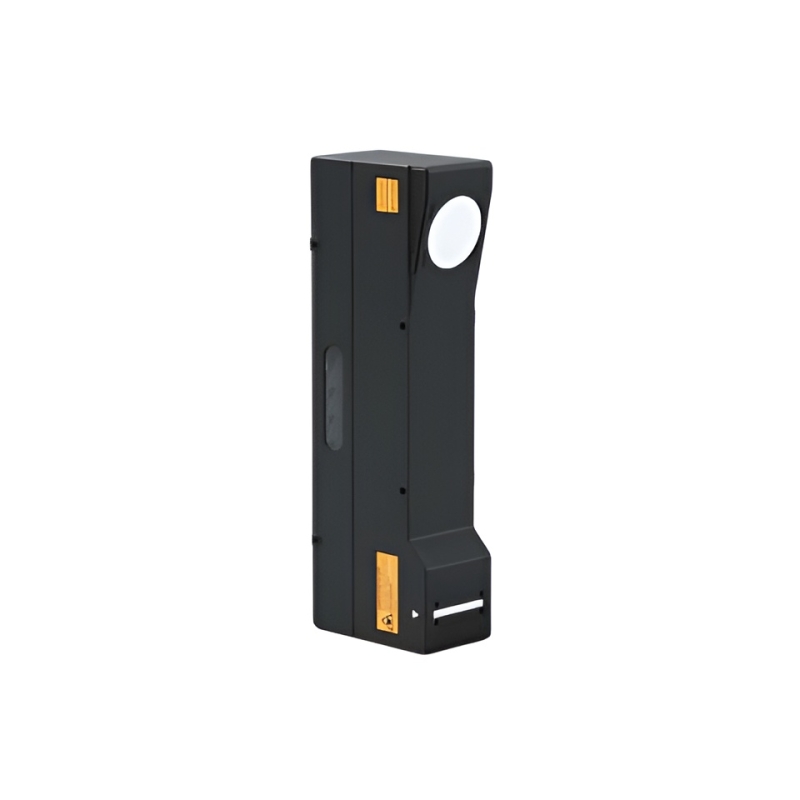

APRI71600 – 3D-лазерный профилировщик, 1070 мм

Модель APRI71600 предназначена для задач, где требуется особенно широкий охват по оси X. При опорном расстоянии 1070 мм профилировщик обеспечивает диапазон измерения от 745 до 2250 мм, что позволяет использовать его для контроля крупноформатных изделий, широких листовых материалов, панелей, крупных сборочных единиц и протяжённых поверхностей. При этом устройство формирует до 3200 точек профиля, обеспечивая получение детализированных данных по всей ширине рабочей зоны.

Благодаря большому рабочему диапазону по оси Z модель подходит для измерения значительных перепадов высоты и анализа формы объектов с выраженной геометрией. Повторяемость по оси Z составляет 100 мкм, а по оси X — 150 мкм, поэтому APRI71600 может применяться в задачах широкозонного контроля, где важны стабильность измерения, воспроизводимость результата и возможность работы на значительном удалении от объекта.

Скорость сканирования до 20 000 Гц делает профилировщик пригодным для эксплуатации в составе поточных и автоматизированных линий. Это позволяет использовать модель в режиме непрерывного контроля, когда данные должны поступать в систему управления без остановки технологического процесса.

Как и другие представители серии APRI, модель APRI71600 поддерживает автоматическую коррекцию и автоматическую сшивку, что упрощает работу с измерительной системой и улучшает итоговое качество данных.

Источник света с длиной волны 450 нм и лазер класса 3R позволяют эффективно использовать прибор в задачах профилирования на сверхшироких участках. Промышленное исполнение IP67, стойкость к вибрациям, ударным нагрузкам и помехам делают APRI71600 надёжным решением для эксплуатации в реальных производственных условиях.

Преимущества:

• сверхширокая зона измерения по оси X — до 2250 мм;
• большое опорное расстояние — 1070 мм;
• до 3200 точек профиля по линии сканирования;
• поддержка вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• расширенные возможности интеграции через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

• контроль профиля и геометрии крупноформатных изделий;
• измерение широких листов, панелей и протяжённых поверхностей;
• контроль перепадов высоты и формы объектов на больших участках;
• инспекция крупногабаритных деталей на автоматизированных линиях;
• интеграция в системы машинного зрения и автоматического контроля качества.

Технические характеристики:

• Рабочее расстояние: 1070 мм;
• Диапазон измерения по оси Z: +380 мм / -1150 мм;
• Полная шкала: 1530 мм;
• Диапазон измерения по оси X, ближняя сторона: 745 мм;
• Диапазон измерения по оси X на опорном расстоянии: 1120 мм;
• Диапазон измерения по оси X, дальняя сторона: 2250 мм;
• Ширина линии по оси X: 745–2250 мм;
• Длина волны источника света: 450 нм;
• Класс лазера: 3R;
• Выходная мощность лазера: 50 мВт;
• Повторяемость по оси Z: 100 мкм;
• Повторяемость по оси X: 150 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси Z: 500 мкм;
• Интервал данных профиля по оси X: 500 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2500–20000 Гц;
• Напряжение питания: 24 В;
• Потребляемая мощность: 60 Вт;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Температурная стабильность: 0,01 % F.S./°C;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 15G / 6 мс по каждой оси;
• Виброустойчивость: 10–150 Гц, ускорение 2G по осям X, Y и Z;
• Степень защиты: IP67;
• Габариты: 294,5 × 59 × 102 мм;
• Масса: около 1,85 кг.
