Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Диапазон измерения
|
35 мм, по оси Z |
|
Артикул
|
APR9080 |
|
Выходная мощность (мВт)
|
10 мВт |
|
Вес
|
1,91 кг |
|
Рабочее расстояние
|
80 мм |
|
Габаритные размеры
|
176 × 130 × 69,5 мм |
|
Рабочая температура
|
0-50 °C |

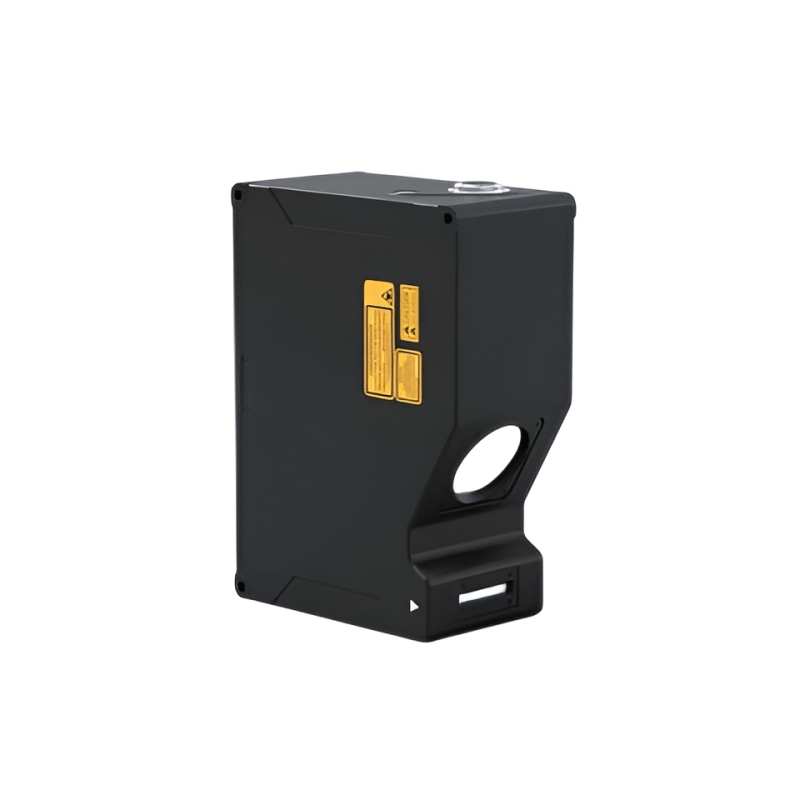

APR9080 – промышленный 3D лазерный профилометр, предназначенный для бесконтактного измерения рельефа, высоты, геометрии и положения объектов в автоматизированных системах контроля.
При базовом расстоянии 80 мм устройство обеспечивает диапазон измерения по оси Z 35 мм. Рабочая ширина по оси X составляет от 48 до 59 мм, что делает APR9080 удобным для контроля кромок, канавок, пазов, выступов, перепадов поверхности и других элементов сложной геометрии. Синий лазер 405 нм обеспечивает стабильное считывание профиля на различных типах поверхностей, включая материалы со сложными отражающими свойствами.
С точки зрения точности модель ориентирована на высокие требования промышленного контроля. Благодаря скорости сканирования до 13 000 Гц профилометр может использоваться как в измерительных станциях, так и в составе автоматизированных производственных линий.
Для подключения и синхронизации APR9080 оснащён 8 программируемыми входами и 8 программируемыми выходами, интерфейсом Ethernet 100Base-TX / 1000Base-T и поддержкой однополярного и дифференциального энкодера. Корпус со степенью защиты IP67 обеспечивает надёжную эксплуатацию в условиях пыли, влаги и промышленной нагрузки.
Области применения
APR9080 может применяться для решения следующих задач:
- измерение профиля и геометрии деталей;
- контроль высоты, формы и положения элементов;
- анализ кромок, канавок, пазов и выступов;
- обнаружение дефектов поверхности и отклонений размеров;
- инспекция изделий в электронике, приборостроении и машиностроении;
- интеграция в автоматизированные линии контроля качества и системы машинного зрения.
Преимущества:
- разрешение профиля по оси X — до 6400 точек;
- высокая детализация за счёт шага 10 мкм;
- точное измерение формы и рельефа поверхности;
- скорость сканирования до 13 000 Гц;
- стабильная работа на различных типах поверхностей;
- поддержка Ethernet, энкодера и программируемых I/O;
- промышленное исполнение для сложных условий эксплуатации;
- степень защиты IP67.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
80 мм |
|
Диапазон измерения по оси Z |
35 мм |
|
Ширина измерения по оси X, ближняя граница |
48 мм |
|
Ширина измерения по оси X на базовом расстоянии |
52 мм |
|
Ширина измерения по оси X, дальняя граница |
59 мм |
|
Длина волны источника света |
405 нм |
|
Класс лазера |
2M |
|
Выходная мощность лазера |
10 мВт |
|
Повторяемость по оси Z |
0,6 мкм |
|
Повторяемость по оси X |
2 мкм |
|
Линейность по оси Z |
±0,02 |
|
Интервал данных профиля по оси X |
10 мкм |
|
Количество точек профиля по оси X |
6400 |
|
Скорость сканирования |
1500–13 000 Гц |
|
Температурная стабильность |
0,02 %/°C |
|
Интерфейс I/O: 8 |
8 программируемых входов, 8 программируемых выходов |
|
Интерфейс передачи данных |
1 × Ethernet 100Base-TX / 1000Base-T |
|
Интерфейс энкодера |
однополярный и дифференциальный |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от -20 до +70 °C |
|
Рабочая влажность |
35–85 %, без конденсации |
|
Ударопрочность |
15G / 6 мс по каждой оси |
|
Виброустойчивость |
10G, 10–500 Гц |
|
Степень защиты |
IP67 |
|
Габариты |
176 × 130 × 69,5 мм |
|
Масса |
1910 г |
