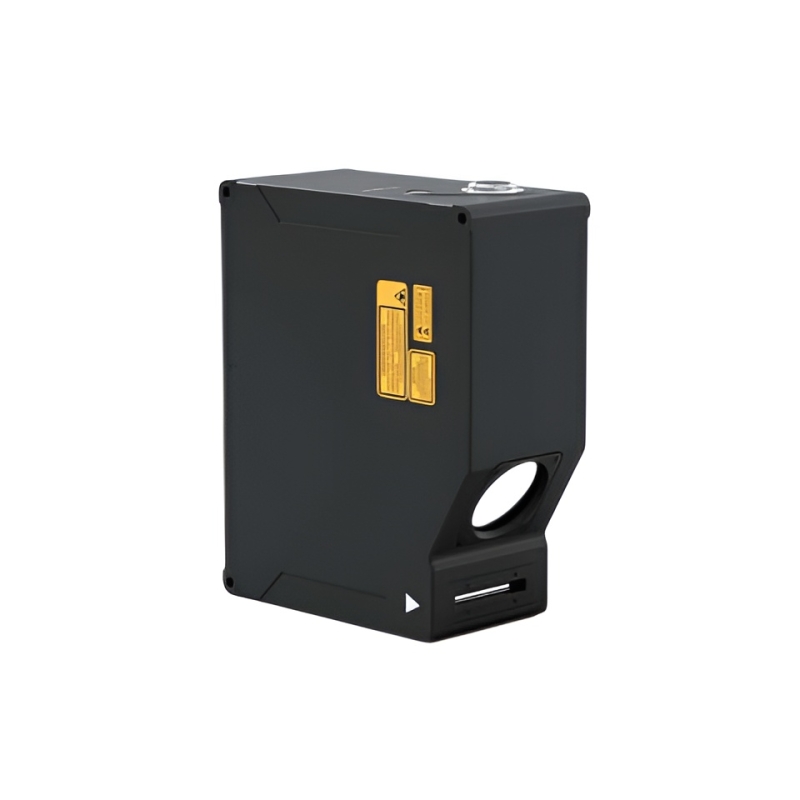

APR9060 – 3D лазерный профилировщик, 60 мм

APR9060 – промышленный 3D лазерный профилировщик, предназначенный для бесконтактного контроля формы, высоты, положения и рельефа поверхности. Модель ориентирована на прецизионные измерения в тех случаях, когда требуется не только высокая точность, но и увеличенное разрешение профиля по оси X.

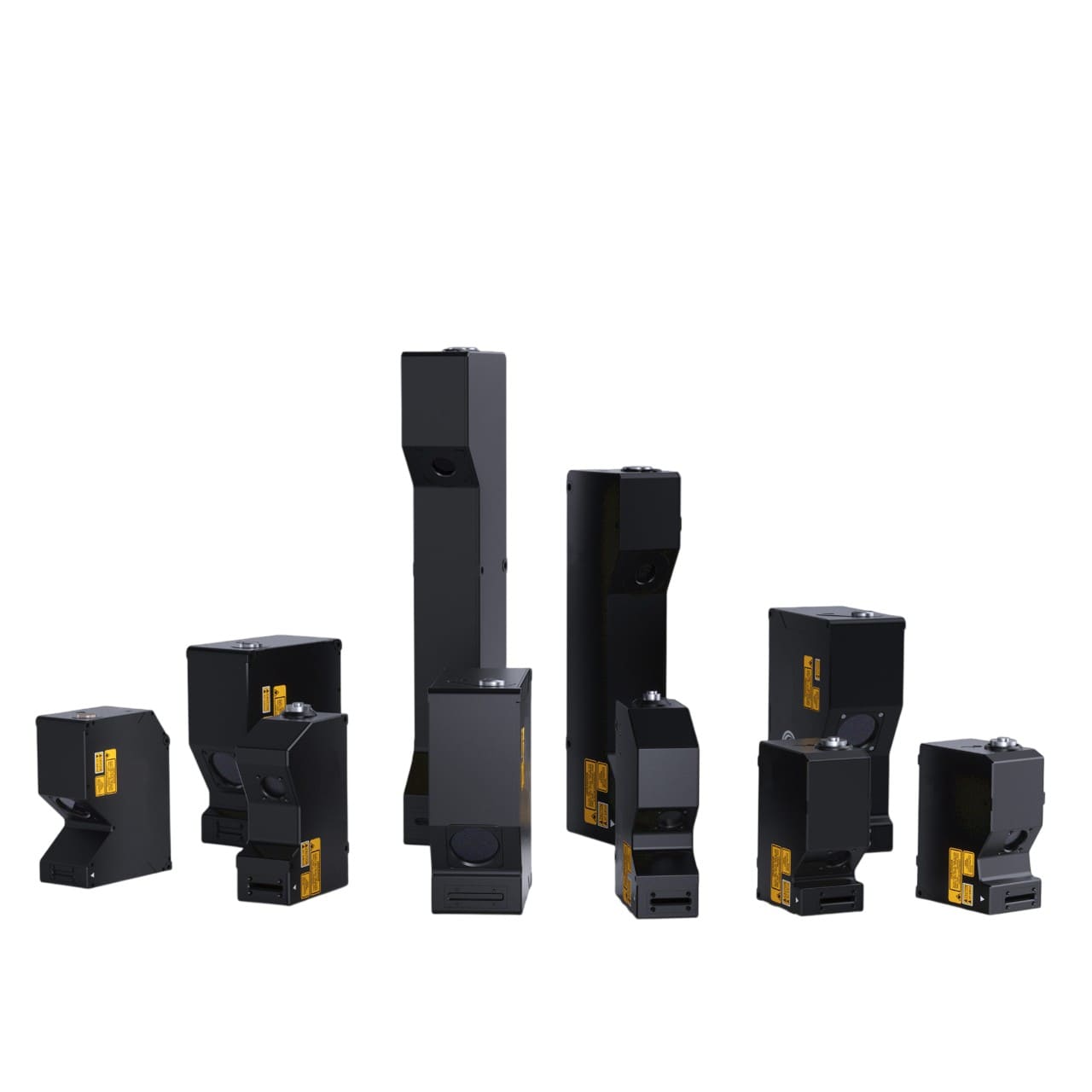

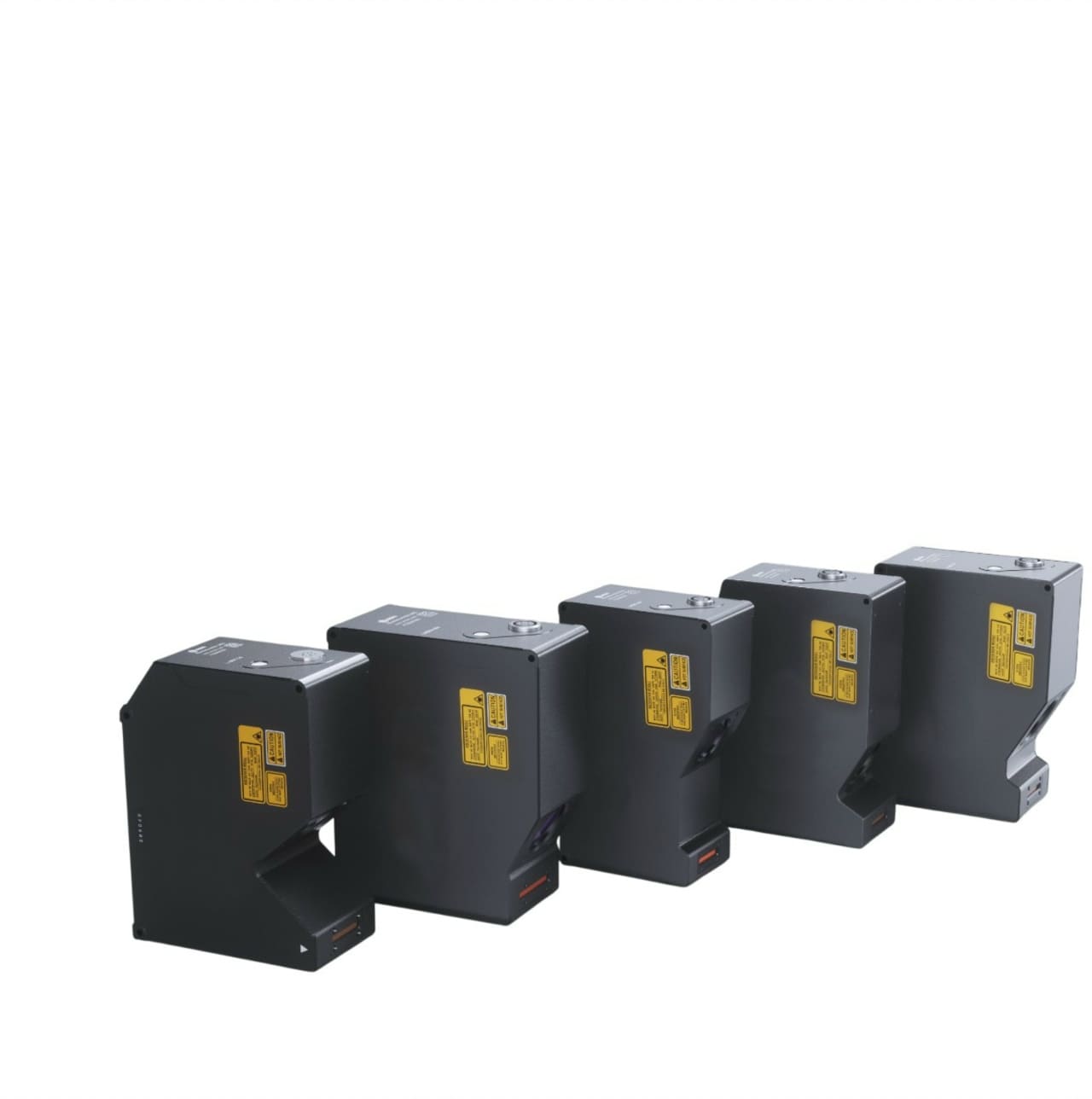

Серия APR охватывает широкий спектр 3D- профилировщиков для промышленных задач — от компактных датчиков для микроизмерений до решений для работы с более крупными объектами и широкими зонами сканирования.

При базовом расстоянии 60 мм профилировщик обеспечивает диапазон измерения по оси Z 24 мм. Рабочая ширина по оси X составляет от 36 до 42 мм, благодаря чему модель подходит для контроля небольших и средних по размеру деталей, кромок, пазов, канавок, выступов и других участков, где требуется высокая плотность измерительных данных. Синий лазер с длиной волны 405 нм обеспечивает стабильную работу при измерении различных типов поверхностей, включая сложные по отражению материалы.

По точностным параметрам APR9060 рассчитан на задачи высокоточного промышленного контроля. Интервал контурных данных по оси X равен 7 мкм, что делает профилировщик эффективным инструментом для выявления микродефектов, контроля геометрических параметров и анализа сложного рельефа поверхности. Высокая производительность также является важным преимуществом модели. Скорость сканирования до 13 000 Гц позволяет использовать APR9060 как в прецизионных измерительных системах, так и в автоматизированных линиях контроля качества.

Устройство выполнено в промышленном корпусе со степенью защиты IP67. Защита от пыли и влаги, а также устойчивость к ЭСР, импульсным помехам, вибрации и ударным нагрузкам позволяют использовать профилировщик в составе производственного оборудования и автоматизированных комплексов непрерывного действия.

Области применения

APR9060 подходит для решения следующих задач:

• измерение профиля и микрогеометрии деталей;
• контроль высоты, формы и положения элементов;
• анализ кромок, пазов, канавок и выступов;
• выявление микродефектов и поверхностных отклонений;
• инспекция электронных компонентов и прецизионных изделий;
• применение в электронике, приборостроении, автоматизированных линиях контроля и высокоточных измерительных системах.

Преимущества:

• разрешение профиля по оси X — до 6400 точек;
• высокая точность и детализированное построение профиля;
• шаг по оси X 7 мкм;
• скорость сканирования до 13 000 Гц;
• стабильная работа при измерении сложных поверхностей;
• поддержка RS232, Ethernet, энкодера и программируемых I/O;
• надежность в промышленной эксплуатации;
• степень защиты IP67.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: 24 мм;
• Ширина измерения по оси X, ближняя граница: 36 мм;
• Ширина измерения по оси X на базовом расстоянии: 39 мм;
• Ширина измерения по оси X, дальняя граница: 42 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,4 мкм;
• Повторяемость по оси X: 1,5 мкм;
• Линейность по оси Z: ±0,02% от F.S.;
• Интервал контурных данных по оси X: 7 мкм;
• Количество точек профиля по оси X: 6400;
• Скорость сканирования: 1500–13 000 Гц;
• Температурная характеристика: 0,02% от F.S./°C;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 15G / 6 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 176 × 145,5 × 69,4 мм;
• Масса: 1940 г.
