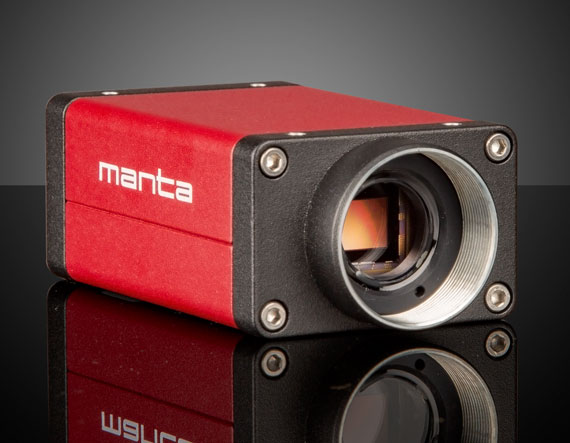

Монохромная камера Allied Vision, GigE, модель: Manta G-1236B, формат сенсора: 1.1", разрешение: 12.40 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой

Описание

Модель Manta G-1236B производства Edmund Optics Allied Vision относится к семейству промышленных камер машинного зрения, которые встраивают в производственные линии, лабораторные установки и оптические стенды: их задача — не «фотографировать на память», а передавать изображение в компьютер для автоматического анализа в реальном времени.

Сенсор этой камеры — монохромный: каждый его пиксель измеряет только интенсивность падающего света, а не его цвет. За счёт этого камера полнее использует попадающий на неё свет и даёт более чёткое изображение с меньшим уровнем шума, чем цветная камера с сопоставимым сенсором, — то есть параметр, который обычно важнее цвета в задачах контроля качества и измерений.

Матрица этой камеры даёт разрешение 12,40 Мп: это число показывает, из скольких миллионов точек складывается изображение, — параметр напрямую влияет на то, насколько мелкие детали и дефекты можно будет разглядеть и надёжно распознать программой на итоговом кадре.

Указанный формат сенсора 1.1" — это стандартное обозначение его физического размера; он важен прежде всего потому, что объектив, рассчитанный на сенсор меньшего формата, может не покрывать светом весь кадр камеры с сенсором большего формата, поэтому размер сенсора и объектив камеры всегда подбирают согласованно.

Тип сенсора — CMOS с прогрессивной (построчной) разверткой: в отличие от старой чересстрочной развёртки, где кадр собирается из двух чередующихся наборов строк, прогрессивная развёртка считывает все строки кадра сразу и одновременно, что даёт чёткое изображение движущихся объектов без характерных «гребенчатых» артефактов на границах.

Крепление объектива — стандарт C-Mount, один из самых распространённых резьбовых стандартов крепления объективов в промышленных и научных камерах: он обеспечивает точное и жёсткое соединение объектива с корпусом камеры без перекоса оптической оси.

Для передачи данных используется интерфейс GigE (гигабитный Ethernet): в отличие от USB, такой кабель можно тянуть на десятки метров без потери сигнала, что удобно, когда камеру нужно установить далеко от управляющего компьютера — например, на производственной линии или крупном оптическом стенде.

Итоговый выбор конкретной модели камеры машинного зрения обычно определяется требуемым разрешением, скоростью съёмки, размером и типом объекта наблюдения, а также доступным на объекте типом интерфейса передачи данных — USB или сетевым (GigE).

Характеристики

• Артикул: 37-514; производитель: Edmund Optics
• Модель: Manta G-1236B
• Формат сенсора: 1.1"
• Разрешение: 12,40 Мп
• Крепление объектива: C-Mount
• Тип сенсора: CMOS с прогрессивной разверткой
• Интерфейс: GigE (Gigabit Ethernet)

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция

Описание семейства продуктов

• Датчики размером до 1,1 дюйма
• До 128 МБ встроенной памяти.
• Power over Ethernet для большей гибкости

Камеры Allied Vision Manta PoE — это высокопроизводительные камеры GigE, обеспечивающие гибкость технологии Power over Ethernet (PoE) для простой системной интеграции. Эти камеры доступны в монохромном или цветном исполнении с сенсорами от 1/1,8 до 1,1 дюйма и разрешением от 3,2 до 12,4 мегапикселей. Резьба M3 в верхней и нижней части корпуса камеры позволяет легко установить камеру, а также доступен дополнительный адаптер для штатива ¼-20 (#89-996). Камеры Allied Vision Manta PoE оснащены резьбой C-Mount и совместимы с аксессуарами C-Mount, включая объективы для обработки изображений и фильтры машинного зрения. Прочный металлический корпус делает эти камеры PoE идеальными для промышленных сред и приложений машинного зрения, таких как контроль качества или промышленный контроль.

Примечание. Кабель GigE (#63-431) продается отдельно и необходим для работы. Также доступны камеры Allied Vision Manta GigE без питания через Ethernet.
