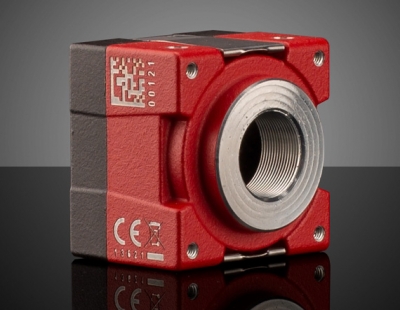

Монохромная камера Allied Vision Alvium, модель: 1800 U-811m, USB 3.1 (справа), формат сенсора: 2/3", разрешение: 8.1 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой

Описание

Монохромная камера Allied Vision Alvium 1800 U-811m представляет собой высокопроизводительную промышленную камеру машинного зрения, оснащённую современным КМОП-сенсором Sony IMX546 с глобальным затвором и разрешением 8,1 мегапикселя (2848 × 2848 пикселей). Камера относится к серии Alvium 1800 U, которая обеспечивает высокое качество изображения и высокую частоту кадров при оптимальном соотношении цены и производительности. Размер пикселя составляет 2,74 мкм × 2,74 мкм, а максимальная частота кадров при полном разрешении достигает 43 кадров в секунду при скорости передачи данных 375 МБ/с в формате Mono8. Камера оснащена интерфейсом USB3 Vision, что обеспечивает простую интеграцию с ПК и встраиваемыми системами. Поддерживаемые монохромные форматы пикселей включают Mono8, Mono10, Mono10p, Mono12 и Mono12p, а максимальная битовая глубина составляет 12 бит. Камера имеет 4 программируемых GPIO-порта для управления внешними устройствами и синхронизации. Рабочая температура корпуса составляет от +5 °C до +65 °C. Питание осуществляется через USB 3.1 Gen 1 (Power over USB) или от внешнего источника 5,0 В. Потребляемая мощность составляет 3,3 Вт (типично) при питании от USB и 3,5 Вт при внешнем питании. Камера соответствует требованиям директивы RoHS и имеет сертификаты FCC Class B и CAN ICES-003 (B) / NMB-3 (B). Конструкция камеры отличается компактными размерами (38 × 29 × 29 мм) и малым весом (65 г), что делает её идеальной для встраиваемых систем и робототехники. Камера имеет крепление C-Mount и совместима с широким спектром объективов. Благодаря использованию технологии ALVIUM для обработки изображений и современного сенсора Sony IMX546, данная камера обеспечивает высокое качество изображения, низкий уровень шума и отличную производительность в широком спектре задач машинного зрения.

Характеристики

• Производитель: Allied Vision
• Артикул: 19-583 (Edmund Optics)
• Модель: Alvium 1800 U-811m
• Тип камеры: монохромная, промышленная
• Интерфейс: USB3 Vision (USB 3.1 Gen 1)
• Сенсор: Sony IMX546, CMOS с глобальным затвором
• Разрешение: 2848 (H) × 2848 (V), 8,1 Мп
• Размер сенсора: формат 2/3"
• Размер пикселя: 2,74 мкм × 2,74 мкм
• Макс. частота кадров: 43 fps при 375 МБ/с, Mono8
• АЦП: 12 бит
• Битовая глубина: макс. 12 бит
• Монохромные форматы: Mono8, Mono10, Mono10p, Mono12, Mono12p
• TTL I/O: 4 программируемых GPIO
• Рабочая температура: +5 °C до +65 °C (корпус)
• Питание: через USB 3.1 Gen 1 или внешнее 5,0 В
• Потребляемая мощность: 3,3 Вт (USB), 3,5 Вт (внешнее)
• Крепление: C-Mount
• Габариты: 38 × 29 × 29 мм
• Вес: 65 г
• Соответствие: RoHS, FCC Class B, CAN ICES-003 (B) / NMB-3 (B)

Отрасли применения

• Машинное зрение и автоматизированный оптический контроль (AOI)
• Промышленная автоматизация и робототехника
• Системы технического зрения на ПК и встраиваемых платформах
• Метрология и измерительные системы
• Электронная промышленность (инспекция печатных плат, микросборок)
• Автомобильная промышленность (контроль сборки, проверка геометрии деталей)
• Фармацевтика и пищевая промышленность (контроль качества)
• Научные исследования и лабораторный анализ

Product Family Description

• Compact, Low Cost, High Performance Design for Machine Vision and Embedded Applications
• ALVIUM® System on Chip (SoC) Technology with Onboard Imaging Preprocessing
• Up to 24.60 MegaPixels, 1.2” Sensor Format

Allied Vision Alvium USB 3.1 Cameras feature a lightweight compact form factor with ALVIUM® System on Chip (SoC) technology, offering a comprehensive image processing library for advanced onboard image correction and preprocessing functions to relieve host computer and processor workload. In addition to smart camera operations, the unique SoC design also allows for low power consumption and ease of integration, making them ideal for next generation machine vision, robotics and embedded vision applications. The cameras feature a variety of popular Sony Pregius and On Semi CMOS sensors with high image quality, fast frame rate and USB3 Vision interface standard. The actively aligned lens mount minimizes inconsistency and variation. Allied Vision Alvium USB 3.1 Cameras feature a USB port on the back panel and are available in a variety of monochrome, color, and NIR configurations, including C-Mount, CS-Mount, and S-Mount. Full housing versions are best suited for prototyping, development and end user uses. Partial housing and board level configurations have exposed image sensor PCB without heat sinks to reduce space and facilitate system integration making them ideal for OEM embedded design.

Note: Board level versions do not have a lens mount.
