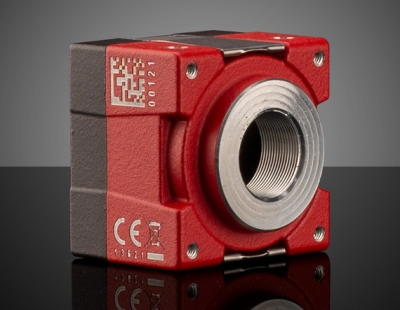

Монохромная камера Allied Vision Alvium, модель: 1800 U-811m, USB 3.1 (справа), формат сенсора: 2/3", разрешение: 8.1 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой, частично открытый корпус

Монохромная промышленная камера Allied Vision Alvium 1800 U-811m представляет собой современное высокопроизводительное решение для машинного зрения и автоматизированных систем инспекции, разработанное для работы в требовательных промышленных условиях. Камера оснащена высокочувствительным CMOS-сенсором Sony IMX546 с глобальным затвором, обеспечивающим чёткое изображение быстро движущихся объектов без эффекта смазывания и искажений, характерных для сенсоров с rolling shutter. Разрешение 8.1 мегапикселя (2848 × 2848 пикселей) в сочетании с размером сенсора 2/3 дюйма (7.8 × 7.8 мм) позволяет получать исключительно детализированные изображения даже при работе с мелкими объектами и обеспечивает высокую плотность пикселей при размере 2.74 × 2.74 мкм. Интерфейс USB 3.1 Vision обеспечивает высокоскоростную передачу данных до 51 кадра в секунду при полном разрешении в режиме Mono8, что достаточно для большинства задач контроля качества и инспекции. Уникальная технология ALVIUM® System-on-Chip выполняет предварительную обработку изображений непосредственно на камере, включая коррекцию дефектов пикселей, баланс белого и другие функции, снижая нагрузку на хост-компьютер и ускоряя работу системы в целом. Частично открытый корпус (Open Housing) облегчает интеграцию в компактные устройства и встраиваемые системы с ограниченным пространством, сохраняя при этом защиту внутренних компонентов. Спектральный диапазон 300–1100 нм охватывает видимый и ближний инфракрасный диапазон. Крепление объектива C-Mount обеспечивает совместимость с широким ассортиментом промышленной оптики.

Характеристики

• Модель: Alvium 1800 U-811m
• Сенсор: Sony IMX546, CMOS, глобальный затвор
• Разрешение: 2848 × 2848 (8.1 Мп)
• Формат сенсора: 2/3" (7.8 × 7.8 мм)
• Размер пикселя: 2.74 × 2.74 мкм
• Спектральный диапазон: 300–1100 нм
• Максимальная частота кадров: 51 fps (Mono8)
• Интерфейс: USB 3.1 Vision (разъём справа)
• Крепление объектива: C-Mount
• Корпус: частично открытый (Open Housing)
• Технология: ALVIUM® SoC с обработкой на борту
• Производитель: Allied Vision (Германия)

Отрасли применения

• Машинное зрение и автоматическая инспекция на производственных линиях
• Робототехника и навигация автономных систем
• Контроль качества и дефектоскопия
• Измерительные системы и прецизионная метрология
• Сортировка и классификация объектов по форме и размеру
• Распознавание штрих-кодов, DataMatrix и символов
• Медицинская визуализация и диагностические системы
• Научные исследования и микроскопия
• Встраиваемые системы и IoT-устройства
• Фармацевтика и контроль упаковки

Product Family Description

• Compact, Low Cost, High Performance Design for Machine Vision and Embedded Applications
• ALVIUM® System on Chip (SoC) Technology with Onboard Imaging Preprocessing
• Up to 24.60 MegaPixels, 1.2” Sensor Format

Allied Vision Alvium USB 3.1 Cameras feature a lightweight compact form factor with ALVIUM® System on Chip (SoC) technology, offering a comprehensive image processing library for advanced onboard image correction and preprocessing functions to relieve host computer and processor workload. In addition to smart camera operations, the unique SoC design also allows for low power consumption and ease of integration, making them ideal for next generation machine vision, robotics and embedded vision applications. The cameras feature a variety of popular Sony Pregius and On Semi CMOS sensors with high image quality, fast frame rate and USB3 Vision interface standard. The actively aligned lens mount minimizes inconsistency and variation. Allied Vision Alvium USB 3.1 Cameras feature a USB port on the back panel and are available in a variety of monochrome, color, and NIR configurations, including C-Mount, CS-Mount, and S-Mount. Full housing versions are best suited for prototyping, development and end user uses. Partial housing and board level configurations have exposed image sensor PCB without heat sinks to reduce space and facilitate system integration making them ideal for OEM embedded design.

Note: Board level versions do not have a lens mount.
