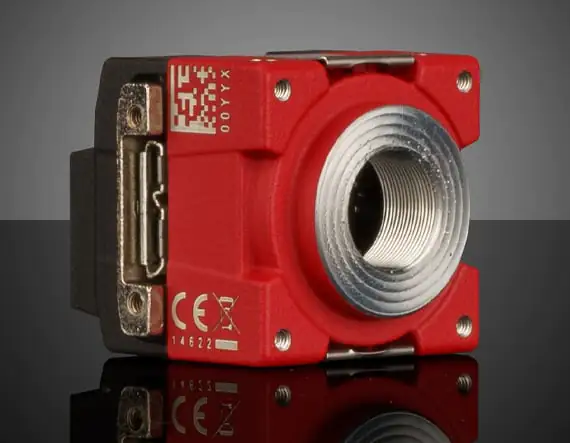

Цветная камера Allied Vision Alvium 1800 U-511c, размер сенсора: 1/1.8", разрешение: 5.1 Мп, крепление: C-Mount, разъем: USB 3.1 под прямым углом

Описание

Allied Vision Alvium 1800 U-511c — цветная промышленная камера с разрешением около 5,1 Мп, рассчитанная на интеграцию в системы машинного зрения, микроскопии и автоматизированного контроля. Сенсор формата 1/1,8" обеспечивает сочетание сравнительно компактной оптики и достаточного количества пикселей для анализа мелких деталей. Интерфейс USB 3.1 позволяет передавать изображения и управлять камерой через распространенную высокоскоростную шину, а C-Mount дает доступ к широкому выбору промышленных объективов.

Версия 19-572 имеет USB-разъем, расположенный под прямым углом, что важно при установке в ограниченном пространстве. Такая компоновка позволяет направить кабель вдоль корпуса или в сторону, предусмотренную конструкцией прибора. Цветная камера подходит для контроля объектов, различающихся не только геометрией, но и оттенком, насыщенностью или цветовой маркировкой. При точных цветовых измерениях требуется стабильное освещение, фиксированный баланс белого и цветовая калибровка всей системы.

Характеристики

• Производитель: Allied Vision.
• Модель: Alvium 1800 U-511c.
• Каталожный номер Edmund Optics: 19-572.
• Тип изображения: цветное.
• Разрешение: около 5,1 Мп.
• Оптический формат сенсора: 1/1,8".
• Тип сенсора: CMOS с прогрессивной разверткой.
• Интерфейс: USB 3.1.
• Ориентация разъема: под прямым углом.
• Крепление объектива: C-Mount.
• Исполнение корпуса: закрытая промышленная камера.

Особенности интеграции

Объектив должен поддерживать формат не меньше 1/1,8" и обеспечивать требуемое разрешение по всему полю. Перед разработкой корпуса следует проверить направление углового USB-разъема и допустимый радиус изгиба кабеля. Для максимальной стабильности применяют короткий качественный кабель USB 3.x и порт с достаточной пропускной способностью. Цветовую обработку настраивают под спектр осветителя и свойства контролируемого материала.

Отрасли применения

• Контроль цветной маркировки и печати.
• Проверка электронных компонентов и печатных плат.
• Цифровая микроскопия.
• Сортировка пищевой и фармацевтической продукции.
• Робототехническое зрение.
• Документирование лабораторных экспериментов.
• Компактные приборы с ограниченным пространством для кабеля.

Product Family Description

• Right Angle USB Port Orientation
• Compact, Low Cost, High Performance Design for Machine Vision and Embedded Applications
• ALVIUM® System on Chip (SoC) Technology with Onboard Imaging Preprocessing
• Allied Vision Alvium USB 3.1 Cameras Also Available

Allied Vision Alvium Right Angle USB 3.1 Cameras feature ALVIUM® System on Chip (SoC) technology and a right-angle USB port in a lightweight compact form factor, offering a comprehensive image processing library for advanced onboard image correction, preprocessing functions to relieve host computer and processor workload, and allow for easy system integration. In addition to smart camera operations, the unique SoC design also allows for low power consumption and ease of integration, making them ideal for next generation machine vision, robotics and embedded vision applications. The cameras feature a variety of popular Sony Pregius and On Semi CMOS sensors with high image quality, fast frame rate and USB3 Vision interface standard. The actively aligned lens mount minimizes inconsistency and variation. Allied Vision Alvium Right Angle USB 3.1 Cameras feature a 90° right angle USB port and are available in a variety of monochrome, color, and NIR configurations, including C-Mount, CS-Mount, and S-Mount. Full housing versions are best suited for prototyping, development and end user uses. Partial housing and board level configurations have exposed image sensor PCB without heat sinks to reduce space and facilitate system integration making them ideal for OEM embedded design.

Note: Board level versions do not have a lens mount.
