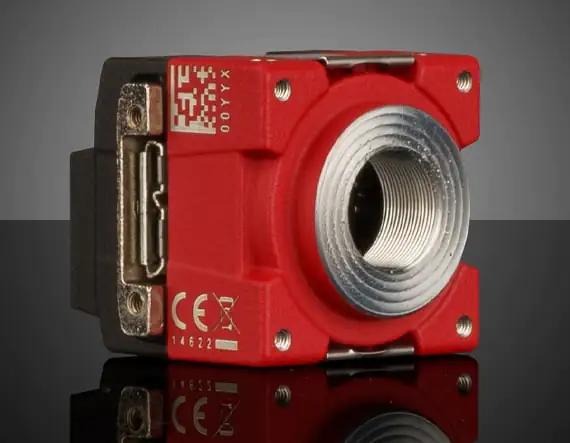

Цветная камера Allied Vision Alvium 1800 U-511c, размер сенсора: 1/1.8", разрешение: 5.1 Мп, крепление: C-Mount, разъем: USB 3.1 под прямым углом, частично открытый корпус

Описание

Цветная камера Allied Vision Alvium 1800 U-511c в частично открытом исполнении предназначена для встраивания в приборы и компактные оптические модули. Разрешение около 5,1 Мп позволяет регистрировать мелкие детали, цветовую маркировку и структуру поверхности, а сенсор формата 1/1,8" совместим с широким набором объективов C-Mount. Передача данных выполняется через USB 3.1; разъем расположен под прямым углом, что помогает организовать кабель внутри корпуса конечного оборудования.

Частично открытый корпус уменьшает габариты и предоставляет разработчику больше свободы при механической интеграции, но требует собственной защиты камеры от пыли, влаги, механических воздействий и электромагнитных помех. В отличие от полностью закрытой модели, такая версия ориентирована прежде всего на производителей оборудования и системных интеграторов. Конструкция конечного прибора должна обеспечивать стабильное положение камеры, отвод тепла и отсутствие нагрузки на плату со стороны кабеля.

Характеристики

• Производитель: Allied Vision.
• Модель: Alvium 1800 U-511c.
• Каталожный номер Edmund Optics: 19-578.
• Тип изображения: цветное.
• Разрешение: около 5,1 Мп.
• Формат сенсора: 1/1,8".
• Технология сенсора: CMOS с прогрессивной разверткой.
• Интерфейс передачи: USB 3.1.
• Расположение разъема: угловое.
• Крепление объектива: C-Mount.
• Механическое исполнение: частично открытый корпус.

Особенности интеграции

Камеру устанавливают на жесткие базовые поверхности, не допуская изгиба платы. Защитный кожух конечного прибора должен препятствовать попаданию частиц на сенсор и электронные компоненты. Необходимо предусмотреть фиксацию USB-кабеля и его разгрузку от натяжения. Тепловой режим проверяют при максимальной частоте передачи кадров, а доступ к объективу сохраняют для фокусировки и регулировки диафрагмы.

Отрасли применения

• Встраиваемые системы машинного зрения.
• Диагностические и лабораторные приборы.
• Компактные цифровые микроскопы.
• Оптические сортировщики.
• Робототехнические модули.
• Контроль цветных деталей и покрытий.
• Серийные OEM-устройства с собственным защитным корпусом.

Product Family Description

• Right Angle USB Port Orientation
• Compact, Low Cost, High Performance Design for Machine Vision and Embedded Applications
• ALVIUM® System on Chip (SoC) Technology with Onboard Imaging Preprocessing
• Allied Vision Alvium USB 3.1 Cameras Also Available

Allied Vision Alvium Right Angle USB 3.1 Cameras feature ALVIUM® System on Chip (SoC) technology and a right-angle USB port in a lightweight compact form factor, offering a comprehensive image processing library for advanced onboard image correction, preprocessing functions to relieve host computer and processor workload, and allow for easy system integration. In addition to smart camera operations, the unique SoC design also allows for low power consumption and ease of integration, making them ideal for next generation machine vision, robotics and embedded vision applications. The cameras feature a variety of popular Sony Pregius and On Semi CMOS sensors with high image quality, fast frame rate and USB3 Vision interface standard. The actively aligned lens mount minimizes inconsistency and variation. Allied Vision Alvium Right Angle USB 3.1 Cameras feature a 90° right angle USB port and are available in a variety of monochrome, color, and NIR configurations, including C-Mount, CS-Mount, and S-Mount. Full housing versions are best suited for prototyping, development and end user uses. Partial housing and board level configurations have exposed image sensor PCB without heat sinks to reduce space and facilitate system integration making them ideal for OEM embedded design.

Note: Board level versions do not have a lens mount.
