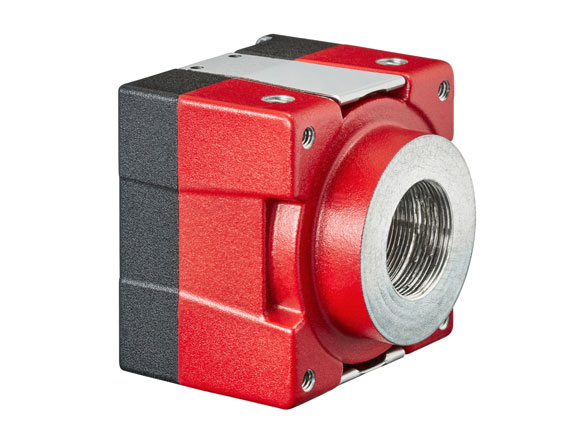

Монохромная камера Allied Vision Alvium, модель: 1800U-500m, USB 3.1 (сзади), формат сенсора: 1/2.5", разрешение: 5.00 Мп, крепление: M12 x 0.5 (S-Mount), тип сенсора: CMOS с прогрессивной разверткой

Описание

Монохромная камера Allied Vision Alvium 1800U-500m предназначена для получения изображений в системах промышленного машинного зрения, где требуется работа с одноканальным потоком и стабильная геометрия кадра. Камера оснащена CMOS-сенсором с прогрессивной разверткой формата 1/2.5" и разрешением 5,00 Мп. Прогрессивное считывание формирует полный кадр без чересстрочных полей, поэтому оно подходит для анализа перемещающихся объектов и задач, в которых важны резкие границы деталей.

Подключение выполняется через USB 3.1, причем разъем расположен на задней панели корпуса. Такой интерфейс позволяет передавать данные непосредственно на промышленный компьютер или встраиваемую вычислительную платформу без отдельной платы захвата; при проектировании необходимо предусмотреть кабель соответствующего стандарта, надежную фиксацию соединения и достаточную пропускную способность хост-системы. Монохромное исполнение использует яркостную информацию сенсора без цветовой интерполяции, что удобно для контрастного контроля контуров, текстур, маркировки и мелких дефектов.

Крепление M12 x 0.5, также известное как S-Mount, рассчитано на компактную оптическую сборку с резьбовым объективом. Оно помогает уменьшить габариты узла и упростить интеграцию в ограниченное монтажное пространство, однако выбор объектива должен учитывать формат сенсора 1/2.5", рабочую дистанцию, требуемое поле зрения и допустимое виньетирование. Камера относится к компактной платформе Alvium с аппаратными функциями коррекции и предварительной обработки изображения; это может снизить нагрузку на компьютер и упростить построение встроенной системы, но конкретный набор доступных функций следует проверять в используемом программном обеспечении.

Характеристики

• Модель: Alvium 1800U-500m.
• Тип устройства: монохромная промышленная камера.
• Разрешение: 5,00 Мп.
• Формат сенсора: 1/2.5".
• Тип сенсора: CMOS.
• Развертка: прогрессивная.
• Интерфейс передачи данных: USB 3.1.
• Расположение USB-разъема: задняя панель.
• Объективное крепление: M12 x 0.5 (S-Mount).
• Одноканальное монохромное формирование изображения без цветовой обработки.
• Компактное исполнение, рассчитанное на интеграцию в системы машинного зрения.
• Поддержка функций аппаратной коррекции и предварительной обработки изображения платформы Alvium.

Отрасли применения

• Автоматический визуальный контроль размеров, контуров и поверхностных дефектов деталей.
• Роботизированные комплексы для обнаружения объектов и позиционирования захватов.
• Контроль маркировки, печати, штрихкодов и контрастных элементов.
• Встраиваемые системы машинного зрения с ограниченным монтажным пространством.

Описание семейства продуктов

• Компактный, недорогой, высокопроизводительный дизайн для машинного зрения и встроенных приложений
• Технология ALVIUM® System on Chip (SoC) с встроенной предварительной обработкой изображений
• До 20,2 мегапикселя, формат сенсора 1,1 дюйма.

Камеры Allied Vision Alvium USB 3.1 отличаются легким компактным форм-фактором и технологией ALVIUM® System on Chip (SoC), предлагая обширную библиотеку обработки изображений для расширенных встроенных функций коррекции изображения и предварительной обработки, чтобы снизить нагрузку на хост-компьютер и процессор. В дополнение к операциям интеллектуальной камеры уникальный дизайн SoC также обеспечивает низкое энергопотребление и простоту интеграции, что делает их идеальными для машинного зрения следующего поколения, робототехники и встроенных приложений машинного зрения. Камеры оснащены различными популярными датчиками Sony Pregius и On Semi CMOS с высоким качеством изображения, высокой частотой кадров и стандартом интерфейса USB3 Vision. Активно выровненное крепление объектива сводит к минимуму несоответствия и вариации. Камеры Allied Vision Alvium USB 3.1 доступны в различных монохромных и цветных конфигурациях, включая C-Mount, CS-Mount и S-Mount, с USB-портом на задней панели или под прямым углом 90°. Версии с полным корпусом лучше всего подходят для прототипирования, разработки и использования конечными пользователями. Конфигурации с частичным корпусом и на уровне платы имеют открытую печатную плату датчика изображения без радиаторов, что уменьшает пространство и упрощает системную интеграцию, что делает их идеальными для встраиваемых OEM-проектов.

Примечание. Версии уровня платы не имеют крепления объектива.
